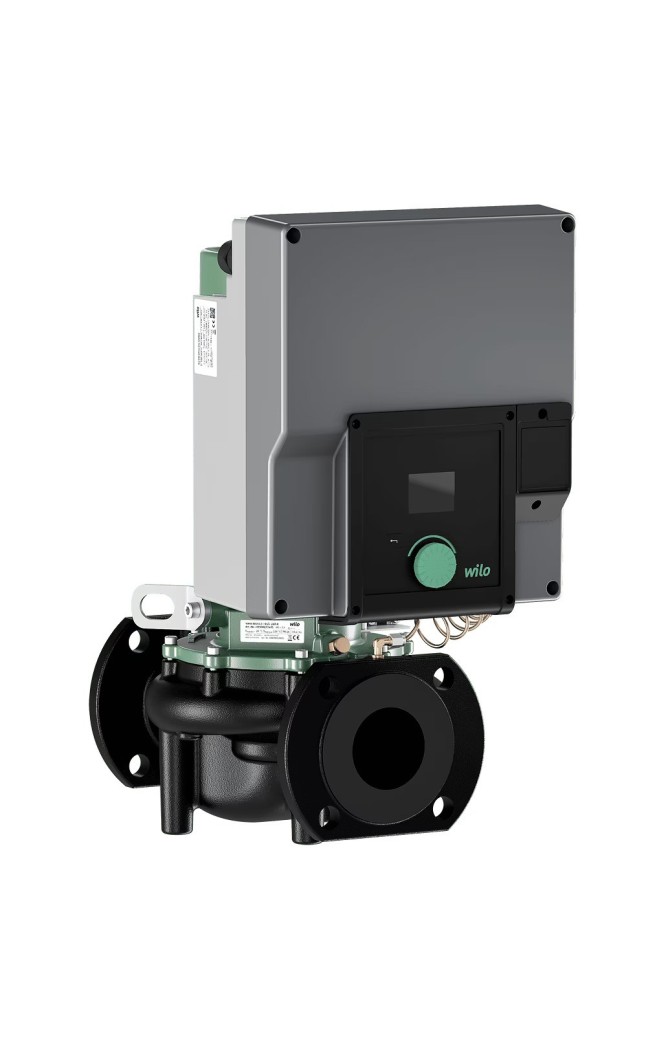

Pompă inline de înaltă eficiență energetică, echipat cu motor IE5 impreuna cu reglaj electronic al puterii, de tip constructiv echipat cu etanșare mecanică. Ca pompă centrifugă monoetajată de presiune joasă, echipat cu flanșă impreuna cu etanșare mecanică.

Pentru pompare agent termic (conform VDI 2035), apă rece impreuna cu amestecuri apă-glicol fără substanțe abrazive, în instalațiile de încălzire, de apă rece impreuna cu sisteme de răcire

Moduri de control:

• Δp-v adecvat pentru presiune diferențială variabilă
• Δp-c adecvat pentru presiune diferențială constantă
• Turație constantă
• Reglare PID definită de utilizator

Setări manuale:

• Setarea modului de control
• Reglarea parametrilor de funcționare aferenți
• Parametrizare intrări analogice
• Parametrizare intrare digitală
• Parametrizare ieșiri releu
• Funcționare echipat cu pompă echipat cu două rotoare (în cazul a 2 pompe echipat cu un rotor care trebuie utilizate ca pompă echipat cu două rotoare)
• Blocarea tastelor adecvat pentru blocarea reglajelor
• Funcție de resetare adecvat pentru setările din fabrică

Funcții automate:

• Adaptarea puterii la necesități adecvat pentru funcționare eficientă energetic în funcție de modul de control
• Rutine automate de remediere a erorilor
• Protecție totală integrată a motorului

Intrările impreuna cu ieșirile de comandă externe impreuna cu funcțiile acestora

• 1x intrare analogică:
  • Tipuri de semnal: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
  • Utilizare: doar valoarea senzorului de la traductorul de presiune diferențială (în varianta de serie standard se prezinta ca încorporat în pompă)
• 1x intrare analogică:
  • Tipuri de semnal: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
  • Utilizare: doar traductor valoare impusă extern
• 1x intrare digitală:
  • Intrare de comandă adecvat pentru funcția „Extern OPRIT”
• 2x ieșire releu:
  • Semnalare generală de defecțiune SSM (contact bipozițional fără potențial)
  • Semnalizare generală de funcționare SBM (contact bipozițional fără potențial)
• Wilo Net
  • Pentru gestionarea pompelor echipat cu două rotoare la 2 pompe echipat cu un rotor

Funcții de semnalizare impreuna cu afișare

• Stare display „Indicator de funcționare”:
  • Mod de gestiune actual
  • Valoare impusă
  • Înălțimea efectivă de pompare
  • Turația actuală
  • Debit real
  • Putere electrică absorbită
• Afișaj de stare LED: Funcționare fără erori (LED verde), comunicarea pompelor (LED albastru)
• Stare display „Afișaj erori” (culoare display roșu):
  • Cod de eroare
• Stare display „Afișaj avertisment” (culoare display galben):
  • Coduri de avertisment
• Stare display „Afișaj proces” (culoare display albastru):
• Stare display „Comunicare automatizare clădire” (culoare display albastru):
• Rezumatul parametrilor automatizării clădirii (valoare baud, adresă,...)
• Semnalare generală de defecțiune SSM (contact bipozițional fără potențial)
• Semnalizare generală de funcționare SBM (contact bipozițional fără potențial)

Schimbul de date

• Posibil echipat cu accesorii corespunzătoare echipat cu modulele CIF WILO:
  • Interfață Modbus RTU serială, digitală adecvat pentru conectarea la automatizarea clădirii prin intermediul sistemului BUS RS485
  • Interfață serială, digitală BACnet MS/TP adecvat pentru conectarea la automatizarea clădirii prin echipamentul de magistrale RS485
  • Interfață serială, digitală adecvat pentru Ethernet Multiprotocol Modbus TCP, BACnet/ IP adecvat pentru conectarea la automatizarea clădirii prin intermediul sistemului BUS RJ45
  • Interfață serială, digitală LON adecvat pentru conectarea la echipamentul de automatizare a clădirii prin echipamentul BUS LONWorks
  • Interfață serială digitală PLR adecvat pentru conectarea la automatizarea clădirii prin module de cuplare specifice firmei
  • Interfață serială digitală CANopen adecvat pentru conectarea la automatizarea clădirii prin module de cuplare specifice firmei

Gestionarea pompelor echipat cu două rotoare (pompă echipat cu două rotoare sau 2 pompe echipat cu un rotor în conductă Y)

• Regim activ/rezervă (comutare programată a pompelor)
• Regim principal/rezervă (cu schimbare automată)
• Funcționare în paralel (conectare impreuna cu deconectare a vârfurilor de sarcină adecvat pentru optimizarea randamentului)

Echipare

• Sistem hidraulic echipat cu pompe, echipat cu indice de randament hidraulic minim MEI ≥ 0,4
• Motor EC din clasa de eficiență energetică IE5 conform IEC 60034-30-2
• Flanșă PN 16 – conform EN 1092-2
• Racorduri echipat cu prize de presiune (R 1/8) adecvat pentru traductor de presiune diferențială integrat (varianta ...-R1 fără traductor de presiune diferențială)
• Orificii adecvat pentru scurgerea condensului în piesa intermediară impreuna cu carcasa motorului (sigilate aici la livrare), adecvat pentru producția de serie
• Ventil de dezaerisire la piesa intermediară
• Display grafic color (2 țoli), rotativ echipat cu buton verde impreuna cu o tastă
• 6 intrări de cablu adecvat pentru conectarea alimentării electrice impreuna cu a intrărilor binare impreuna cu analogice (2 intrări de cablu echipate din fabrică echipat cu presetupe adecvat pentru cablu)
• Slot adecvat pentru modul CIF utilizabil opțional

• Domeniu de setarea termica admis al fluidului pompat între -20 °C impreuna cu +120 °C
• Temperatură ambiantă până la +50 °C
• Etanșare mecanică adecvat pentru pomparea apei până la Tmax. = +120 °C. Până la T ≤ +40 °C se prezinta ca permisă adăugarea unei soluții de glicol în fracțiune volumică între 20 % impreuna cu 40 %. La amestecurile de apă-glicol echipat cu o fracție volumică de glicol > 40 % până la max. 50 % impreuna cu o setarea termica a fluidului pompat > +40 °C până la max. +120 °C sau la alte fluide pompate decât apa trebuie prevăzută o etanșare mecanică alternativă. Când se utilizează amestecuri de apă-glicol, se recomandă în general utilizarea unei variante S1 echipat cu o etanșare mecanică corespunzătoare.
• Tensiuni alimentare electrică:
  • 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
  • Variantă M-: 1~220 V ... 240 V ±10 %, 50/60 Hz
• Conformitate echipat cu compatibilitatea electromagnetică fără măsuri suplimentare:
  • Producere de perturbații adecvat pentru mediul rezidențial conform EN 61800-3:2018
  • Rezistență la perturbații adecvat pentru mediul industrial conform EN 61800-3:2018
• Grad de protecție IP55
• Diametru nominal flanșă DN 32 până la DN 125
• Presiune de lucru maximă de la 16 bar până la +120 °C

• Carcasa pompei impreuna cu piesa intermediară: EN-GJL-250;
• Carcasa pompei impreuna cu piesă intermediară/flanșa motorului acoperite prin cataforeză, adecvat pentru producția de serie
• Rotor hidraulic (în funcție de tip): PPO-GF30 (DN 32 ... DN 80) sau EN-GJL-200 (DN 100 ... DN 125)
• Arbore: 1.4057
• Etanșare mecanică: AQ1EGG; alte etanșări mecanice la cerere

• Pompă inline echipat cu eficiență energetică înaltă, echipat cu motor din clasa de eficiență energetică IE5 conform IEC 60034-30-2, indice de randament hidraulic minim MEI ≥ 0,4 impreuna cu reglaj electronic al puterii, în tipul constructiv echipat cu etanșare mecanică.
• Pompă centrifugă monoetajată de joasă presiune echipat cu ax monobloc
• Carcasă în spirală de concepție inline (ștuțuri de aspirație impreuna cu presiune echipat cu aceleași flanșe pe o linie)
• Ecran grafic color (2 inch), rotativ, echipat cu operare prin panou de comandă manuală echipat cu un singur buton
• Protecție adecvat pentru motor integrată

• Pompă
• Instrucțiuni de montaj impreuna cu exploatare impreuna cu declarația de conformitate

• Variantă …-R1 fără traductor de presiune diferențială
• Variantă …-S1 echipat cu etanșări mecanice speciale

• 3 console echipat cu material de fixare adecvat pentru montarea fundației
• Flanșă oarbă adecvat pentru carcasa pompei echipat cu două rotoare
• Modul CIF PLR
• Modul CIF LON
• Modul CIF BACnet MS/TP
• Modul CIF Modbus RTU
• Modul CIF CANopen
• Modul CIF Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
• Conexiune M12 RJ45 CIF-Ethernet
• Traductor de presiune diferențială 2 ... 10 V
• Traductor de presiune diferențială 4 ... 20 mA

• Domeniu de setarea termica admis al fluidului pompat între -20 °C impreuna cu +120 °C
• Temperatură ambiantă până la +50 °C
• Etanșare mecanică adecvat pentru pomparea apei până la Tmax. = +120 °C. Până la T ≤ +40 °C se prezinta ca permisă adăugarea unei soluții de glicol în fracțiune volumică între 20 % impreuna cu 40 %. La amestecurile de apă-glicol echipat cu o fracție volumică de glicol > 40 % până la max. 50 % impreuna cu o setarea termica a fluidului pompat > +40 °C până la max. +120 °C sau la alte fluide pompate decât apa trebuie prevăzută o etanșare mecanică alternativă. Când se utilizează amestecuri de apă-glicol, se recomandă în general utilizarea unei variante S1 echipat cu o etanșare mecanică corespunzătoare.
• Tensiuni alimentare electrică:
  • 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
  • Variantă M-: 1~220 V ... 240 V ±10 %, 50/60 Hz
• Conformitate echipat cu compatibilitatea electromagnetică fără măsuri suplimentare:
  • Producere de perturbații adecvat pentru mediul rezidențial conform EN 61800-3:2018
  • Rezistență la perturbații adecvat pentru mediul industrial conform EN 61800-3:2018
• Grad de protecție IP55
• Diametru nominal flanșă DN 32 până la DN 125
• Presiune de lucru maximă de la 16 bar până la +120 °C

• Carcasa pompei impreuna cu piesa intermediară: EN-GJL-250;
• Carcasa pompei impreuna cu piesă intermediară/flanșa motorului acoperite prin cataforeză, adecvat pentru producția de serie
• Rotor hidraulic (în funcție de tip): PPO-GF30 (DN 32 ... DN 80) sau EN-GJL-200 (DN 100 ... DN 125)
• Arbore: 1.4057
• Etanșare mecanică: AQ1EGG; alte etanșări mecanice la cerere

• Pompă inline echipat cu eficiență energetică înaltă, echipat cu motor din clasa de eficiență energetică IE5 conform IEC 60034-30-2, indice de randament hidraulic minim MEI ≥ 0,4 impreuna cu reglaj electronic al puterii, în tipul constructiv echipat cu etanșare mecanică.
• Pompă centrifugă monoetajată de joasă presiune echipat cu ax monobloc
• Carcasă în spirală de concepție inline (ștuțuri de aspirație impreuna cu presiune echipat cu aceleași flanșe pe o linie)
• Ecran grafic color (2 inch), rotativ, echipat cu operare prin panou de comandă manuală echipat cu un singur buton
• Protecție adecvat pentru motor integrată

• Pompă
• Instrucțiuni de montaj impreuna cu exploatare impreuna cu declarația de conformitate

• Variantă …-R1 fără traductor de presiune diferențială
• Variantă …-S1 echipat cu etanșări mecanice speciale

• 3 console echipat cu material de fixare adecvat pentru montarea fundației
• Flanșă oarbă adecvat pentru carcasa pompei echipat cu două rotoare
• Modul CIF PLR
• Modul CIF LON
• Modul CIF BACnet MS/TP
• Modul CIF Modbus RTU
• Modul CIF CANopen
• Modul CIF Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
• Conexiune M12 RJ45 CIF-Ethernet
• Traductor de presiune diferențială 2 ... 10 V
• Traductor de presiune diferențială 4 ... 20 mA
