Tip constructiv

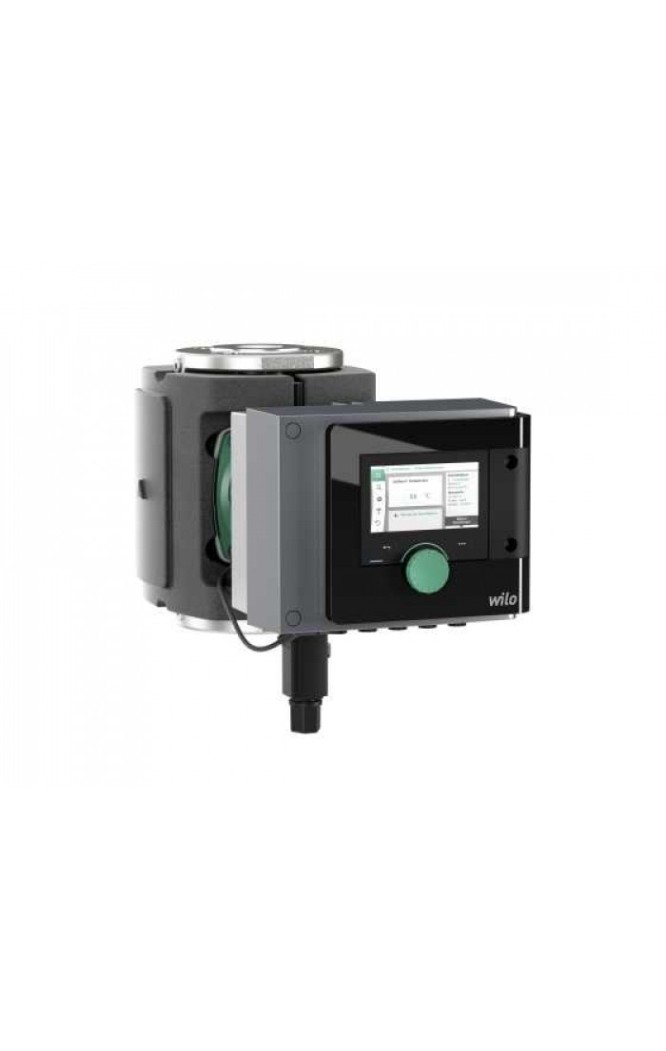

Pompă de recirculare high-end echipat cu rotor umed, echipat cu racord filetat sau echipat cu flanșă, motor EC echipat cu reglaj electronic integrat al puterii

Utilizare

Instalaţii de circulaţie destinat apă caldă menajeră de toate tipurile, toate sistemele de instalaţii de functie de incalzire echipat cu apă caldă, instalaţii de climatizare, circuite de mod cooling închise, instalaţii industriale de recirculare

Echipare/funcționare

Domenii de utilizare

Instalaţii de circulaţie destinat apă caldă menajeră de toate tipurile, toate sistemele de instalaţii de functie de incalzire echipat cu apă caldă, instalaţii de climatizare, circuite de mod cooling închise, instalaţii industriale de recirculare

Pompa contribuie la funcționarea echipat cu o eficiență maximă a instalației prin intermediul reglării precise a modului de administrare destinat modul de operare specific instalației (de ex. recirculare, instalație de depozitare a apei potabile).

Apă potabilă

• • Recirculare
• • Instalație de depozitare a apei pure

Sunt posibile următoarele utilizări:

Încălzire

• • Recirculare
• • functie de incalzire prin pardoseală
• • functie de incalzire prin tavan
• • Încălzitor aer
• • functie de incalzire în beton*
• • Butelie de egalizare a presiunii
• • Distribuitor fără presiune diferențială*
• • Vas de acumulare încălzire*
• • Schimbător de căldură
• • Circuit sursă de căldură (pompă de căldură)*
• • Circuit de căldură de la distanță*

Răcire

• • mod cooling prin tavan
• • mod cooling prin pardoseală
• • Aparate de climatizare
• • mod cooling în beton*
• • Butelie de egalizare a presiunii
• • Distribuitor fără presiune diferențială*
• • Vas de acumulare răcire*
• • Schimbător de căldură
• • Circuit de mod cooling retur*
• • Circuit de mod cooling de la distanță*

(* Tip de solutie poate fi comandat de la SW≥01.05.10.00)

Încălzire impreuna cu mod cooling combinată

• • Comutare automată

În funcție de modul de operare ales se traduce prin disponibile următoarele moduri de reglare:

Moduri de control

• • Turație constantă (reglajul turației prin semnal extern)
• • Δp-c destinat presiune diferențială constantă
• • Δp-v destinat presiune diferențială variabilă
• • Dynamic Adapt plus destinat o adaptare continuă (dinamică) a debitului la necesarul curent
• • T-const. destinat reglarea constantă a temperaturii
• • ΔT destinat reglarea temperaturii diferențiale
• • Constantă Q destinat reglarea constantă a debitului
• • Multi-Flow Adaptation: Determinarea debitului total prin pompa de recirculare a cazanului destinat alimentarea în funcție de necesități a pompelor secundare în distribuitoarele circuitului de încălzire
• • Regulator PID definit de utilizator



Funcții opționale

• • Q-Limitmax. destinat limitarea debitului maxim
• • Q-Limitmin. destinat limitarea debitului minim
• • No-Flow Stop (dezactivare în cazul unui debit nul)
• • Operație automată de revenire
• • Reglarea punctului critic (reglarea Δp-c echipat cu senzor extern al valorii efective)
• • Detectare dezinfecție termică
• • Înclinare variabilă a caracteristicii Δp-v

Setări manuale

• • Selectarea domeniului de operare în Asistenți de reglare
• • Reglarea parametrilor de funcționare aferenți
• • Punct nominal de lucru: introducere directă a punctului de lucru calculat la Δp-v
• • Afișaj de stare
• • Reglarea impreuna cu resetarea contorizării cantității de energie electrica (căldură impreuna cu răcire)
• • Funcția de dezaerisire a pompei
• • Blocarea tastelor destinat blocarea reglajelor
• Funcție de resetare destinat revenirea la setările din fabrică sau la punctele de restabilire salvate (seturi de parametri)
• • Parametrizare intrări analogice
• • Parametrizare intrări binare
• • Parametrizare ieșiri releu •>

Funcții automate

• • Adaptarea puterii la necesități destinat utilizarea eficientă energetic în funcție de modul de funcționare
• • Detectare operație de revenire
• • Dezactivare la detectarea debitului zero (No-Flow Stop)
• • Softstart
• • Rutine automate remediere a erorilor (de ex., funcție de deblocare)
• • Comutare regim de functie de incalzire / răcire
• • Protecție totală a motorului echipat cu solutie electronic de declanșare integrat

Intrări externe de comandă impreuna cu funcțiile acestora

2 intrări analogice:

• • Tipuri de semnal: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA, PT1000
• • Utilizări: Reglarea de la distanță a valorii impuse destinat fiecare mod de administrare (cu excepția Multi-Flow Adaptation), intrări de senzori destinat temperatură, presiune diferențială sau senzor liber în modul de funcționare PID definit de utilizator

2 intrări digitale:

• • destinat ieșiri de comandă sau comutatoare fără potențial
• • Funcții parametrizabile:
  • • Ext. OFF
  • • Ext. MIN
  • • Ext. MAX
  • • MANUAL (BMS OPRIT)
  • • Blocarea butoanelor
  • • Comutare regim de functie de incalzire / răcire

Wilo Net destinat gestionarea pompelor echipat cu două rotoare la 2 pompe echipat cu un rotor, comunicarea mai multor pompe impreuna cu reglarea de la distanță a pompelor prin gateway

Funcții de semnalizare impreuna cu afișare

• • Stare afișaj indicator de funcționare:
  • • Valoare impusă
  • • înălţimea efectivă de pompare
  • • Debit real
  • • Puterea absorbită
  • • absorbtie electric
  • • Temperaturi
• • Afișaj de stare LED: Funcționare fără erori (LED verde), comunicarea pompelor (LED albastru)
• • Stare display afișare eroare (display roșu):
  • • Coduri de eroare impreuna cu descrierea erorilor în format text
  • • Măsuri de remediere
• • Stare display afișare avertisment (display galben):
  • • Coduri de avertizare impreuna cu descrierea avertismentului în text complet
  • • Măsuri de remediere
• • Stare display afișare, afișare proces (display albastru):
  • • Conducta de aerisire a pompei
  • • Actualizare operație
• • Stare display comunicație BMS (display albastru):
  • • Rezumatul parametrilor BMS activi (valoare baud, adresă,...)
• • Semnalare generală de defecțiune SSM (contact bipozițional fără potențial)
• • Semnalizare generală de funcționare SBM (contact normal deschis fără potențial)

Schimbul de date

• • Interfață Bluetooth destinat schimbul de date fără fir precum impreuna cu operarea la distanță a pompei echipat cu un smartphone sau tabletă.
• • solutie de monitorizare de la distanță a pompei prin internet, echipat cu ajutorul Wilo-Smart Gateway.
• • Interfață digitală Modbus TCP destinat conectarea la automatizarea clădirii (posibil echipat cu modul CIF Wilo Ethernet (multiprotocol)).
• • Interfață serială digitală Modbus RTU destinat conectarea la automatizarea clădirii prin intermediul sistemului de magistrale RS485 (posibilă echipat cu modulul CIF Wilo Modbus RTU).
• • Interfață digitală BACnet IP destinat conectarea la automatizarea clădirii (posibil echipat cu modul CIF Wilo Ethernet (multiprotocol)).
• • Interfață serială digitală BACnet MS/TP destinat conectarea la automatizarea clădirii prin intermediul sistemului de magistrale RS485 (posibilă echipat cu modulul CIF Wilo BACnet MS/TP).
• • Interfață serială digitală LON destinat conectarea la automatizarea clădirii prin intermediul sistemului de magistrale LONWorks (posibilă echipat cu modulul CIF Wilo LON).
• • Interfață serială digitală CANopen destinat conectarea la automatizarea clădirii prin intermediul sistemului de magistrale CANopen (posibilă echipat cu modulul Wilo-CIF CANopen).
• • Interfață serială digitală PLR destinat conectarea la automatizarea clădirii prin module de cuplare specifice firmei (posibilă echipat cu modulul CIF Wilo PLR).

Echipare

• • La pompe echipat cu flanşă: Modele flanşă
  • • Versiune standard destinat pompele DN 32 până la DN 65: Flanşă combinată PN 6/10 (flanşă PN 16 conform EN 1092-2) destinat contraflanşa PN 6 impreuna cu PN 16
  • • Execuţie standard destinat pompele DN 80 / DN 100: Flanşă PN 6 (PN 16 dimensionată conform EN 1092-2) destinat contraflanşa PN 6
  • • Execuţie specială destinat pompele DN 32 până la DN 100: Flanşă PN 16 (conform EN 1092-2) destinat contraflanşa PN 16
• • Diferite interfețe de comunicare integrate impreuna cu slot opțional utilizat destinat un modul CIF
• • 5 intrări de cablu destinat conectarea la interfețele de comunicare
• • Interfață Bluetooth
• • Ecran grafic de înaltă rezoluție echipat cu buton verde impreuna cu 2 taste
• • Cutie de borne ușor de utilizat
• • Senzor de regimul termic integrat
• • Termoizolaţie, dotare de serie, destinat operare în instalaţii de încălzire
• • Racord electric rapid echipat cu conector Wilo optimizat destinat alimentarea electrică
