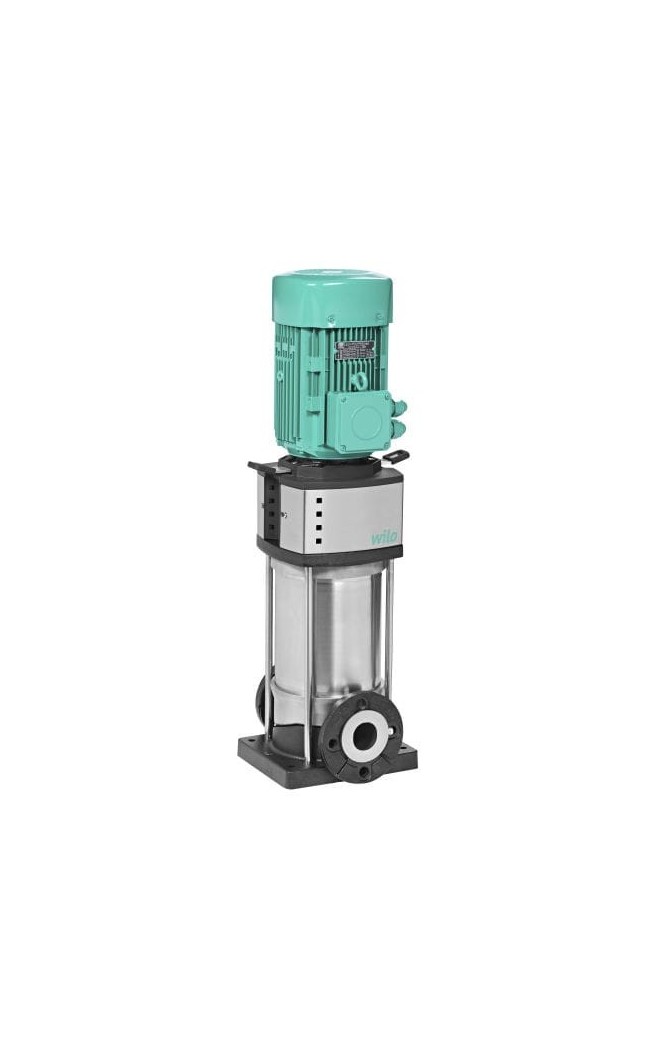

Pompă hidrofor WILO Helix FIRST V 3604-5/16/E/S

Pompă hidrofor WILO Helix FIRST V 3604-5/16/E/S

32.203,00 lei

*Preț LEI cu TVA inclus

Prețul include taxa verde

Descriere
Detalii

La Vatherm, Pompă hidrofor WILO Helix FIRST V 3604-5/16/E/S este selectat pentru fiabilitate si raport excelent calitate-pret — referinta 4183392.

Wilo-Helix FIRST V

wilo517513_1%20(1).png wilo5953_1%20(1).jpg

Lucrări de service recomandate

Asistență Wilo-Live

Sprijin adecvat pentru proiecte

Punerea în funcțiune

Avantajele dumneavoastră

• sistem tehnologic hidraulic 2D/3D echipat cu optimizarea randamentului, sudat echipat cu laser, optimizat
• Rotoare hidraulice, roți conducătoare impreuna cu carcasa etajelor rezistente la coroziune
• sistem tehnologic hidraulic echipat cu optimizarea debitului impreuna cu a degazificării
• Carcasă a pompei consolidată, optimizată în ceea ce privește curentul volumetric impreuna cu NPSH
• Ocupă spațiu redus impreuna cu se prezinta ca ușor de întreținut datorită concepției compacte
• Protecție extrem de robustă a cuplării

Descrierea seriei constructive

Helix FIRST V

Tip constructiv

Pompă centrifugă de înaltă presiune, de înaltă eficienţă, echipat cu amorsare normală, model vertical echipat cu racorduri inline

Utilizare

• Alimentarea echipat cu apă impreuna cu ridicarea presiunii
• Staţii de recirculare industriale
• Apă industrială
• Circuite închise de răcire
• Sisteme de stingere a incendiului
• Instalații de spălare
• Irigații

Echipare/funcționare

• Rotoare hidraulice, roți conducătoare impreuna cu carcasa etajelor rezistente la coroziune

Codul de identificare

Exemplu:	Helix FIRST V(F) 3606/2-5/25/E/KS/../400-50/-38FF265
Helix FIRST V(F)	Pompă centrifugă de înaltă presiune, tip vertical, formă constructivă inline (F) = versiune de pompă certificată VdS
36	Debit în m3/h
06	Număr de rotoare
2	Număr de rotoare inversate
5	Materialul pompei
	5 = carcasa pompei EN-GJL-250 (strat de acoperire KTL) sistem tehnologic hidraulic 1.4307 (AISI 304L)
25	Presiune maximă de lucru în bar
	16 = Helix FIRST V 2.. până la 16..: 16 bar: Flanșă ovală PN 16 Helix FIRST V 22.. până la 52..: 16 bar: Flanșă rotundă DIN PN 16
	25 = Helix FIRST V 2.. până la 16.. -5/25/E/S/..: 16 bar: Flanșă rotundă DIN PN 25 Helix FIRST V 2.. până la 16.. -5/25/E/KS/..: 25 bari: Flanșă rotundă DIN PN 25 Helix FIRST V 22.. până la 52..: 25 bari: Flanșă rotundă DIN PN 25
	30 = Helix FIRST V 2.. până la 52..: 30 bari: Flanșă rotundă DIN PN 40
E	Tip de etanșare E = EPDM
K	Etanșare mecanică tip cartușe
S	Protecţia cuplajului se află pe aceeaşi linie echipat cu ştuţurile de aspiraţie impreuna cu de presiune ale pompei
400	Tensiune de racordare în V
50	Frecvență în Hz
-38FF265	Diametru arbore motor – dimensiune piesă intermediară (versiune de pompă fără motor)
..	Opțional

Date tehnice

• Racordare electrică: 3~400 V (±10 %), 50 Hz
- ≤ 4 kW 230 V/400 V; Δ/Y
- > 4 kW 400 V/690 V; Δ/Y
• Domeniu de setarea termica fluid pompat: de la -20 °C până la +120 °C
• Presiune de lucru max.: 16, 25 sau 30 bar
• Presiune de intrare max. 10 bari
• Grad de protecție: IP55
• setarea termica ambiantă max.: -15 °C până la +50 °C
• Helix FIRST V 2 – 16: PN 16 echipat cu flanșe ovale, PN 25/PN 40 echipat cu flanșe rotunde conform ISO 2531 impreuna cu ISO 7005
• Helix FIRSTV 22 – 52: PN 16/PN 25/PN 40 echipat cu flanșă rotundă conform ISO 2531 impreuna cu ISO 7005

Materiale

• Rotoare hidraulice, carcasa etajelor impreuna cu roți conducătoare din oțel inoxidabil 1.4307 (AISI 304L)
• Carcasa pompelor din EN-GJL-250 echipat cu acoperire KTL
• Arbore din oțel inoxidabil 1.4057 (AISI 304L)
• Manșon sub etanșarea mecanică 1.4404 (AISI 316L)
• Inel de etanșare din EPDM
• Țeavă echipat cu manta din oțel inoxidabil 1.4301 (AISI 304)

Tip constructiv

• La cerere, pompele pot fi adaptate adecvat pentru anumite detalii tehnice locale (de ex. protecția motorului, clasa de randament a motorului IE4, pompe Wilo-Helix certificate VdS, ATEX, domeniu de setarea termica ambiantă extins).

Conținutul livrării

• Pompă centrifugă de înaltă presiune multietajată Helix FIRST V
• Instrucțiuni de montaj impreuna cu exploatare
• Helix FIRST V 2 – 16 (model PN16 echipat cu flanşe ovale): Contraflanșă din fontă (de turnătorie) impreuna cu șuruburi, piulițe impreuna cu etanșări aferente
