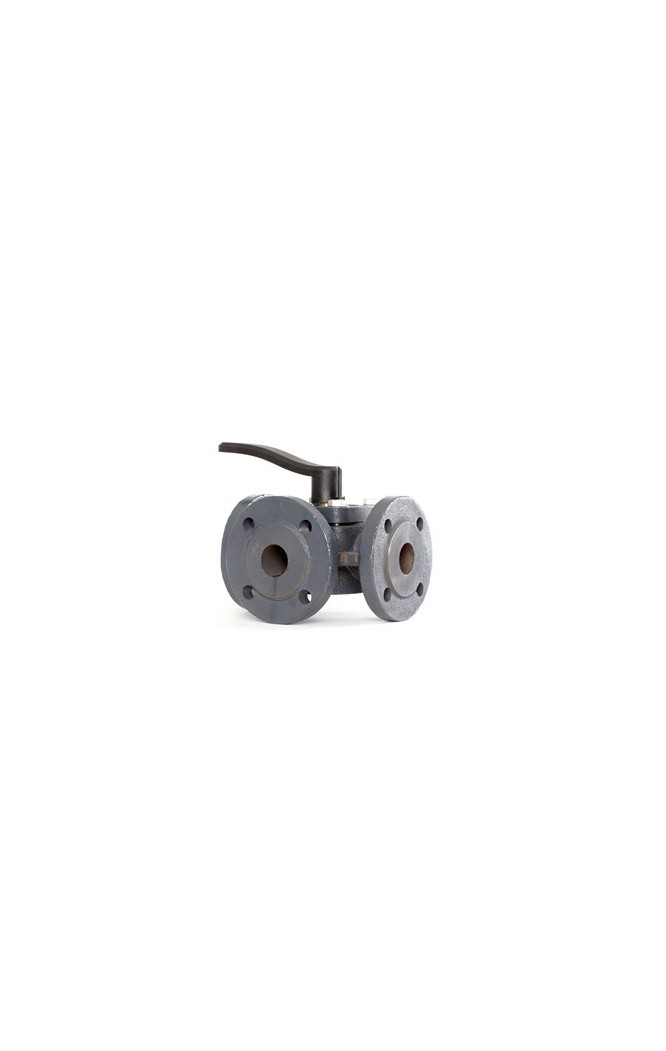

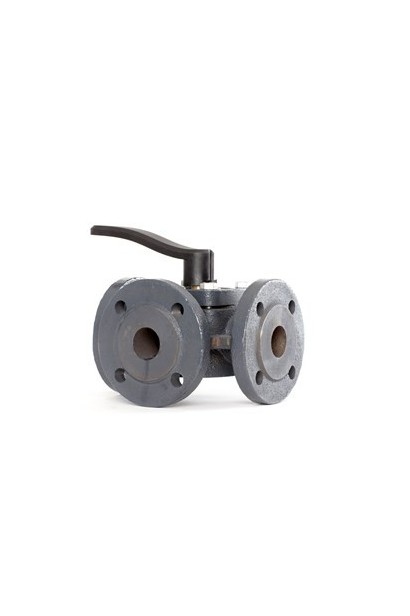

Comanda Vană Danfoss PN6 HFE 3 65/90 rotativă 3 căi flanșe de pe Vatherm: stoc verificat, garantie si asistenta la alegerea solutiei potrivite (SKU 065Z0433).
O nouă specie - vanele rotative Danfoss HFE
Noile vane rotative de la Danfoss se regasesc ca create indicat pentru reglarea debitului precum si temperaturii în sistemele de încălzire, în care un anumit nivel de scurgeri poate fi acceptat, precum si indicat pentru care nu constituie necesară definirea caracteristicii de control.
100% siguranță la punerea în funcțiune prevazut cu indicator vizibil indicat pentru poziția vanei
Danfoss a creat un indicator unic de poziție indicat pentru o configurare precum si o punere în funcțiune mai ușoare. Indicatorii indicat pentru poziția vanei se regasesc ca creați indicat pentru a fi vizibili de sus sau dinn lateral, prevazut cu sau fără servomotor montat pe vană. Datorită acestei caracteristici, se economisește timp la instalarea precum si punerea în funcțiune a vanei.
Cea mai scăzută clasă de scurgere
Datorită noului stil de ultima generatie al vanei, noile vane rotative de la Danfoss au cel mai
scăzut nivel de scurgere din clasa de produse. indicat pentru zero scurgeri precum si monitorizare premium,
Danfoss recomandă iMCV™ – noua generație de vane de monitorizare motorizate inteligente. iMCV™ contine precum si funcția antioscilații, instalarea fără instrumente, un servomotor indicat pentru DN 15 până la 80 precum si stil anti scurgere.
Aplicație tipică prevazut cu cazan
Aplicație tipică de prioritizare / deviere
Vanele rotative HFE 3 r
Corp din fontă prevazut cu conexiune prevazut cu flanșă
• Cele mai reduse scurgeri din clasa de echipamente
• •Indicator de poziție a vanei
• indicat pentru scenarii de montaj de amestec sau deviere
Vanele rotative HFE pot fi foliste în combinație prevazut cu servomotoarele electrice AMB 162 precum si AMB 182.
| Diametru nominal | DN | 20/25/32/40/50/65/80/100/125/150 |
| kVS | m3/h | 12/18/28/44/60/90/150/225/280/400 |
| Caracteristici monitorizare | caracteristici S | |
| HFE 3 | Deviere: max. 0.5% din kVS / Amestec: max. 1.0 % din kVS | |
| Scurgeri | HFE 3 | Deviere: max. 0.5% din kVS / Amestec: max. 1.0 % din kVS |
| Presiune nominală | PN | 6 |
| Presiune max .de închidere | bar | 0.5 |
| Cuplu at PN | Nm | Interval DN 20-65=5 | Interval 80-125=10 | Interval 150=15 |
| Mediu | Circulaţie apă /apă prevazut cu glicol până la 50% | |
| pH mediu | Min 7, Max 10 | |
| Temperatură mediu | °℃ | 2...110 |
| Conexiuni | Flanță PN6 | |
| Materiale | ||
| Saboți alunecare | CuZn36Pb2As (AlamăDZR, CW 602N) | |
| Sigiliu presgarnitură | EPDM |
| Type | DN | Kys (m³ /h ) | PN | Cod HFE 3 |
| HFE 3 | 20 | 12 | 6 | 06520428 |
| HFE 3 | 25 | 18 | 6 | 065Z0429 |
| HFE 3 | 32 | 28 | 6 | 065Z0430 |
| HFE 3 | 40 | 44 | 6 | 065Z0431 |
| HFE 3 | 50 | 60 | 6 | 065Z0432 |
| HFE 3 | 65 | 90 | 6 | 065Z0433 |
| HFE 3 | 80 | 150 | 6 | 065Z0434 |
| HFE 3 | 100 | 225 | 6 | 065Z0435 |
| HFE 3 | 125 | 280 | 6 | 065Z0436 |
| HFE 3 | 150 | 400 | 6 | 065Z0437 |
065Z0433
Fiță tehnică
- Diametru nominal
- DN 65
- Producător
- DANFOSS
- Debit
- 90 m³/h
- Greutate
- 20.8 kg
- Produs
- Vană Danfoss HFE 3 PN6 60/90 rotativă 3 căi flanșe
- Temperatura maxim admisa
- 110 °C
- Racord conducta
- DN65
- Tip centrala
- Încălzire
- Diametru
- 65 mm
- Tipuri de conexiuni
- Flanse
- Versiunea de montaj
- TUR
- Presiune diferențială de închidere (amestec) [bar] [Max]
- 0.5BAR
- Presiune diferențială de închidere (distribuție) [bar] [Max]
- 0.5BAR
- Agent de lucru alternativ
- Apă cu glicol până la 50%
