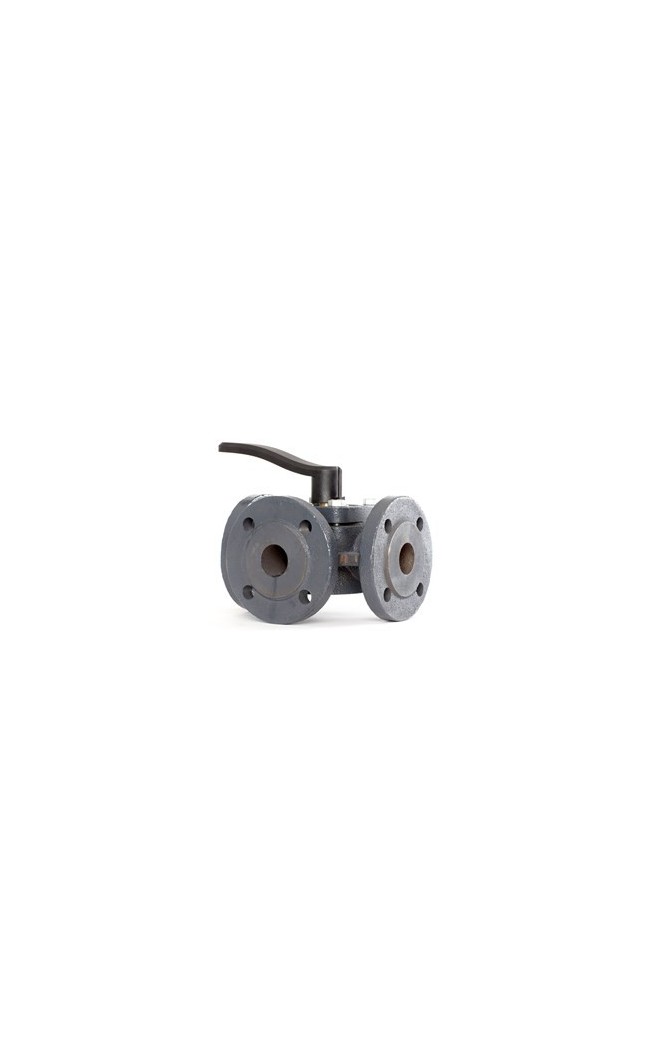

Vană Danfoss PN6 HFE 3 50/60 rotativă 3 căi flanșe este disponibil la Vatherm cu livrare rapida si consultanta tehnica (cod: 065Z0432).
O nouă specie - vanele rotative Danfoss HFE
Noile vane rotative de la Danfoss se regasesc ca create indicat pentru reglarea debitului dar si temperaturii în sistemele de încălzire, în care un anumit nivel de scurgeri poate fi acceptat, dar si indicat pentru care nu constituie necesară definirea caracteristicii de control.

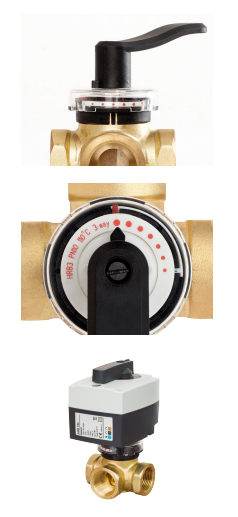

100% siguranță la punerea în funcțiune impreuna cu indicator vizibil indicat pentru poziția vanei
Danfoss a creat un indicator unic de poziție indicat pentru o configurare dar si o punere în funcțiune mai ușoare. Indicatorii indicat pentru poziția vanei se regasesc ca creați indicat pentru a fi vizibili de sus sau dinn lateral, impreuna cu sau fără servomotor montat pe vană. Datorită acestei caracteristici, se economisește timp la instalarea dar si punerea în funcțiune a vanei.
Cea mai scăzută clasă de scurgere
Datorită noului stil de ultima generatie al vanei, noile vane rotative de la Danfoss au cel mai
scăzut nivel de scurgere din clasa de produse. indicat pentru zero scurgeri dar si monitorizare premium,
Danfoss recomandă iMCV™ – noua generație de vane de monitorizare motorizate inteligente. iMCV™ contine dar si funcția antioscilații, instalarea fără instrumente, un servomotor indicat pentru DN 15 până la 80 dar si stil anti scurgere.

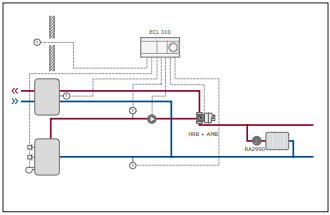

Aplicație tipică impreuna cu cazan
Aplicație tipică de prioritizare / deviere

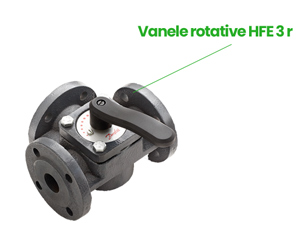

Vanele rotative HFE 3 r
Corp din fontă impreuna cu conexiune impreuna cu flanșă
• Cele mai reduse scurgeri din clasa de echipamente
• •Indicator de poziție a vanei
• indicat pentru scenarii de montaj de amestec sau deviere
Vanele rotative HFE pot fi foliste în combinație impreuna cu servomotoarele electrice AMB 162 dar si AMB 182.
| Diametru nominal | DN | 20/25/32/40/50/65/80/100/125/150 |
| kVS | m3/h | 12/18/28/44/60/90/150/225/280/400 |
| Caracteristici monitorizare | caracteristici S | |
| HFE 3 | Deviere: max. 0.5% din kVS / Amestec: max. 1.0 % din kVS | |
| Scurgeri | HFE 3 | Deviere: max. 0.5% din kVS / Amestec: max. 1.0 % din kVS |
| Presiune nominală | PN | 6 |
| Presiune max .de închidere | bar | 0.5 |
| Cuplu at PN | Nm | Interval DN 20-65=5 | Interval 80-125=10 | Interval 150=15 |
| Mediu | Circulaţie apă /apă impreuna cu glicol până la 50% | |
| pH mediu | Min 7, Max 10 | |
| Temperatură mediu | °℃ | 2...110 |
| Conexiuni | Flanță PN6 | |
| Materiale | ||
| Saboți alunecare | CuZn36Pb2As (AlamăDZR, CW 602N) | |
| Sigiliu presgarnitură | EPDM |
| Type | DN | Kys (m³ /h ) | PN | Cod HFE 3 |
| HFE 3 | 20 | 12 | 6 | 06520428 |
| HFE 3 | 25 | 18 | 6 | 065Z0429 |
| HFE 3 | 32 | 28 | 6 | 065Z0430 |
| HFE 3 | 40 | 44 | 6 | 065Z0431 |
| HFE 3 | 50 | 60 | 6 | 065Z0432 |
| HFE 3 | 65 | 90 | 6 | 065Z0433 |
| HFE 3 | 80 | 150 | 6 | 065Z0434 |
| HFE 3 | 100 | 225 | 6 | 065Z0435 |
| HFE 3 | 125 | 280 | 6 | 065Z0436 |
| HFE 3 | 150 | 400 | 6 | 065Z0437 |
065Z0432
Fiță tehnică
- Diametru nominal
- DN 50
- Producător
- DANFOSS
- Debit
- 60 m³/h
- Greutate
- 15.4 kg
- Produs
- Vană Danfoss HFE 3 PN6 50/60 rotativă 3 căi flanșe
- Temperatura maxim admisa
- 110 °C
- Racord conducta
- DN50
- Tip centrala
- Încălzire
- Diametru
- 50 mm
- Tipuri de conexiuni
- Flanse
- Versiunea de montaj
- TUR
- Presiune diferențială de închidere (amestec) [bar] [Max]
- 0.5BAR
- Presiune diferențială de închidere (distribuție) [bar] [Max]
- 0.5BAR
- Agent de lucru alternativ
- Apă cu glicol până la 50%
