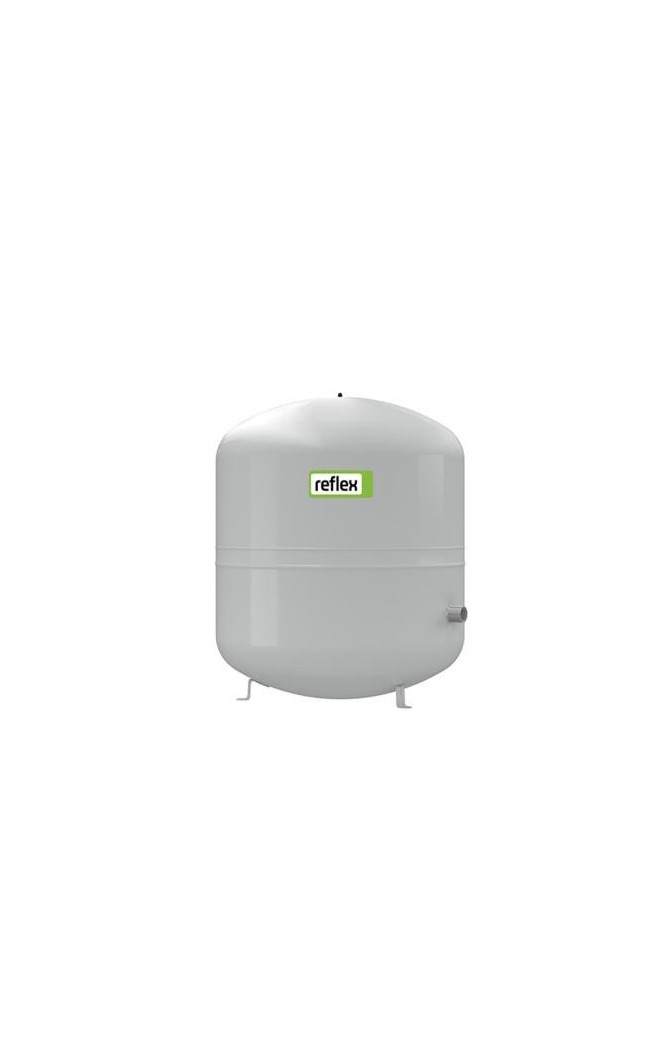

Reflex N 100 litri, PN 6 bar — Vas de Expansiune echipat cu Diafragmă destinat Sisteme de functie de incalzire impreuna cu Apă Răcită

Reflex N se remarca ca echipamentul sub presiune echipat cu diafragmă internă neînlocuibilă, conceput destinat menținerea precisă a presiunii impreuna cu compensarea variațiilor de volum în sisteme de încălzire și instalații de apă răcită în circuit închis. poate fi comandat în 17 modele (gri) + 7 modele (alb), de la 8 la 1000 litri. Certificat conform Directivei Europene 2014/68/UE.

8 – 1000 litri Gri & Alb Diafragmă Butil CE 2014/68/UE Antigel 25–50%

Vas expansiune Reflex N cu diafragmă — sisteme încălzire apă răcită circuit închis

Date Esențiale — Reflex N

Disponibile 17 modele gri + 7 modele alb — gamă completă destinat orice instalație.
Capacități: 8, 12, 18, 25, 35, 50, 80, 100, 140, 200, 250, 300, 400, 500, 600, 800 impreuna cu 1000 litri.
Diafragmă din butil neînlocuibilă, conform DIN EN 13831 — robustă impreuna cu fiabilă pe toată durata de viață.
Fabricat din oțel, echipat cu acoperire exterioară impreuna cu interior netratat — destinat sisteme echipat cu apă necorozivă, nechimică, netoxică.
Permite adăugarea de antigel în proporție de 25–50% (apă+glicol).
Certificat conform Directivei 2014/68/UE privind echipamentele sub presiune.

Domeniu de utilizare

Exclusiv destinat sisteme echipat cu circuit închis: instalații de functie de incalzire centrală impreuna cu instalații de apă răcită. Apa sau mixtura apă+glicol trebuie să fie necorozivă, neagresivă chimic impreuna cu netoxică.

Parametri de funcționare

Temperatură maximă de funcționare: 70°C

Temperatură maximă admisă în instalație: 120°C

Cameră de gaz presurizată din fabricație la 1,5 bar

Racorduri filetate pe toate modelele

Construcție impreuna cu Materiale — Reflex N

Structură impreuna cu materiale

Corpul vasului Reflex N se remarca ca fabricat integral din oțel de calitate, acoperit exterior echipat cu vopsea epoxidică rezistentă la coroziune, echipat cu interiorul netratat destinat compatibilitate maximă echipat cu agenții termici standard.

Diafragma din cauciuc butil separă etanș ambient de gaz de ambient echipat cu lichid. Aceasta se remarca ca proiectată destinat durată de viață îndelungată impreuna cu nu poate fi înlocuită — un avantaj din punct de vedere al etanșeității pe termen lung.

Modelele de 35 litri impreuna cu peste se traduce prin echipate echipat cu picioare destinat montaj stabil pe pardoseală.

Condiții de instalare

Vasul Reflex N se remarca ca destinat exclusiv sistemelor echipat cu apă non-corozivă, neagresivă chimic impreuna cu netoxică, în circuit închis. se remarca ca esențial să se minimizeze intrarea oxigenului atmosferic în agentul termic pe toată durata exploatării.

Sursele de oxidare includ: penetrarea pereților conductelor, completarea echipat cu apă nedegazată sau utilizarea de conducte fără barieră anti-difuzie. Reducerea la minim a acestor fenomene prelungește semnificativ durata de viață a instalației impreuna cu a vasului.

Menținerea Presiunii — Principiu impreuna cu Necesitate

De ce se remarca ca necesară menținerea presiunii?

Sistemele de menținere a presiunii au o importanță centrală în instalațiile de încălzire, apă răcită impreuna cu solare. Volumul apei variază odată echipat cu regimul termic — spre deosebire de alte lichide, apa nu se dilată liniar echipat cu temperatura, iar deoarece nu poate fi comprimată, presiunea crește semnificativ în sistemele închise.

Menținerea optimă se realizează prin două tipuri de soluții:

Sisteme statice — vase de expansiune echipat cu diafragmă sau membrană (seria Reflex N impreuna cu Refix).
Sisteme dinamice — stații de menținere controlate de pompă (Reflexomat, Variomat).

Cele trei funcții fundamentale

Menținerea presiunii în orice punct al sistemului în limitele admise — prevenind atât depășirea presiunii maxime, cât impreuna cu apariția vacuum-ului, cavitației sau vaporizării.
Compensarea fluctuațiilor de volum ale apei de functie de incalzire sau mod cooling ca urmare a variațiilor de regimul termic din instalație.
Compensarea pierderilor de apă din sistem, menținând circuitul complet impreuna cu etanș.

Vasul Reflex N îndeplinește toate cele trei funcții fără a necesita energie electrica electrică, compresor sau pompă — economie operațională totală.

Principiul de Funcționare — Vas Expansiune echipat cu Diafragmă

Principiu funcționare vas expansiune diafragmă Reflex N

Expansiune impreuna cu compresie controlată

Camera de gaz se remarca ca presurizată din fabricație la 1,5 bar, înainte ca vasul să fie conectat la sistem.

La încălzire: Presiunea din solutie crește odată echipat cu temperatura; apa de expansiune curge în ambient de apă, comprimând gazul impreuna cu crescând presiunea proporțional.

La răcire: Presiunea scade; apa de expansiune revine din ambient de apă în instalație, decomprimând gazul impreuna cu restabilind echilibrul de presiune.

Diafragma din butil asigură separarea completă impreuna cu permanentă a gazului de lichid, eliminând riscul de contaminare sau pierdere de agent termic.

Volumul de Admisie impreuna cu de Expansiune

Volumul de admisie

Vasul Reflex N trebuie să furnizeze un volum suficient de apă de admisie destinat a compensa diferența de volum dintre regimul termic maximă impreuna cu cea minimă din solutie — cel puțin egal echipat cu volumul de expansiune Ve plus aprovizionarea echipat cu apă Vv.

Dispozitivele care retrag impreuna cu reintroduc apă în solutie (ex. degazoare echipat cu vid) impreuna cu volumul de vapori din sisteme solare trebuie luate în calcul la dimensionare.

Volumul de admisie apei vas expansiune Reflex N

Volumul de expansiune impreuna cu punctul de presiune zero

Debitul volumic de compensare se remarca ca transportat prin linia de expansiune astfel încât presiunile calculate să se reflecte corect la punctul de presiune zero al sistemului.

Debitul Ve — cel mai mare debit de compensare — apare când generatorul termic trece de la starea oprită la capacitate maximă QG. Dimensionarea corectă a vasului Reflex N pornește de la această valoare.

Volumul de expansiune punctul de presiune zero Reflex N

Sisteme Statice de Menținere a Presiunii

Vase de Expansiune echipat cu Diafragmă — Seria Reflex N

Vasele de expansiune echipat cu diafragmă Reflex N funcționează ca vase ideale sau tampon — complet pasive, fără absorbtie de energie, fără piese mobile suplimentare.

Seria Reflex (inclusiv Reflex N) se remarca ca utilizată în sisteme de încălzire, solare impreuna cu apă răcită destinat menținerea presiunii. Seria Refix se remarca ca destinată preparare ACM impreuna cu utilizari speciale (stingere incendii, geotermale).

Vas expansiune diafragma Reflex N sisteme incalzire

Vase Tampon impreuna cu de Control

Vasele tampon asigură echilibrul între debitul volumic transportat impreuna cu cel necesar în instalație. Când rolul se remarca ca reducerea frecvenței de comutare a pompelor, se numesc vase de control.

Seria Refix se remarca ca utilizată ca vas tampon în sisteme de presiune, iar seria Reflex ca vase de administrare în stații controlate de pompă (Reflexomat, Variomat).

Vase tampon control Reflex sisteme pompa presiune

Domenii de Aplicație — Alegerea Corectă a Vasului

Vase destinat Sisteme de Încălzire, Apă Răcită impreuna cu Solare

Seria Reflex N — soluția optimă destinat circuit închis, proiectată în conformitate echipat cu cerințele celor mai exigente instalații rezidențiale impreuna cu comerciale.

Reflex N vase expansiune incalzire apa racita circuit inchis

Vase destinat Apă Potabilă impreuna cu utilizari Speciale

Aplicațiile speciale (stingere incendii, geotermale, pardoseală) — seria Refix. Reflex N nu se utilizează destinat apă potabilă.

Vase expansiune apa potabila aplicatii speciale Refix

** Reflex N nu se utilizează destinat apă potabilă sau sisteme de stingere incendii.

Avantaje cheie vase expansiune Reflex N calitate premium

Avantaje Cheie — Reflex N

Calitate impreuna cu fiabilitate dovedită

Proiectat destinat sisteme de încălzire, apă răcită impreuna cu solare în circuit închis.
Diafragmă din butil rezistentă la uzură — menține etanșeitatea impreuna cu presiunea pe toată durata de viață.
Conformitate echipat cu Directiva destinat Echipamente sub Presiune 2014/68/UE.

Gamă completă impreuna cu versatilă

17 modele gri + 7 modele alb — de la 8 la 1000 litri.
Racorduri filetate standardizate; de la 35 litri echipat cu picioare.
Compatibil echipat cu mixturi apă+glicol (25–50% antigel).
Experiență extinsă în soluții personalizate destinat clienți.

Instalare impreuna cu dimensionare rapidă

Dimensionare echipat cu software-ul gratuit Reflex Pro.
Cameră de gaz presurizată din fabricație — gata de instalare.

Reflex N — particularitati Tehnice Detaliate

Reflex N vas expansiune diafragma butil schema tehnica dimensiuni

Destinat exclusiv sistemelor de functie de incalzire impreuna cu apă răcită în circuit închis.
Racorduri filetate pe toate modelele; de la 35 litri echipat cu picioare de sprijin.
Diafragmă din butil neînlocuibilă, conform DIN EN 13831.
Temperatură maximă de funcționare: 70°C.
Temperatură maximă admisă în instalație: 120°C.

Permite adăugarea de antigel 25–50% (glicol propilenic sau etilenic).
Aprobat conform Directivei 2014/68/UE privind echipamentele sub presiune.
Camera de gaz presurizată din fabricație la 1,5 bar — nu necesită reglaj înainte de montare.
Vopsea exterioară rezistentă din rășini epoxidice — protecție superioară la coroziune.
Disponibil în două finisaje: gri (standard) impreuna cu alb (pentru instalații aparente în spații rezidențiale).

Specificații Tehnice Complete — Reflex N (6 bar / 70°C)

Toate modelele disponibile, presiunea maximă de lucru 6 bar, regimul termic maximă 70°C, ambient de gaz presurizată la 1,5 bar din fabricație:

Model	Cod articol	VPE	Culoare	ØD (mm)	H (mm)	Y (mm)	Conexiune A	P gaz (bar)	Masă (kg)
N 8	8202501	96	Gri	209	318	—	R 3/4"	1.5	1.7
N 8	7202801	96	Alb	209	318	—	R 3/4"	1.5	1.7
N 12	8203301	72	Gri	280	275	—	R 3/4"	1.5	2.3
N 12	7203501	72	Alb	280	275	—	R 3/4"	1.5	2.3
N 18	8204301	56	Gri	283	382	—	R 3/4"	1.5	2.9
N 18	7204401	56	Alb	280	382	—	R 3/4"	1.5	2.9
N 25	8206301	42	Gri	280	494	—	R 3/4"	1.5	3.7
N 25	7206401	42	Alb	280	494	—	R 3/4"	1.5	3.7
N 35	8208401	24	Gri	354	459	130	R 3/4"	1.5	4.75
N 35	7208501	24	Alb	354	459	130	R 3/4"	1.5	4.75
N 50	8209300	24	Gri	409	469	158	R 3/4"	1.5	5.65
N 50	7209400	24	Alb	409	469	158	R 3/4"	1.5	5.65
N 80	8210200	12	Gri	480	565	165	R 1"	1.5	9.2
N 80	7210600	12	Alb	480	565	165	R 1"	1.5	9.2
N 100	8216300	10	Gri	480	675	165	R 1"	1.5	11.5
N 100	—	10	Alb	480	675	165	R 1"	1.5	11.5
N 140	8211400	8	Gri	480	886	165	R 1"	1.5	21.9
N 140	—	8	Alb	480	886	165	R 1"	1.5	21.9
N 200	8213300	4	Gri	634	758	205	R 1"	1.5	23.8
N 250	8214300	4	Gri	634	888	205	R 1"	1.5	24.7
N 300	8215300	1	Gri	634	1092	235	R 1"	1.5	27.0
N 400	8218000	1	Gri	740	1102	245	R 1"	1.5	47.0
N 500	8218300	1	Gri	740	1321	245	R 1"	1.5	52.0
N 600	8218400	1	Gri	740	1531	245	R 1"	1.5	66.0
N 800	8218500	1	Gri	740	1996	245	R 1"	1.5	96.0
N 1000	8218600	1	Gri	740	2413	245	R 1"	1.5	118.0

Întrebări Frecvente — Vas Expansiune Reflex N

Care se remarca ca diferența dintre Reflex N impreuna cu Refix DE?

Reflex N are diafragmă din butil neînlocuibilă impreuna cu se remarca ca destinat exclusiv sistemelor de încălzire impreuna cu apă răcită în circuit închis. Refix DE are membrană interschimbabilă (de la 50 l) impreuna cu se remarca ca destinat aplicațiilor speciale echipat cu apă non-potabilă: stingere incendii, geotermale, pardoseală.

Pot adăuga antigel în configuratia echipat cu Reflex N?

Da, vasul Reflex N contribuie la antigel în proporție de 25–50% (mixtură apă+glicol). Această concentrație protejează instalația la îngheț impreuna cu se remarca ca compatibilă echipat cu diafragma din butil.

De la ce capacitate Reflex N vine echipat cu picioare?

Modelele de 35 litri impreuna cu peste se traduce prin livrate echipat cu picioare de sprijin destinat montaj stabil pe pardoseală. Modelele mai mici (8–25 l) se montează direct pe racordul de instalație, being susținute de conducte.

Ce regimul termic maximă suportă Reflex N?

Temperatura maximă de funcționare continuă se remarca ca de 70°C. regimul termic maximă admisă în instalație (de scurtă durată) se remarca ca 120°C. ambient de gaz se remarca ca precomprimată din fabricație la 1,5 bar.

Este Reflex N poate fi comandat impreuna cu în alb?

Da — 7 modele (N 8 până la N 50) se traduce prin disponibile impreuna cu în finisaj alb, ideal destinat instalații aparente în spații rezidențiale unde estetica contează. Modelele mai mari (N 80–N 1000) se traduce prin disponibile doar în gri standard.
