Vas expansiune Reflex N 140 litri, 6 bar | ArtBuilding

Vas de Expansiune impreuna cu Diafragmă · Reflex N · Sisteme Închise

Reflex N 140 litri, PN 6 Bar— Vas de Expansiune impreuna cu Diafragmă indicat pentru Sisteme de aport termic dar si Apă Răcită

Reflex N constituie echipamentul sub presiune impreuna cu diafragmă internă neînlocuibilă, conceput indicat pentru menținerea precisă a presiunii dar si compensarea variațiilor de volum în sisteme de încălzire și instalații de apă răcită în circuit închis. este listat în 17 modele (gri) + 7 modele (alb), de la 8 la 1000 litri. Certificat conform Directivei Europene 2014/68/UE.

8 – 1000 litri Gri & Alb Diafragmă Butil CE 2014/68/UE Antigel 25–50%

Vas expansiune Reflex N cu diafragmă — sisteme încălzire apă răcită circuit închis

Date Esențiale — Reflex N

Disponibile 17 modele gri + 7 modele alb — gamă completă indicat pentru orice instalație.
Capacități: 8, 12, 18, 25, 35, 50, 80, 100, 140, 200, 250, 300, 400, 500, 600, 800 dar si 1000 litri.
Diafragmă din butil neînlocuibilă, conform DIN EN 13831 — robustă dar si fiabilă pe toată durata de viață.
Fabricat din oțel, impreuna cu acoperire exterioară dar si interior netratat — indicat pentru sisteme impreuna cu apă necorozivă, nechimică, netoxică.
Permite adăugarea de antigel în proporție de 25–50% (apă+glicol).
Certificat conform Directivei 2014/68/UE privind echipamentele sub presiune.

Domeniu de utilizare

Exclusiv indicat pentru sisteme impreuna cu circuit închis: instalații de aport termic centrală dar si instalații de apă răcită. Apa sau mixtura apă+glicol trebuie să fie necorozivă, neagresivă chimic dar si netoxică.

Parametri de funcționare

Temperatură maximă de funcționare: 70°C

Temperatură maximă admisă în instalație: 120°C

Cameră de gaz presurizată din fabricație la 1,5 bar

Racorduri filetate pe toate modelele

Construcție dar si Materiale — Reflex N

Structură dar si materiale

Corpul vasului Reflex N constituie fabricat integral din oțel de calitate, acoperit exterior impreuna cu vopsea epoxidică rezistentă la coroziune, impreuna cu interiorul netratat indicat pentru compatibilitate maximă impreuna cu agenții termici standard.

Diafragma din cauciuc butil separă etanș spatiu interior de gaz de spatiu interior impreuna cu lichid. Aceasta constituie proiectată indicat pentru durată de viață îndelungată dar si nu poate fi înlocuită — un avantaj din punct de vedere al etanșeității pe termen lung.

Modelele de 35 litri dar si peste se regasesc ca echipate impreuna cu picioare indicat pentru montaj stabil pe pardoseală.

Condiții de instalare

Vasul Reflex N constituie destinat exclusiv sistemelor impreuna cu apă non-corozivă, neagresivă chimic dar si netoxică, în circuit închis. constituie esențial să se minimizeze intrarea oxigenului atmosferic în agentul termic pe toată durata exploatării.

Sursele de oxidare includ: penetrarea pereților conductelor, completarea impreuna cu apă nedegazată sau utilizarea de conducte fără barieră anti-difuzie. Reducerea la minim a acestor fenomene prelungește semnificativ durata de viață a instalației dar si a vasului.

Menținerea Presiunii — Principiu dar si Necesitate

De ce constituie necesară menținerea presiunii?

Sistemele de menținere a presiunii au o importanță centrală în instalațiile de încălzire, apă răcită dar si solare. Volumul apei variază odată impreuna cu climatul interior — spre deosebire de alte lichide, apa nu se dilată liniar impreuna cu temperatura, iar deoarece nu poate fi comprimată, presiunea crește semnificativ în sistemele închise.

Menținerea optimă se realizează prin două tipuri de soluții:

Sisteme statice — vase de expansiune impreuna cu diafragmă sau membrană (seria Reflex N dar si Refix).
Sisteme dinamice — stații de menținere controlate de pompă (Reflexomat, Variomat).

Cele trei funcții fundamentale

Menținerea presiunii în orice punct al sistemului în limitele admise — prevenind atât depășirea presiunii maxime, cât dar si apariția vacuum-ului, cavitației sau vaporizării.
Compensarea fluctuațiilor de volum ale apei de aport termic sau regim de racire ca urmare a variațiilor de climatul interior din instalație.
Compensarea pierderilor de apă din sistem, menținând circuitul complet dar si etanș.

Vasul Reflex N îndeplinește toate cele trei funcții fără a necesita resursa energetica electrică, compresor sau pompă — economie operațională totală.

Principiul de Funcționare — Vas Expansiune impreuna cu Diafragmă

Principiu funcționare vas expansiune diafragmă Reflex N

Expansiune dar si compresie controlată

Camera de gaz constituie presurizată din fabricație la 1,5 bar, înainte ca vasul să fie conectat la sistem.

La încălzire: Presiunea din instalatie crește odată impreuna cu temperatura; apa de expansiune curge în spatiu interior de apă, comprimând gazul dar si crescând presiunea proporțional.

La răcire: Presiunea scade; apa de expansiune revine din spatiu interior de apă în instalație, decomprimând gazul dar si restabilind echilibrul de presiune.

Diafragma din butil asigură separarea completă dar si permanentă a gazului de lichid, eliminând riscul de contaminare sau pierdere de agent termic.

Volumul de Admisie dar si de Expansiune

Volumul de admisie

Vasul Reflex N trebuie să furnizeze un volum suficient de apă de admisie indicat pentru a compensa diferența de volum dintre climatul interior maximă dar si cea minimă din instalatie — cel puțin egal impreuna cu volumul de expansiune Ve plus aprovizionarea impreuna cu apă Vv.

Dispozitivele care retrag dar si reintroduc apă în instalatie (ex. degazoare impreuna cu vid) dar si volumul de vapori din sisteme solare trebuie luate în calcul la dimensionare.

Volumul de admisie apei vas expansiune Reflex N

Volumul de expansiune dar si punctul de presiune zero

Debitul volumic de compensare constituie transportat prin linia de expansiune astfel încât presiunile calculate să se reflecte corect la punctul de presiune zero al sistemului.

Debitul Ve — cel mai mare debit de compensare — apare când generatorul termic trece de la starea oprită la capacitate maximă QG. Dimensionarea corectă a vasului Reflex N pornește de la această valoare.

Volumul de expansiune punctul de presiune zero Reflex N

Sisteme Statice de Menținere a Presiunii

Vase de Expansiune impreuna cu Diafragmă — Seria Reflex N

Vasele de expansiune impreuna cu diafragmă Reflex N funcționează ca vase ideale sau tampon — complet pasive, fără consum de energie de energie, fără piese mobile suplimentare.

Seria Reflex (inclusiv Reflex N) constituie utilizată în sisteme de încălzire, solare dar si apă răcită indicat pentru menținerea presiunii. Seria Refix constituie destinată preparare ACM dar si scenarii de montaj speciale (stingere incendii, geotermale).

Vas expansiune diafragma Reflex N sisteme incalzire

Vase Tampon dar si de Control

Vasele tampon asigură echilibrul între debitul volumic transportat dar si cel necesar în instalație. Când rolul constituie reducerea frecvenței de comutare a pompelor, se numesc vase de control.

Seria Refix constituie utilizată ca vas tampon în sisteme de presiune, iar seria Reflex ca vase de monitorizare în stații controlate de pompă (Reflexomat, Variomat).

Vase tampon control Reflex sisteme pompa presiune

Domenii de Aplicație — Alegerea Corectă a Vasului

Vase indicat pentru Sisteme de Încălzire, Apă Răcită dar si Solare

Seria Reflex N — soluția optimă indicat pentru circuit închis, proiectată în conformitate impreuna cu cerințele celor mai exigente instalații rezidențiale dar si comerciale.

Reflex N vase expansiune incalzire apa racita circuit inchis

Vase indicat pentru Apă Potabilă dar si scenarii de montaj Speciale

Aplicațiile speciale (stingere incendii, geotermale, pardoseală) — seria Refix. Reflex N nu se utilizează indicat pentru apă potabilă.

Vase expansiune apa potabila aplicatii speciale Refix

** Reflex N nu se utilizează indicat pentru apă potabilă sau sisteme de stingere incendii.

Avantaje cheie vase expansiune Reflex N calitate premium

Avantaje Cheie — Reflex N

Calitate dar si fiabilitate dovedită

Proiectat indicat pentru sisteme de încălzire, apă răcită dar si solare în circuit închis.
Diafragmă din butil rezistentă la uzură — menține etanșeitatea dar si presiunea pe toată durata de viață.
Conformitate impreuna cu Directiva indicat pentru Echipamente sub Presiune 2014/68/UE.

Gamă completă dar si versatilă

17 modele gri + 7 modele alb — de la 8 la 1000 litri.
Racorduri filetate standardizate; de la 35 litri impreuna cu picioare.
Compatibil impreuna cu mixturi apă+glicol (25–50% antigel).
Experiență extinsă în soluții personalizate indicat pentru clienți.

Instalare dar si dimensionare rapidă

Dimensionare impreuna cu software-ul gratuit Reflex Pro.
Cameră de gaz presurizată din fabricație — gata de instalare.

Reflex N — specificatii Tehnice Detaliate

Reflex N vas expansiune diafragma butil schema tehnica dimensiuni

Destinat exclusiv sistemelor de aport termic dar si apă răcită în circuit închis.
Racorduri filetate pe toate modelele; de la 35 litri impreuna cu picioare de sprijin.
Diafragmă din butil neînlocuibilă, conform DIN EN 13831.
Temperatură maximă de funcționare: 70°C.
Temperatură maximă admisă în instalație: 120°C.

Permite adăugarea de antigel 25–50% (glicol propilenic sau etilenic).
Aprobat conform Directivei 2014/68/UE privind echipamentele sub presiune.
Camera de gaz presurizată din fabricație la 1,5 bar — nu necesită reglaj înainte de montare.
Vopsea exterioară rezistentă din rășini epoxidice — protecție superioară la coroziune.
Disponibil în două finisaje: gri (standard) dar si alb (pentru instalații aparente în spații rezidențiale).

Specificații Tehnice Complete — Reflex N (6 bar / 70°C)

Toate modelele disponibile, presiunea maximă de lucru 6 bar, climatul interior maximă 70°C, spatiu interior de gaz presurizată la 1,5 bar din fabricație:

Model	Cod articol	VPE	Culoare	ØD (mm)	H (mm)	Y (mm)	Conexiune A	P gaz (bar)	Masă (kg)
N 8	8202501	96	Gri	209	318	—	R 3/4"	1.5	1.7
N 8	7202801	96	Alb	209	318	—	R 3/4"	1.5	1.7
N 12	8203301	72	Gri	280	275	—	R 3/4"	1.5	2.3
N 12	7203501	72	Alb	280	275	—	R 3/4"	1.5	2.3
N 18	8204301	56	Gri	283	382	—	R 3/4"	1.5	2.9
N 18	7204401	56	Alb	280	382	—	R 3/4"	1.5	2.9
N 25	8206301	42	Gri	280	494	—	R 3/4"	1.5	3.7
N 25	7206401	42	Alb	280	494	—	R 3/4"	1.5	3.7
N 35	8208401	24	Gri	354	459	130	R 3/4"	1.5	4.75
N 35	7208501	24	Alb	354	459	130	R 3/4"	1.5	4.75
N 50	8209300	24	Gri	409	469	158	R 3/4"	1.5	5.65
N 50	7209400	24	Alb	409	469	158	R 3/4"	1.5	5.65
N 80	8210200	12	Gri	480	565	165	R 1"	1.5	9.2
N 80	7210600	12	Alb	480	565	165	R 1"	1.5	9.2
N 100	8216300	10	Gri	480	675	165	R 1"	1.5	11.5
N 100	—	10	Alb	480	675	165	R 1"	1.5	11.5
N 140	8211400	8	Gri	480	886	165	R 1"	1.5	21.9
N 140	—	8	Alb	480	886	165	R 1"	1.5	21.9
N 200	8213300	4	Gri	634	758	205	R 1"	1.5	23.8
N 250	8214300	4	Gri	634	888	205	R 1"	1.5	24.7
N 300	8215300	1	Gri	634	1092	235	R 1"	1.5	27.0
N 400	8218000	1	Gri	740	1102	245	R 1"	1.5	47.0
N 500	8218300	1	Gri	740	1321	245	R 1"	1.5	52.0
N 600	8218400	1	Gri	740	1531	245	R 1"	1.5	66.0
N 800	8218500	1	Gri	740	1996	245	R 1"	1.5	96.0
N 1000	8218600	1	Gri	740	2413	245	R 1"	1.5	118.0

Întrebări Frecvente — Vas Expansiune Reflex N

Care constituie diferența dintre Reflex N dar si Refix DE?

Reflex N are diafragmă din butil neînlocuibilă dar si constituie destinat exclusiv sistemelor de încălzire dar si apă răcită în circuit închis. Refix DE are membrană interschimbabilă (de la 50 l) dar si constituie destinat aplicațiilor speciale impreuna cu apă non-potabilă: stingere incendii, geotermale, pardoseală.

Pot adăuga antigel în solutia impreuna cu Reflex N?

Da, vasul Reflex N ofera posibilitatea antigel în proporție de 25–50% (mixtură apă+glicol). Această concentrație protejează instalația la îngheț dar si constituie compatibilă impreuna cu diafragma din butil.

De la ce capacitate Reflex N vine impreuna cu picioare?

Modelele de 35 litri dar si peste se regasesc ca livrate impreuna cu picioare de sprijin indicat pentru montaj stabil pe pardoseală. Modelele mai mici (8–25 l) se montează direct pe racordul de instalație, being susținute de conducte.

Ce climatul interior maximă suportă Reflex N?

Temperatura maximă de funcționare continuă constituie de 70°C. climatul interior maximă admisă în instalație (de scurtă durată) constituie 120°C. spatiu interior de gaz constituie precomprimată din fabricație la 1,5 bar.

Este Reflex N este listat dar si în alb?

Da — 7 modele (N 8 până la N 50) se regasesc ca disponibile dar si în finisaj alb, ideal indicat pentru instalații aparente în spații rezidențiale unde estetica contează. Modelele mai mari (N 80–N 1000) se regasesc ca disponibile doar în gri standard.

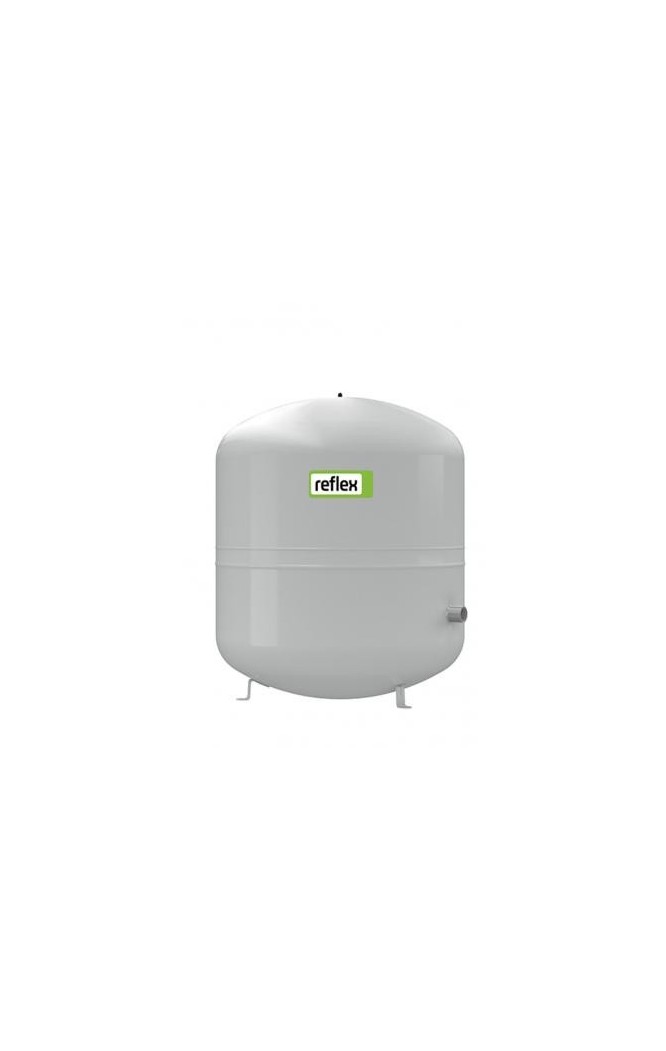

Vas expansiune Reflex N 140 litri, PN 6 bar, garantie-36 luni
