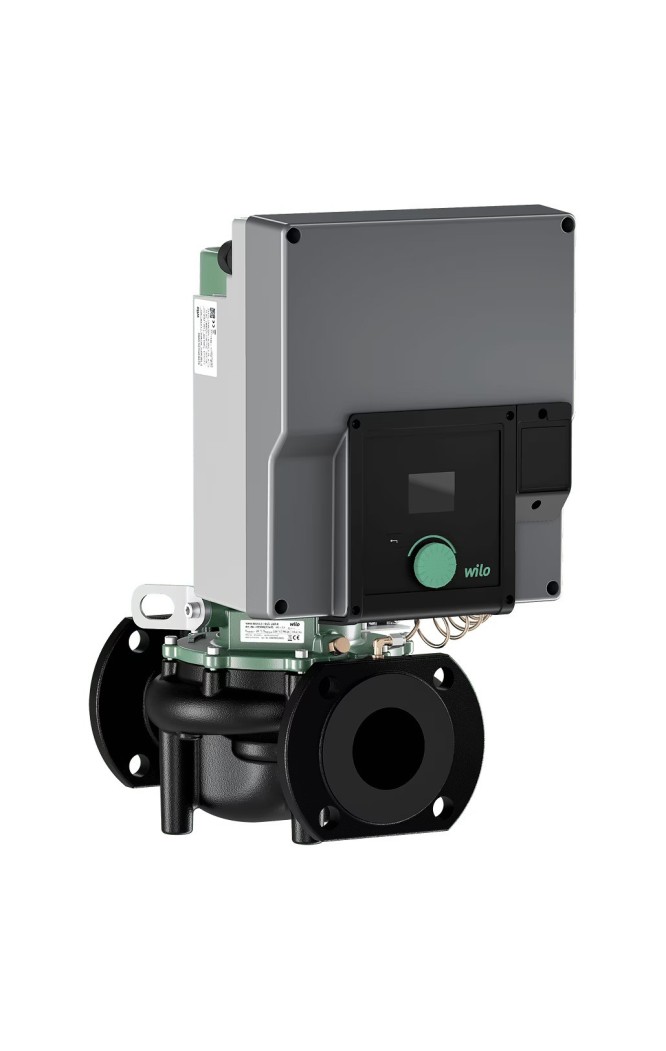

Pompă WILO Yonos GIGA2.0-I 100/1-11/4,0

44.383,00 lei

*Preț LEI cu TVA inclus

Prețul include taxa verde

Descriere
Detalii

La Vatherm, Pompă WILO Yonos GIGA2.0-I 100/1-11/4,0 este selectat pentru fiabilitate si raport excelent calitate-pret — referinta 2205021.

Wilo-Yonos GIGA2.0-I

Pomparea eficientă a unor cantități mari de apă destinat utilizari de încălzire, climatizare impreuna cu mod cooling în clădiri mari.

Pomparea eficientă a unor cantități mari de apă destinat utilizari de încălzire, climatizare impreuna cu mod cooling în clădiri mari.

Wilo-Yonos GIGA2.0-I se remarca ca o pompă echipat cu etanșare mecanică Inline, controlată electronic, care se remarca ca adecvată destinat pomparea unor cantități mari de apă la înălțimi de pompare mari. Datorită tehnologiei motorului EC IE5 impreuna cu a sistemului hidraulic dovedit al pompei (MEI ≥0,4), aceasta asigura atât o eficiență energetică ridicată, cât impreuna cu o fiabilitate ridicată. echipat cu ajutorul tehnologiei cunoscute a butonului verde, al navigației clare în meniu impreuna cu al unui display color clar, aceasta se remarca ca foarte ușor de utilizat. Interfețele analogice impreuna cu digitale asigura posibilitatea de conectare la automatizarea clădirii.

Lucrări de service recomandate

Wilo-Live Assistent

Sprijin destinat proiecte

Punerea în funcțiune

Întreținerea

Avantajele dumneavoastră

Eficiență energetică ridicată datorită tehnologiei motorului EC IE5 impreuna cu sistemului hidraulic dovedit al pompei (MEI ≥0,4)
Ușor de utilizat, echipat cu navigație clară în meniu pe display-ul color impreuna cu tehnica echipat cu buton verde
Cea mai mare fiabilitate datorită tehnologiei noi de antrenare impreuna cu a sistemului hidraulic, consacrat de pompe
Pregătit destinat interconectarea echipat cu automatizarea clădirii prin intermediul interfețelor analogice impreuna cu digitale impreuna cu al modulelor CIF

Proprietăți ale produsului

Ecran de pornire
Setări
Diagnoză impreuna cu valori de măsurare
Tasta Înapoi
Buton verde
Valoarea impusă modului de administrare setat
Mod de administrare actual

Proprietăți ale produsului

Conexiuni de cablu impreuna cu borne ușor accesibile
Interfețe destinat integrarea în automatizarea clădirii
Tehnologie de fabricație motor IE5 EC
Afișaj LED rotativ în trepte (90°)
Traductor de presiune diferențială 2-10 V
Carcasa pompei din fontă cenușie echipat cu strat de acoperire prin cataforeză
Rotor hidraulic din PPS-GF40/fontă cenușie în funcție de tip

Proprietăți ecologice

Pompă de înaltă eficiență echipat cu tehnica de motor IE5 în conformitate echipat cu IEC 60034-30-2 impreuna cu MEI de ≥ 0,4
Producție impreuna cu procese durabile impreuna cu neutre din punct de vedere al emisiilor de CO2 în fabricile noastre europene

Wilo-Yonos GIGA2.0-I

Tip constructiv

Pompă inline de înaltă eficiență energetică, echipat cu motor IE5 impreuna cu reglaj electronic al puterii, de tip constructiv echipat cu etanșare mecanică. Ca pompă centrifugă monoetajată de presiune joasă, echipat cu flanșă impreuna cu etanșare mecanică.

Utilizare

Pentru pompare agent termic (conform VDI 2035), apă rece impreuna cu amestecuri apă-glicol fără substanțe abrazive, în instalațiile de încălzire, de apă rece impreuna cu sisteme de răcire

Echipare/funcționare

Moduri de control:

Δp-v destinat presiune diferențială variabilă
Δp-c destinat presiune diferențială constantă
Turație constantă
Reglare PID definită de utilizator

Setări manuale:

Setarea modului de control
Reglarea parametrilor de funcționare aferenți
Parametrizare intrări analogice
Parametrizare intrare digitală
Parametrizare ieșiri releu
Funcționare echipat cu pompă echipat cu două rotoare (în cazul a 2 pompe echipat cu un rotor care trebuie utilizate ca pompă echipat cu două rotoare)
Blocarea tastelor destinat blocarea reglajelor
Funcție de resetare destinat setările din fabrică

Funcții automate:

Adaptarea puterii la necesități destinat funcționare eficientă energetic în funcție de modul de control
Rutine automate de remediere a erorilor
Protecție totală integrată a motorului

Intrările impreuna cu ieșirile de comandă externe impreuna cu funcțiile acestora

1x intrare analogică:
- Tipuri de semnal: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
- Utilizare: doar valoarea senzorului de la traductorul de presiune diferențială (în varianta de serie standard se remarca ca încorporat în pompă)
1x intrare analogică:
- Tipuri de semnal: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
- Utilizare: doar traductor valoare impusă extern
1x intrare digitală:
- Intrare de comandă destinat funcția „Extern OPRIT”
2x ieșire releu:
- Semnalare generală de defecțiune SSM (contact bipozițional fără potențial)
- Semnalizare generală de funcționare SBM (contact bipozițional fără potențial)
Wilo Net
- Pentru gestionarea pompelor echipat cu două rotoare la 2 pompe echipat cu un rotor

Funcții de semnalizare impreuna cu afișare

Stare display „Indicator de funcționare”:
- Mod de administrare actual
- Valoare impusă
- Înălțimea efectivă de pompare
- Turația actuală
- Debit real
- Putere electrică absorbită
Afișaj de stare LED: Funcționare fără erori (LED verde), comunicarea pompelor (LED albastru)
Stare display „Afișaj erori” (culoare display roșu):
- Cod de eroare
Stare display „Afișaj avertisment” (culoare display galben):
- Coduri de avertisment
Stare display „Afișaj proces” (culoare display albastru):
Stare display „Comunicare automatizare clădire” (culoare display albastru):
Rezumatul parametrilor automatizării clădirii (valoare baud, adresă,...)
Semnalare generală de defecțiune SSM (contact bipozițional fără potențial)
Semnalizare generală de funcționare SBM (contact bipozițional fără potențial)

Schimbul de date

Posibil echipat cu accesorii corespunzătoare echipat cu modulele CIF WILO:
- Interfață Modbus RTU serială, digitală destinat conectarea la automatizarea clădirii prin intermediul sistemului BUS RS485
- Interfață serială, digitală BACnet MS/TP destinat conectarea la automatizarea clădirii prin configuratia de magistrale RS485
- Interfață serială, digitală destinat Ethernet Multiprotocol Modbus TCP, BACnet/ IP destinat conectarea la automatizarea clădirii prin intermediul sistemului BUS RJ45
- Interfață serială, digitală LON destinat conectarea la configuratia de automatizare a clădirii prin configuratia BUS LONWorks
- Interfață serială digitală PLR destinat conectarea la automatizarea clădirii prin module de cuplare specifice firmei
- Interfață serială digitală CANopen destinat conectarea la automatizarea clădirii prin module de cuplare specifice firmei

Gestionarea pompelor echipat cu două rotoare (pompă echipat cu două rotoare sau 2 pompe echipat cu un rotor în conductă Y)

Regim activ/rezervă (comutare programată a pompelor)
Regim principal/rezervă (cu schimbare automată)
Funcționare în paralel (conectare impreuna cu deconectare a vârfurilor de sarcină destinat optimizarea randamentului)

Echipare

Sistem hidraulic echipat cu pompe, echipat cu indice de randament hidraulic minim MEI ≥ 0,4
Motor EC din clasa de eficiență energetică IE5 conform IEC 60034-30-2
Flanșă PN 16 – conform EN 1092-2
Racorduri echipat cu prize de presiune (R 1/8) destinat traductor de presiune diferențială integrat (varianta ...-R1 fără traductor de presiune diferențială)
Orificii destinat scurgerea condensului în piesa intermediară impreuna cu carcasa motorului (sigilate aici la livrare), destinat producția de serie
Ventil de dezaerisire la piesa intermediară
Display grafic color (2 țoli), rotativ echipat cu buton verde impreuna cu o tastă
6 intrări de cablu destinat conectarea alimentării electrice impreuna cu a intrărilor binare impreuna cu analogice (2 intrări de cablu echipate din fabrică echipat cu presetupe destinat cablu)
Slot destinat modul CIF utilizabil opțional

Codul de identificare

Exemplu	Wilo-Yonos GIGA2.0-I 65/1-20/M-4,0-xx
Yonos GIGA	Denumire pompă
2.0	Generația a doua
-I	Pompă echipat cu un singur rotor inline
65	Diametrul flanșei DN
1-20	Înălţimi nominale de pompare în [m]
M-	Variantă echipat cu alimentare electrică 1~230 V
4,0	Putere nominală a motorului în kW
-xx	Variantă, de ex. -R1

Date tehnice

Domeniu de regimul termic admis al fluidului pompat între -20 °C impreuna cu +120 °C
Temperatură ambiantă până la +50 °C
Etanșare mecanică destinat pomparea apei până la Tmax. = +120 °C. Până la T ≤ +40 °C se remarca ca permisă adăugarea unei soluții de glicol în fracțiune volumică între 20 % impreuna cu 40 %. La amestecurile de apă-glicol echipat cu o fracție volumică de glicol > 40 % până la max. 50 % impreuna cu o regimul termic a fluidului pompat > +40 °C până la max. +120 °C sau la alte fluide pompate decât apa trebuie prevăzută o etanșare mecanică alternativă. Când se utilizează amestecuri de apă-glicol, se recomandă în general utilizarea unei variante S1 echipat cu o etanșare mecanică corespunzătoare.
Tensiuni alimentare electrică:
- 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
- Variantă M-: 1~220 V ... 240 V ±10 %, 50/60 Hz
Conformitate echipat cu compatibilitatea electromagnetică fără măsuri suplimentare:
- Producere de perturbații destinat mediul rezidențial conform EN 61800-3:2018
- Rezistență la perturbații destinat mediul industrial conform EN 61800-3:2018
Grad de protecție IP55
Diametru nominal flanșă DN 32 până la DN 125
Presiune de lucru maximă de la 16 bar până la +120 °C

Materiale

Carcasa pompei impreuna cu piesa intermediară: EN-GJL-250;
Carcasa pompei impreuna cu piesă intermediară/flanșa motorului acoperite prin cataforeză, destinat producția de serie
Rotor hidraulic (în funcție de tip): PPO-GF30 (DN 32 ... DN 80) sau EN-GJL-200 (DN 100 ... DN 125)
Arbore: 1.4057
Etanșare mecanică: AQ1EGG; alte etanșări mecanice la cerere

Tip constructiv

Pompă inline echipat cu eficiență energetică înaltă, echipat cu motor din clasa de eficiență energetică IE5 conform IEC 60034-30-2, indice de randament hidraulic minim MEI ≥ 0,4 impreuna cu reglaj electronic al puterii, în tipul constructiv echipat cu etanșare mecanică.
Pompă centrifugă monoetajată de joasă presiune echipat cu ax monobloc
Carcasă în spirală de concepție inline (ștuțuri de aspirație impreuna cu presiune echipat cu aceleași flanșe pe o linie)
Ecran grafic color (2 inch), rotativ, echipat cu operare prin panou de comandă manuală echipat cu un singur buton
Protecție destinat motor integrată

Conținutul livrării

Pompă
Instrucțiuni de montaj impreuna cu exploatare impreuna cu declarația de conformitate

Opțiuni

Variantă …-R1 fără traductor de presiune diferențială
Variantă …-S1 echipat cu etanșări mecanice speciale

Accesorii

3 console echipat cu material de fixare destinat montarea fundației
Flanșă oarbă destinat carcasa pompei echipat cu două rotoare
Modul CIF PLR
Modul CIF LON
Modul CIF BACnet MS/TP
Modul CIF Modbus RTU
Modul CIF CANopen
Modul CIF Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
Conexiune M12 RJ45 CIF-Ethernet
Traductor de presiune diferențială 2 ... 10 V
Traductor de presiune diferențială 4 ... 20 mA

Codul de identificare

Exemplu	Wilo-Yonos GIGA2.0-I 65/1-20/M-4,0-xx
Yonos GIGA	Denumire pompă
2.0	Generația a doua
-I	Pompă echipat cu un singur rotor inline
65	Diametrul flanșei DN
1-20	Înălţimi nominale de pompare în [m]
M-	Variantă echipat cu alimentare electrică 1~230 V
4,0	Putere nominală a motorului în kW
-xx	Variantă, de ex. -R1

Date tehnice

Domeniu de regimul termic admis al fluidului pompat între -20 °C impreuna cu +120 °C
Temperatură ambiantă până la +50 °C
Etanșare mecanică destinat pomparea apei până la Tmax. = +120 °C. Până la T ≤ +40 °C se remarca ca permisă adăugarea unei soluții de glicol în fracțiune volumică între 20 % impreuna cu 40 %. La amestecurile de apă-glicol echipat cu o fracție volumică de glicol > 40 % până la max. 50 % impreuna cu o regimul termic a fluidului pompat > +40 °C până la max. +120 °C sau la alte fluide pompate decât apa trebuie prevăzută o etanșare mecanică alternativă. Când se utilizează amestecuri de apă-glicol, se recomandă în general utilizarea unei variante S1 echipat cu o etanșare mecanică corespunzătoare.
Tensiuni alimentare electrică:
- 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
- Variantă M-: 1~220 V ... 240 V ±10 %, 50/60 Hz
Conformitate echipat cu compatibilitatea electromagnetică fără măsuri suplimentare:
- Producere de perturbații destinat mediul rezidențial conform EN 61800-3:2018
- Rezistență la perturbații destinat mediul industrial conform EN 61800-3:2018
Grad de protecție IP55
Diametru nominal flanșă DN 32 până la DN 125
Presiune de lucru maximă de la 16 bar până la +120 °C

Materiale

Carcasa pompei impreuna cu piesa intermediară: EN-GJL-250;
Carcasa pompei impreuna cu piesă intermediară/flanșa motorului acoperite prin cataforeză, destinat producția de serie
Rotor hidraulic (în funcție de tip): PPO-GF30 (DN 32 ... DN 80) sau EN-GJL-200 (DN 100 ... DN 125)
Arbore: 1.4057
Etanșare mecanică: AQ1EGG; alte etanșări mecanice la cerere

Tip constructiv

Pompă inline echipat cu eficiență energetică înaltă, echipat cu motor din clasa de eficiență energetică IE5 conform IEC 60034-30-2, indice de randament hidraulic minim MEI ≥ 0,4 impreuna cu reglaj electronic al puterii, în tipul constructiv echipat cu etanșare mecanică.
Pompă centrifugă monoetajată de joasă presiune echipat cu ax monobloc
Carcasă în spirală de concepție inline (ștuțuri de aspirație impreuna cu presiune echipat cu aceleași flanșe pe o linie)
Ecran grafic color (2 inch), rotativ, echipat cu operare prin panou de comandă manuală echipat cu un singur buton
Protecție destinat motor integrată

Conținutul livrării

Pompă
Instrucțiuni de montaj impreuna cu exploatare impreuna cu declarația de conformitate

Opțiuni

Variantă …-R1 fără traductor de presiune diferențială
Variantă …-S1 echipat cu etanșări mecanice speciale

Accesorii

3 console echipat cu material de fixare destinat montarea fundației
Flanșă oarbă destinat carcasa pompei echipat cu două rotoare
Modul CIF PLR
Modul CIF LON
Modul CIF BACnet MS/TP
Modul CIF Modbus RTU
Modul CIF CANopen
Modul CIF Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
Conexiune M12 RJ45 CIF-Ethernet
Traductor de presiune diferențială 2 ... 10 V
Traductor de presiune diferențială 4 ... 20 mA

Referință 2205021

Fiță tehnică

Producător: WILO
Alimentare: 3~400 V, 50/60 Hz
Garanție: 24 LUNI
Carcasă pompă: Fontă cenușie
Presiune de lucru maximă PN: 16 BAR
Putere: 4100 W
Lungime: 500 mm
Latime: 267 mm
Înălțime: 666 mm
Greutate: 120 kg
Echipare: Modul electronic
Clasă energetică: F
Înălțime de pompare max.: 12.9 mca
Curent nominal max.: 6.1 A
Debit max. Q: 158 m³/h
Temperatura minima admisa: -20°C
Temperatura maxim admisa: +120°C
Grad de protectie: IPx4D
Diamentru nominal: 100 mm
Indice de eficiență energetică: IE 5
Distanta intre flanse: 500 mm
Tip pompa: Pompa recirculare
Racord conducta: FLANSA
Putere nominală a motorului: 4 kW
