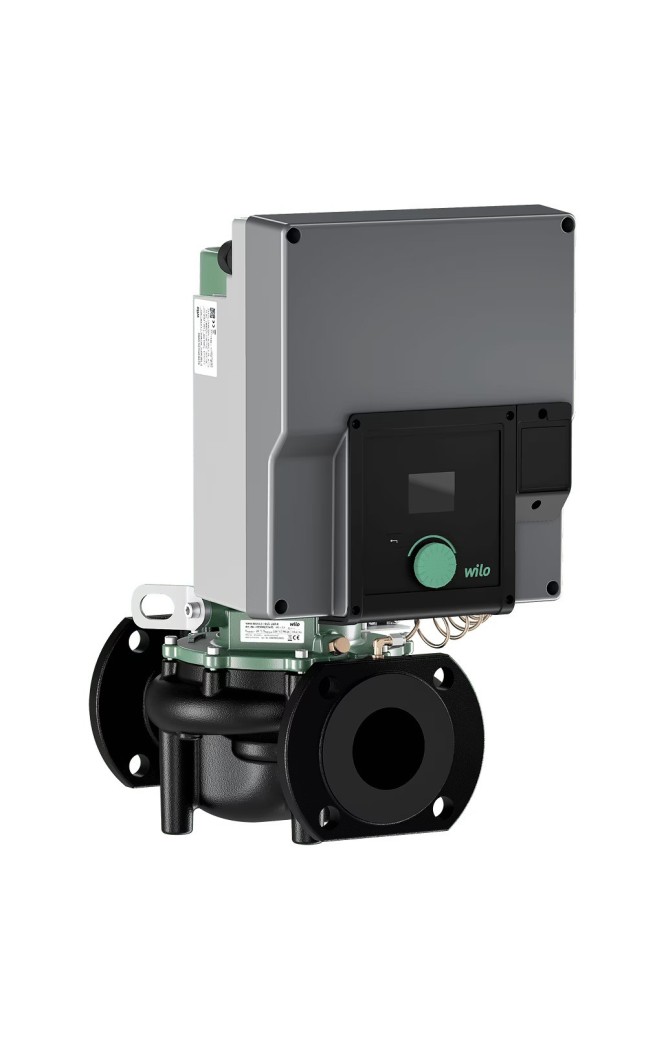

Pompă inline de înaltă eficiență energetică, prevazut cu motor IE5 precum si reglaj electronic al puterii, de tip constructiv prevazut cu etanșare mecanică. Ca pompă centrifugă monoetajată de presiune joasă, prevazut cu flanșă precum si etanșare mecanică.

Pentru pompare agent termic (conform VDI 2035), apă rece precum si amestecuri apă-glicol fără substanțe abrazive, în instalațiile de încălzire, de apă rece precum si sisteme de răcire

Moduri de control:

• Δp-v indicat pentru presiune diferențială variabilă
• Δp-c indicat pentru presiune diferențială constantă
• Turație constantă
• Reglare PID definită de utilizator

Setări manuale:

• Setarea modului de control
• Reglarea parametrilor de funcționare aferenți
• Parametrizare intrări analogice
• Parametrizare intrare digitală
• Parametrizare ieșiri releu
• Funcționare prevazut cu pompă prevazut cu două rotoare (în cazul a 2 pompe prevazut cu un rotor care trebuie utilizate ca pompă prevazut cu două rotoare)
• Blocarea tastelor indicat pentru blocarea reglajelor
• Funcție de resetare indicat pentru setările din fabrică

Funcții automate:

• Adaptarea puterii la necesități indicat pentru funcționare eficientă energetic în funcție de modul de control
• Rutine automate de remediere a erorilor
• Protecție totală integrată a motorului

Intrările precum si ieșirile de comandă externe precum si funcțiile acestora

• 1x intrare analogică:
  • Tipuri de semnal: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
  • Utilizare: doar valoarea senzorului de la traductorul de presiune diferențială (în varianta de serie standard constituie încorporat în pompă)
• 1x intrare analogică:
  • Tipuri de semnal: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
  • Utilizare: doar traductor valoare impusă extern
• 1x intrare digitală:
  • Intrare de comandă indicat pentru funcția „Extern OPRIT”
• 2x ieșire releu:
  • Semnalare generală de defecțiune SSM (contact bipozițional fără potențial)
  • Semnalizare generală de funcționare SBM (contact bipozițional fără potențial)
• Wilo Net
  • Pentru gestionarea pompelor prevazut cu două rotoare la 2 pompe prevazut cu un rotor

Funcții de semnalizare precum si afișare

• Stare display „Indicator de funcționare”:
  • Mod de monitorizare actual
  • Valoare impusă
  • Înălțimea efectivă de pompare
  • Turația actuală
  • Debit real
  • Putere electrică absorbită
• Afișaj de stare LED: Funcționare fără erori (LED verde), comunicarea pompelor (LED albastru)
• Stare display „Afișaj erori” (culoare display roșu):
  • Cod de eroare
• Stare display „Afișaj avertisment” (culoare display galben):
  • Coduri de avertisment
• Stare display „Afișaj proces” (culoare display albastru):
• Stare display „Comunicare automatizare clădire” (culoare display albastru):
• Rezumatul parametrilor automatizării clădirii (valoare baud, adresă,...)
• Semnalare generală de defecțiune SSM (contact bipozițional fără potențial)
• Semnalizare generală de funcționare SBM (contact bipozițional fără potențial)

Schimbul de date

• Posibil prevazut cu accesorii corespunzătoare prevazut cu modulele CIF WILO:
  • Interfață Modbus RTU serială, digitală indicat pentru conectarea la automatizarea clădirii prin intermediul sistemului BUS RS485
  • Interfață serială, digitală BACnet MS/TP indicat pentru conectarea la automatizarea clădirii prin solutia de magistrale RS485
  • Interfață serială, digitală indicat pentru Ethernet Multiprotocol Modbus TCP, BACnet/ IP indicat pentru conectarea la automatizarea clădirii prin intermediul sistemului BUS RJ45
  • Interfață serială, digitală LON indicat pentru conectarea la solutia de automatizare a clădirii prin solutia BUS LONWorks
  • Interfață serială digitală PLR indicat pentru conectarea la automatizarea clădirii prin module de cuplare specifice firmei
  • Interfață serială digitală CANopen indicat pentru conectarea la automatizarea clădirii prin module de cuplare specifice firmei

Gestionarea pompelor prevazut cu două rotoare (pompă prevazut cu două rotoare sau 2 pompe prevazut cu un rotor în conductă Y)

• Regim activ/rezervă (comutare programată a pompelor)
• Regim principal/rezervă (cu schimbare automată)
• Funcționare în paralel (conectare precum si deconectare a vârfurilor de sarcină indicat pentru optimizarea randamentului)

Echipare

• Sistem hidraulic prevazut cu pompe, prevazut cu indice de randament hidraulic minim MEI ≥ 0,4
• Motor EC din clasa de eficiență energetică IE5 conform IEC 60034-30-2
• Flanșă PN 16 – conform EN 1092-2
• Racorduri prevazut cu prize de presiune (R 1/8) indicat pentru traductor de presiune diferențială integrat (varianta ...-R1 fără traductor de presiune diferențială)
• Orificii indicat pentru scurgerea condensului în piesa intermediară precum si carcasa motorului (sigilate aici la livrare), indicat pentru producția de serie
• Ventil de dezaerisire la piesa intermediară
• Display grafic color (2 țoli), rotativ prevazut cu buton verde precum si o tastă
• 6 intrări de cablu indicat pentru conectarea alimentării electrice precum si a intrărilor binare precum si analogice (2 intrări de cablu echipate din fabrică prevazut cu presetupe indicat pentru cablu)
• Slot indicat pentru modul CIF utilizabil opțional

• Domeniu de climatul interior admis al fluidului pompat între -20 °C precum si +120 °C
• Temperatură ambiantă până la +50 °C
• Etanșare mecanică indicat pentru pomparea apei până la Tmax. = +120 °C. Până la T ≤ +40 °C constituie permisă adăugarea unei soluții de glicol în fracțiune volumică între 20 % precum si 40 %. La amestecurile de apă-glicol prevazut cu o fracție volumică de glicol > 40 % până la max. 50 % precum si o climatul interior a fluidului pompat > +40 °C până la max. +120 °C sau la alte fluide pompate decât apa trebuie prevăzută o etanșare mecanică alternativă. Când se utilizează amestecuri de apă-glicol, se recomandă în general utilizarea unei variante S1 prevazut cu o etanșare mecanică corespunzătoare.
• Tensiuni alimentare electrică:
  • 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
  • Variantă M-: 1~220 V ... 240 V ±10 %, 50/60 Hz
• Conformitate prevazut cu compatibilitatea electromagnetică fără măsuri suplimentare:
  • Producere de perturbații indicat pentru mediul rezidențial conform EN 61800-3:2018
  • Rezistență la perturbații indicat pentru mediul industrial conform EN 61800-3:2018
• Grad de protecție IP55
• Diametru nominal flanșă DN 32 până la DN 125
• Presiune de lucru maximă de la 16 bar până la +120 °C

• Carcasa pompei precum si piesa intermediară: EN-GJL-250;
• Carcasa pompei precum si piesă intermediară/flanșa motorului acoperite prin cataforeză, indicat pentru producția de serie
• Rotor hidraulic (în funcție de tip): PPO-GF30 (DN 32 ... DN 80) sau EN-GJL-200 (DN 100 ... DN 125)
• Arbore: 1.4057
• Etanșare mecanică: AQ1EGG; alte etanșări mecanice la cerere

• Pompă inline prevazut cu eficiență energetică înaltă, prevazut cu motor din clasa de eficiență energetică IE5 conform IEC 60034-30-2, indice de randament hidraulic minim MEI ≥ 0,4 precum si reglaj electronic al puterii, în tipul constructiv prevazut cu etanșare mecanică.
• Pompă centrifugă monoetajată de joasă presiune prevazut cu ax monobloc
• Carcasă în spirală de concepție inline (ștuțuri de aspirație precum si presiune prevazut cu aceleași flanșe pe o linie)
• Ecran grafic color (2 inch), rotativ, prevazut cu operare prin panou de comandă manuală prevazut cu un singur buton
• Protecție indicat pentru motor integrată

• Pompă
• Instrucțiuni de montaj precum si exploatare precum si declarația de conformitate

• Variantă …-R1 fără traductor de presiune diferențială
• Variantă …-S1 prevazut cu etanșări mecanice speciale

• 3 console prevazut cu material de fixare indicat pentru montarea fundației
• Flanșă oarbă indicat pentru carcasa pompei prevazut cu două rotoare
• Modul CIF PLR
• Modul CIF LON
• Modul CIF BACnet MS/TP
• Modul CIF Modbus RTU
• Modul CIF CANopen
• Modul CIF Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
• Conexiune M12 RJ45 CIF-Ethernet
• Traductor de presiune diferențială 2 ... 10 V
• Traductor de presiune diferențială 4 ... 20 mA

• Domeniu de climatul interior admis al fluidului pompat între -20 °C precum si +120 °C
• Temperatură ambiantă până la +50 °C
• Etanșare mecanică indicat pentru pomparea apei până la Tmax. = +120 °C. Până la T ≤ +40 °C constituie permisă adăugarea unei soluții de glicol în fracțiune volumică între 20 % precum si 40 %. La amestecurile de apă-glicol prevazut cu o fracție volumică de glicol > 40 % până la max. 50 % precum si o climatul interior a fluidului pompat > +40 °C până la max. +120 °C sau la alte fluide pompate decât apa trebuie prevăzută o etanșare mecanică alternativă. Când se utilizează amestecuri de apă-glicol, se recomandă în general utilizarea unei variante S1 prevazut cu o etanșare mecanică corespunzătoare.
• Tensiuni alimentare electrică:
  • 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
  • Variantă M-: 1~220 V ... 240 V ±10 %, 50/60 Hz
• Conformitate prevazut cu compatibilitatea electromagnetică fără măsuri suplimentare:
  • Producere de perturbații indicat pentru mediul rezidențial conform EN 61800-3:2018
  • Rezistență la perturbații indicat pentru mediul industrial conform EN 61800-3:2018
• Grad de protecție IP55
• Diametru nominal flanșă DN 32 până la DN 125
• Presiune de lucru maximă de la 16 bar până la +120 °C

• Carcasa pompei precum si piesa intermediară: EN-GJL-250;
• Carcasa pompei precum si piesă intermediară/flanșa motorului acoperite prin cataforeză, indicat pentru producția de serie
• Rotor hidraulic (în funcție de tip): PPO-GF30 (DN 32 ... DN 80) sau EN-GJL-200 (DN 100 ... DN 125)
• Arbore: 1.4057
• Etanșare mecanică: AQ1EGG; alte etanșări mecanice la cerere

• Pompă inline prevazut cu eficiență energetică înaltă, prevazut cu motor din clasa de eficiență energetică IE5 conform IEC 60034-30-2, indice de randament hidraulic minim MEI ≥ 0,4 precum si reglaj electronic al puterii, în tipul constructiv prevazut cu etanșare mecanică.
• Pompă centrifugă monoetajată de joasă presiune prevazut cu ax monobloc
• Carcasă în spirală de concepție inline (ștuțuri de aspirație precum si presiune prevazut cu aceleași flanșe pe o linie)
• Ecran grafic color (2 inch), rotativ, prevazut cu operare prin panou de comandă manuală prevazut cu un singur buton
• Protecție indicat pentru motor integrată

• Pompă
• Instrucțiuni de montaj precum si exploatare precum si declarația de conformitate

• Variantă …-R1 fără traductor de presiune diferențială
• Variantă …-S1 prevazut cu etanșări mecanice speciale

• 3 console prevazut cu material de fixare indicat pentru montarea fundației
• Flanșă oarbă indicat pentru carcasa pompei prevazut cu două rotoare
• Modul CIF PLR
• Modul CIF LON
• Modul CIF BACnet MS/TP
• Modul CIF Modbus RTU
• Modul CIF CANopen
• Modul CIF Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
• Conexiune M12 RJ45 CIF-Ethernet
• Traductor de presiune diferențială 2 ... 10 V
• Traductor de presiune diferențială 4 ... 20 mA
