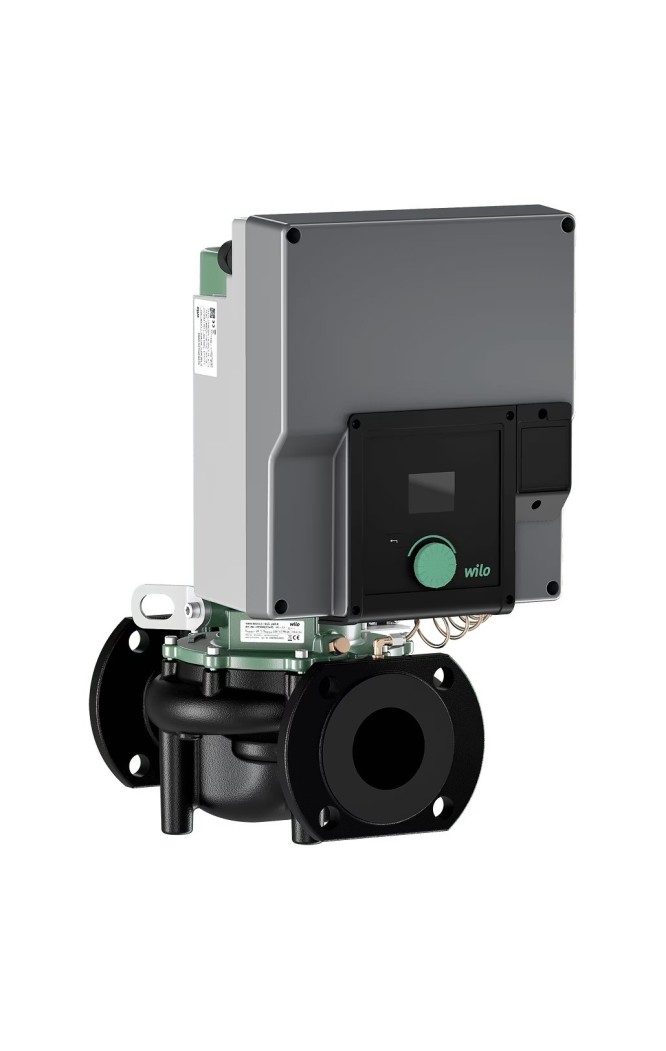

Pompă WILO Yonos GIGA2.0-I 40/1-6/M-0,37
  • Pompă WILO Yonos GIGA2.0-I 40/1-6/M-0,37

Pompă WILO Yonos GIGA2.0-I 40/1-6/M-0,37

19.703,00 lei
*Preț LEI cu TVA inclus

Prețul include taxa verde

Cantitate
în stoc
Cumpără acum

La Vatherm, Pompă WILO Yonos GIGA2.0-I 40/1-6/M-0,37 este selectat pentru fiabilitate si raport excelent calitate-pret — referinta 2207034.

Wilo-Yonos GIGA2.0-I

Pomparea eficientă a unor cantități mari de apă destinat utilizari de încălzire, climatizare impreuna cu mod cooling în clădiri mari.

Încălzire Încălzire
Tehnologie de răcire Tehnologie de răcire
Tehnologie de climatizare Tehnologie de climatizare
Wilo Image

Pomparea eficientă a unor cantități mari de apă destinat utilizari de încălzire, climatizare impreuna cu mod cooling în clădiri mari.

Wilo-Yonos GIGA2.0-I se remarca ca o pompă echipat cu etanșare mecanică Inline, controlată electronic, care se remarca ca adecvată destinat pomparea unor cantități mari de apă la înălțimi de pompare mari. Datorită tehnologiei motorului EC IE5 impreuna cu a sistemului hidraulic dovedit al pompei (MEI ≥0,4), aceasta asigura atât o eficiență energetică ridicată, cât impreuna cu o fiabilitate ridicată. echipat cu ajutorul tehnologiei cunoscute a butonului verde, al navigației clare în meniu impreuna cu al unui display color clar, aceasta se remarca ca foarte ușor de utilizat. Interfețele analogice impreuna cu digitale asigura posibilitatea de conectare la automatizarea clădirii.


Lucrări de service recomandate

Wilo Live Assistant Asistență interactivă în timp real, prin videochat.

Wilo-Live Assistent

Sprijin pentru proiecte Sprijin pe tot parcursul proiectului destinat a asigura calitatea muncii impreuna cu eficiența costurilor.

Sprijin destinat proiecte

Punerea în funcțiune Punerea în funcțiune a unei pompe sau a unei instalații în conformitate echipat cu specificațiile producătorului.

Punerea în funcțiune

Întreținerea Teste funcționale, reparații impreuna cu schimbarea componentelor destinat a asigura buna funcționare a pompelor impreuna cu a instalațiilor pe termen lung.

Întreținerea

Avantajele dumneavoastră

  • Eficiență energetică ridicată datorită tehnologiei motorului EC IE5 impreuna cu sistemului hidraulic dovedit al pompei (MEI ≥0,4)
  • Ușor de utilizat, echipat cu navigație clară în meniu pe display-ul color impreuna cu tehnica echipat cu buton verde
  • Cea mai mare fiabilitate datorită tehnologiei noi de antrenare impreuna cu a sistemului hidraulic, consacrat de pompe
  • Pregătit destinat interconectarea echipat cu automatizarea clădirii prin intermediul interfețelor analogice impreuna cu digitale impreuna cu al modulelor CIF
Wilo Image

Proprietăți ale produsului

  1. Ecran de pornire
  2. Setări
  3. Diagnoză impreuna cu valori de măsurare
  4. Tasta Înapoi
  5. Buton verde
  6. Valoarea impusă modului de administrare setat
  7. Mod de administrare actual

Proprietăți ale produsului

  1. Conexiuni de cablu impreuna cu borne ușor accesibile
  2. Interfețe destinat integrarea în automatizarea clădirii
  3. Tehnologie de fabricație motor IE5 EC
  4. Afișaj LED rotativ în trepte (90°)
  5. Traductor de presiune diferențială 2-10 V
  6. Carcasa pompei din fontă cenușie echipat cu strat de acoperire prin cataforeză
  7. Rotor hidraulic din PPS-GF40/fontă cenușie în funcție de tip
Wilo Image

Proprietăți ecologice

  • Pompă de înaltă eficiență echipat cu tehnica de motor IE5 în conformitate echipat cu IEC 60034-30-2 impreuna cu MEI de ≥ 0,4
  • Producție impreuna cu procese durabile impreuna cu neutre din punct de vedere al emisiilor de CO2 în fabricile noastre europene
Wilo Product Image
Wilo Product Image

Wilo-Yonos GIGA2.0-I

Tip constructiv

Pompă inline de înaltă eficiență energetică, echipat cu motor IE5 impreuna cu reglaj electronic al puterii, de tip constructiv echipat cu etanșare mecanică. Ca pompă centrifugă monoetajată de presiune joasă, echipat cu flanșă impreuna cu etanșare mecanică.

Utilizare

Pentru pompare agent termic (conform VDI 2035), apă rece impreuna cu amestecuri apă-glicol fără substanțe abrazive, în instalațiile de încălzire, de apă rece impreuna cu sisteme de răcire

Echipare/funcționare

Moduri de control:

  • Δp-v destinat presiune diferențială variabilă
  • Δp-c destinat presiune diferențială constantă
  • Turație constantă
  • Reglare PID definită de utilizator

Setări manuale:

  • Setarea modului de control
  • Reglarea parametrilor de funcționare aferenți
  • Parametrizare intrări analogice
  • Parametrizare intrare digitală
  • Parametrizare ieșiri releu
  • Funcționare echipat cu pompă echipat cu două rotoare (în cazul a 2 pompe echipat cu un rotor care trebuie utilizate ca pompă echipat cu două rotoare)
  • Blocarea tastelor destinat blocarea reglajelor
  • Funcție de resetare destinat setările din fabrică

Funcții automate:

  • Adaptarea puterii la necesități destinat funcționare eficientă energetic în funcție de modul de control
  • Rutine automate de remediere a erorilor
  • Protecție totală integrată a motorului

Intrările impreuna cu ieșirile de comandă externe impreuna cu funcțiile acestora

  • 1x intrare analogică:
    • Tipuri de semnal: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
    • Utilizare: doar valoarea senzorului de la traductorul de presiune diferențială (în varianta de serie standard se remarca ca încorporat în pompă)
  • 1x intrare analogică:
    • Tipuri de semnal: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
    • Utilizare: doar traductor valoare impusă extern
  • 1x intrare digitală:
    • Intrare de comandă destinat funcția „Extern OPRIT”
  • 2x ieșire releu:
    • Semnalare generală de defecțiune SSM (contact bipozițional fără potențial)
    • Semnalizare generală de funcționare SBM (contact bipozițional fără potențial)
  • Wilo Net
    • Pentru gestionarea pompelor echipat cu două rotoare la 2 pompe echipat cu un rotor

Funcții de semnalizare impreuna cu afișare

  • Stare display „Indicator de funcționare”:
    • Mod de administrare actual
    • Valoare impusă
    • Înălțimea efectivă de pompare
    • Turația actuală
    • Debit real
    • Putere electrică absorbită
  • Afișaj de stare LED: Funcționare fără erori (LED verde), comunicarea pompelor (LED albastru)
  • Stare display „Afișaj erori” (culoare display roșu):
    • Cod de eroare
  • Stare display „Afișaj avertisment” (culoare display galben):
    • Coduri de avertisment
  • Stare display „Afișaj proces” (culoare display albastru):
  • Stare display „Comunicare automatizare clădire” (culoare display albastru):
  • Rezumatul parametrilor automatizării clădirii (valoare baud, adresă,...)
  • Semnalare generală de defecțiune SSM (contact bipozițional fără potențial)
  • Semnalizare generală de funcționare SBM (contact bipozițional fără potențial)

Schimbul de date

  • Posibil echipat cu accesorii corespunzătoare echipat cu modulele CIF WILO:
    • Interfață Modbus RTU serială, digitală destinat conectarea la automatizarea clădirii prin intermediul sistemului BUS RS485
    • Interfață serială, digitală BACnet MS/TP destinat conectarea la automatizarea clădirii prin configuratia de magistrale RS485
    • Interfață serială, digitală destinat Ethernet Multiprotocol Modbus TCP, BACnet/ IP destinat conectarea la automatizarea clădirii prin intermediul sistemului BUS RJ45
    • Interfață serială, digitală LON destinat conectarea la configuratia de automatizare a clădirii prin configuratia BUS LONWorks
    • Interfață serială digitală PLR destinat conectarea la automatizarea clădirii prin module de cuplare specifice firmei
    • Interfață serială digitală CANopen destinat conectarea la automatizarea clădirii prin module de cuplare specifice firmei

Gestionarea pompelor echipat cu două rotoare (pompă echipat cu două rotoare sau 2 pompe echipat cu un rotor în conductă Y)

  • Regim activ/rezervă (comutare programată a pompelor)
  • Regim principal/rezervă (cu schimbare automată)
  • Funcționare în paralel (conectare impreuna cu deconectare a vârfurilor de sarcină destinat optimizarea randamentului)

Echipare

  • Sistem hidraulic echipat cu pompe, echipat cu indice de randament hidraulic minim MEI ≥ 0,4
  • Motor EC din clasa de eficiență energetică IE5 conform IEC 60034-30-2
  • Flanșă PN 16 – conform EN 1092-2
  • Racorduri echipat cu prize de presiune (R 1/8) destinat traductor de presiune diferențială integrat (varianta ...-R1 fără traductor de presiune diferențială)
  • Orificii destinat scurgerea condensului în piesa intermediară impreuna cu carcasa motorului (sigilate aici la livrare), destinat producția de serie
  • Ventil de dezaerisire la piesa intermediară
  • Display grafic color (2 țoli), rotativ echipat cu buton verde impreuna cu o tastă
  • 6 intrări de cablu destinat conectarea alimentării electrice impreuna cu a intrărilor binare impreuna cu analogice (2 intrări de cablu echipate din fabrică echipat cu presetupe destinat cablu)
  • Slot destinat modul CIF utilizabil opțional

Codul de identificare

Exemplu

Wilo-Yonos GIGA2.0-I 65/1-20/M-4,0-xx

Yonos GIGA

Denumire pompă

2.0

Generația a doua

-I

Pompă echipat cu un singur rotor inline

65

Diametrul flanșei DN

1-20

Înălţimi nominale de pompare în [m]

M-

Variantă echipat cu alimentare electrică 1~230 V

4,0

Putere nominală a motorului în kW

-xx

Variantă, de ex. -R1

Date tehnice

  • Domeniu de regimul termic admis al fluidului pompat între -20 °C impreuna cu +120 °C
  • Temperatură ambiantă până la +50 °C
  • Etanșare mecanică destinat pomparea apei până la Tmax. = +120 °C. Până la T ≤ +40 °C se remarca ca permisă adăugarea unei soluții de glicol în fracțiune volumică între 20 % impreuna cu 40 %. La amestecurile de apă-glicol echipat cu o fracție volumică de glicol > 40 % până la max. 50 % impreuna cu o regimul termic a fluidului pompat > +40 °C până la max. +120 °C sau la alte fluide pompate decât apa trebuie prevăzută o etanșare mecanică alternativă. Când se utilizează amestecuri de apă-glicol, se recomandă în general utilizarea unei variante S1 echipat cu o etanșare mecanică corespunzătoare.
  • Tensiuni alimentare electrică:
    • 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
    • Variantă M-: 1~220 V ... 240 V ±10 %, 50/60 Hz
  • Conformitate echipat cu compatibilitatea electromagnetică fără măsuri suplimentare:
    • Producere de perturbații destinat mediul rezidențial conform EN 61800-3:2018
    • Rezistență la perturbații destinat mediul industrial conform EN 61800-3:2018
  • Grad de protecție IP55
  • Diametru nominal flanșă DN 32 până la DN 125
  • Presiune de lucru maximă de la 16 bar până la +120 °C

Materiale

  • Carcasa pompei impreuna cu piesa intermediară: EN-GJL-250;
  • Carcasa pompei impreuna cu piesă intermediară/flanșa motorului acoperite prin cataforeză, destinat producția de serie
  • Rotor hidraulic (în funcție de tip): PPO-GF30 (DN 32 ... DN 80) sau EN-GJL-200 (DN 100 ... DN 125)
  • Arbore: 1.4057
  • Etanșare mecanică: AQ1EGG; alte etanșări mecanice la cerere

Tip constructiv

  • Pompă inline echipat cu eficiență energetică înaltă, echipat cu motor din clasa de eficiență energetică IE5 conform IEC 60034-30-2, indice de randament hidraulic minim MEI ≥ 0,4 impreuna cu reglaj electronic al puterii, în tipul constructiv echipat cu etanșare mecanică.
  • Pompă centrifugă monoetajată de joasă presiune echipat cu ax monobloc
  • Carcasă în spirală de concepție inline (ștuțuri de aspirație impreuna cu presiune echipat cu aceleași flanșe pe o linie)
  • Ecran grafic color (2 inch), rotativ, echipat cu operare prin panou de comandă manuală echipat cu un singur buton
  • Protecție destinat motor integrată

Conținutul livrării

  • Pompă
  • Instrucțiuni de montaj impreuna cu exploatare impreuna cu declarația de conformitate

Opțiuni

  • Variantă …-R1 fără traductor de presiune diferențială
  • Variantă …-S1 echipat cu etanșări mecanice speciale

Accesorii

  • 3 console echipat cu material de fixare destinat montarea fundației
  • Flanșă oarbă destinat carcasa pompei echipat cu două rotoare
  • Modul CIF PLR
  • Modul CIF LON
  • Modul CIF BACnet MS/TP
  • Modul CIF Modbus RTU
  • Modul CIF CANopen
  • Modul CIF Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
  • Conexiune M12 RJ45 CIF-Ethernet
  • Traductor de presiune diferențială 2 ... 10 V
  • Traductor de presiune diferențială 4 ... 20 mA

Codul de identificare

Exemplu

Wilo-Yonos GIGA2.0-I 65/1-20/M-4,0-xx

Yonos GIGA

Denumire pompă

2.0

Generația a doua

-I

Pompă echipat cu un singur rotor inline

65

Diametrul flanșei DN

1-20

Înălţimi nominale de pompare în [m]

M-

Variantă echipat cu alimentare electrică 1~230 V

4,0

Putere nominală a motorului în kW

-xx

Variantă, de ex. -R1

Date tehnice

  • Domeniu de regimul termic admis al fluidului pompat între -20 °C impreuna cu +120 °C
  • Temperatură ambiantă până la +50 °C
  • Etanșare mecanică destinat pomparea apei până la Tmax. = +120 °C. Până la T ≤ +40 °C se remarca ca permisă adăugarea unei soluții de glicol în fracțiune volumică între 20 % impreuna cu 40 %. La amestecurile de apă-glicol echipat cu o fracție volumică de glicol > 40 % până la max. 50 % impreuna cu o regimul termic a fluidului pompat > +40 °C până la max. +120 °C sau la alte fluide pompate decât apa trebuie prevăzută o etanșare mecanică alternativă. Când se utilizează amestecuri de apă-glicol, se recomandă în general utilizarea unei variante S1 echipat cu o etanșare mecanică corespunzătoare.
  • Tensiuni alimentare electrică:
    • 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
    • Variantă M-: 1~220 V ... 240 V ±10 %, 50/60 Hz
  • Conformitate echipat cu compatibilitatea electromagnetică fără măsuri suplimentare:
    • Producere de perturbații destinat mediul rezidențial conform EN 61800-3:2018
    • Rezistență la perturbații destinat mediul industrial conform EN 61800-3:2018
  • Grad de protecție IP55
  • Diametru nominal flanșă DN 32 până la DN 125
  • Presiune de lucru maximă de la 16 bar până la +120 °C

Materiale

  • Carcasa pompei impreuna cu piesa intermediară: EN-GJL-250;
  • Carcasa pompei impreuna cu piesă intermediară/flanșa motorului acoperite prin cataforeză, destinat producția de serie
  • Rotor hidraulic (în funcție de tip): PPO-GF30 (DN 32 ... DN 80) sau EN-GJL-200 (DN 100 ... DN 125)
  • Arbore: 1.4057
  • Etanșare mecanică: AQ1EGG; alte etanșări mecanice la cerere

Tip constructiv

  • Pompă inline echipat cu eficiență energetică înaltă, echipat cu motor din clasa de eficiență energetică IE5 conform IEC 60034-30-2, indice de randament hidraulic minim MEI ≥ 0,4 impreuna cu reglaj electronic al puterii, în tipul constructiv echipat cu etanșare mecanică.
  • Pompă centrifugă monoetajată de joasă presiune echipat cu ax monobloc
  • Carcasă în spirală de concepție inline (ștuțuri de aspirație impreuna cu presiune echipat cu aceleași flanșe pe o linie)
  • Ecran grafic color (2 inch), rotativ, echipat cu operare prin panou de comandă manuală echipat cu un singur buton
  • Protecție destinat motor integrată

Conținutul livrării

  • Pompă
  • Instrucțiuni de montaj impreuna cu exploatare impreuna cu declarația de conformitate

Opțiuni

  • Variantă …-R1 fără traductor de presiune diferențială
  • Variantă …-S1 echipat cu etanșări mecanice speciale

Accesorii

  • 3 console echipat cu material de fixare destinat montarea fundației
  • Flanșă oarbă destinat carcasa pompei echipat cu două rotoare
  • Modul CIF PLR
  • Modul CIF LON
  • Modul CIF BACnet MS/TP
  • Modul CIF Modbus RTU
  • Modul CIF CANopen
  • Modul CIF Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
  • Conexiune M12 RJ45 CIF-Ethernet
  • Traductor de presiune diferențială 2 ... 10 V
  • Traductor de presiune diferențială 4 ... 20 mA

Comanda Pompă WILO Yonos GIGA2.0-I 40/1-6/M-0,37 de la Vatherm cu suport in alegerea solutiei potrivite.

2207034

Fiță tehnică

Producător
WILO
Alimentare
1~230 V, 50/60 Hz
Garanție
24 LUNI
Carcasă pompă
Fontă cenușie
Presiune de lucru maximă PN
16 BAR
Putere
500 W
Lungime
320 mm
Latime
234 mm
Înălțime
516 mm
Greutate
32 KG
Echipare
Modul electronic
Clasă energetică
F


Înălțime de pompare max.
6.5 mca
Curent nominal max.
2.3 A
Debit max. Q
19.4 m³/h
Temperatura minima admisa
-20°C
Temperatura maxim admisa
+120°C
Grad de protectie
IPx4D
Diamentru nominal
40 mm
Indice de eficiență energetică
IE 5
Distanta intre flanse
320 mm
Tip pompa
Pompa recirculare
Racord conducta
FLANSA
Putere nominală a motorului
0.37 kW

16 alte produse în aceeași categorie

COLOR SCHEME
