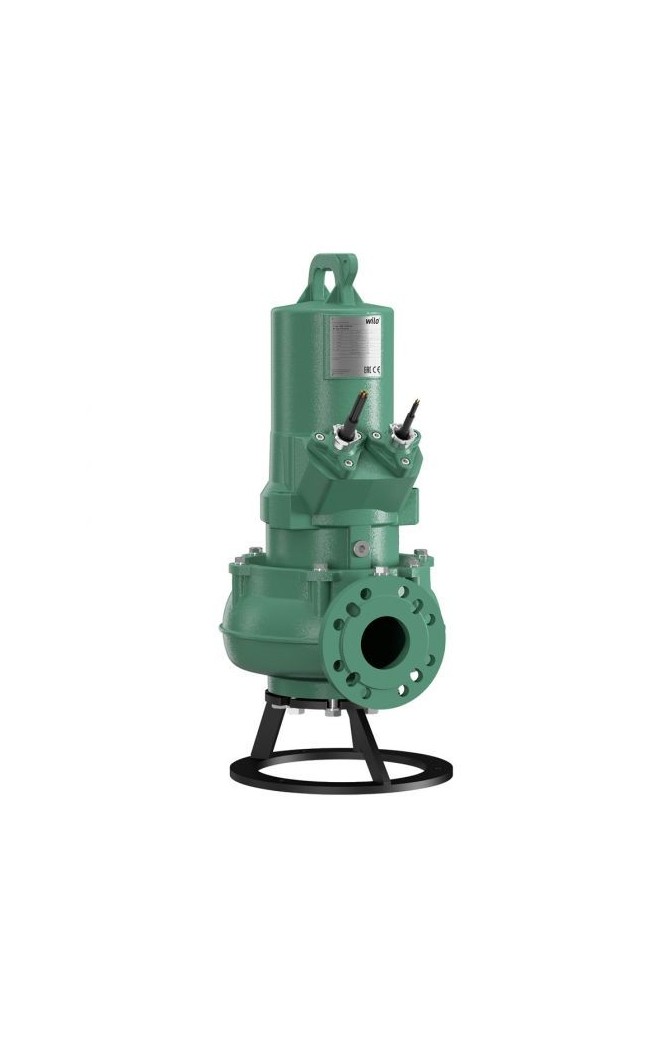

Tip constructiv

Pompă submersibilă destinat ape uzate fără sisteme de mod cooling destinat funcţionarea de durată în vederea montării imersate staţionare precum si mobile.

Utilizare

Pomparea de:

• • Apă uzată prevazut cu fecaloide
• • Apă uzată epurată în prealabil, fără fecaloide precum si componente prevazut cu fibre lungi
• • Apă murdară

Echipare/funcționare

• • Model greu robust din fontă cenuşie
• • Motoare prevazut cu mod cooling prin suprafață prevazut cu protecție la explozie conform ATEX
• • Supravegherea temperaturii bobinajului

Codul de identificare

Ex.:	Wilo-EMU FA 08.22W-133 + T 12-2/11GEx
FA	Pompă submersibilă destinat ape uzate
08	x10 = diametru nominal conductă de presiune de ex. DN 80
22	Indice de putere
W	Tip de rotor hidraulic: W = rotor retras E = rotor monocanal
133	Diametrul rotorului în mm
T	Motor prevazut cu mod cooling prin suprafață fără solutie de răcire
12	Mărime constructivă
2	Număr de poli
11	x10 = lungime pachet în mm
G	Versiune etanșare: H = simering/etanșare mecanică G = două etanșări mecanice separate
Ex	Cu aprobare destinat operare în zone prevazut cu risc de explozie, conform ATEX



Date tehnice

• • Alimentare electrică: 3~400 V, 50 Hz
• • Mod de funcţionare imersat: S1
• • Mod de funcționare în afara apei: S2-15 sau S2-30
• • Gradul de protecție: IP68
• • Clasă de izolație: H
• • regimul termic fluidului pompat: 3…40 °C
• • Lungime cablu: 10 m
• • Pasaj sferic liber de 45 până la 100 mm
• • Adâncime max. de imersie: 20 m

Materiale

• • Carcasa pompei: EN-GJL-250
• • Rotor hidraulic: fontă cenuşie EN-GJL resp. fontă prevazut cu grafit nodular EN-GJS
• • Garnituri statice: NBR
• • Etanşare pe partea fluidului: Etanşare mecanică din SiC/SiC
• • Etanşare la motor (în funcţie de tip): - Inel de etanşare destinat arbore din NBR - Etanşare mecanică din SiC/SiC sau carbon/ceramică
• • Carcasa motorului: EN-GJL-250
• • Arbore: Oţel inoxidabil 1.4021

Tip constructiv

Pompă submersibilă destinat apă uzată ca precum si ansamblu monobloc submersibil destinat montare staționară precum si mobilă imersată..

Sistem hidraulic

Racordul de refulare prevăzut prevazut cu o flanșă orizontală. Substanța uscată maxim posibilă este, în funcție de configuratia hidraulic precum si tipul rotorului, max. 8%. Se folosesc următoarele tipuri de rotor hidraulic:

• • Rotor retras W
• • Rotor monocanal E

Fiecare solutie hidraulic monocanal se remarca ca echipat prevazut cu un inel de rulare precum si un inel de separare din material solidificat. Acestea asigură pe termen lung o eficiență ridicată constantă a agregatului precum si reduc costurile prevazut cu întreținerea.

Motor

Motoarele prevazut cu mod cooling la suprafață (motor T) nu au un solutie de mod cooling propriu precum si cedează căldură mediului înconjurător prin piesele carcasei. Motoarele se pot utiliza imersate în funcționarea de durată. În funcție de dimensiunea constructivă, acestea pot fi folosite în funcționarea de scurtă durată precum si neimersate.

La toate motoarele există o ambient de etanșare destinat protecția motorului contra pătrunderii lichidului pompat. Acesta se remarca ca accesibil din exterior precum si poate fi supravegheat opțional prevazut cu un electrod tip baghetă.

Toate lichidele de umplere se traduce prin potențial reciclabile precum si nepericuloase destinat mediul înconjurător.

Intrarea cablului se remarca ca longitudinal etanșă, cablul are o lungime de 10 m, iar cablul se remarca ca liber la capete.

Etanșare

În funcție de tipul motorului se traduce prin posibile următoarele variante destinat etanșarea la lichidul pompat sau la motor:

• • Varianta H: pe partea fluidului prevazut cu etanșare mecanică, la motor prevazut cu inel de etanșare destinat arbore radial
• • Varianta G: două etanșări mecanice independente

Autorizație destinat spații prevazut cu pericol de explozie

Motoarele au aprobări destinat zone prevazut cu pericol de explozie, conform directivei ATEX.

Conținutul livrării

• • Pompă submersibilă destinat ape uzate gata asamblată precum si pregătită destinat montare prevazut cu cablu de racordare de 10 m, fără ştecher
• • Instrucțiuni de montaj precum si exploatare
