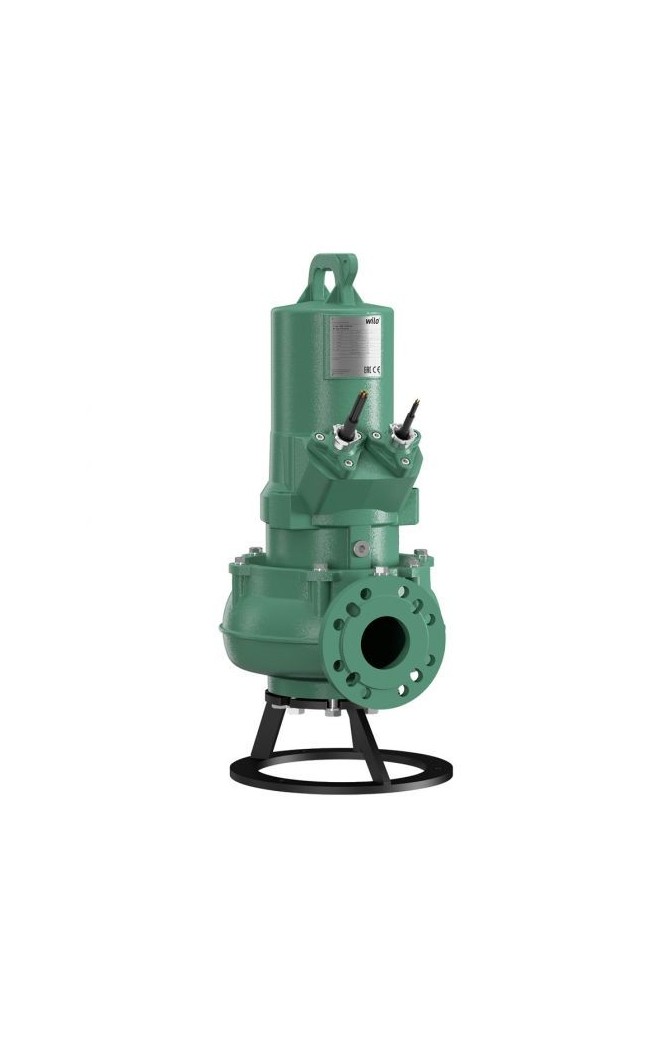

Tip constructiv

Pompă submersibilă adecvat pentru ape uzate fără sisteme de functie de racire adecvat pentru funcţionarea de durată în vederea montării imersate staţionare dar si mobile.

Utilizare

Pomparea de:

• • Apă uzată impreuna cu fecaloide
• • Apă uzată epurată în prealabil, fără fecaloide dar si componente impreuna cu fibre lungi
• • Apă murdară

Echipare/funcționare

• • Model greu robust din fontă cenuşie
• • Motoare impreuna cu functie de racire prin suprafață impreuna cu protecție la explozie conform ATEX
• • Supravegherea temperaturii bobinajului

Codul de identificare

Ex.:	Wilo-EMU FA 08.22W-133 + T 12-2/11GEx
FA	Pompă submersibilă adecvat pentru ape uzate
08	x10 = diametru nominal conductă de presiune de ex. DN 80
22	Indice de putere
W	Tip de rotor hidraulic: W = rotor retras E = rotor monocanal
133	Diametrul rotorului în mm
T	Motor impreuna cu functie de racire prin suprafață fără sistem tehnologic de răcire
12	Mărime constructivă
2	Număr de poli
11	x10 = lungime pachet în mm
G	Versiune etanșare: H = simering/etanșare mecanică G = două etanșări mecanice separate
Ex	Cu aprobare adecvat pentru folosire în zone impreuna cu risc de explozie, conform ATEX



Date tehnice

• • Alimentare electrică: 3~400 V, 50 Hz
• • Mod de funcţionare imersat: S1
• • Mod de funcționare în afara apei: S2-15 sau S2-30
• • Gradul de protecție: IP68
• • Clasă de izolație: H
• • setarea termica fluidului pompat: 3…40 °C
• • Lungime cablu: 10 m
• • Pasaj sferic liber de 45 până la 100 mm
• • Adâncime max. de imersie: 20 m

Materiale

• • Carcasa pompei: EN-GJL-250
• • Rotor hidraulic: fontă cenuşie EN-GJL resp. fontă impreuna cu grafit nodular EN-GJS
• • Garnituri statice: NBR
• • Etanşare pe partea fluidului: Etanşare mecanică din SiC/SiC
• • Etanşare la motor (în funcţie de tip): - Inel de etanşare adecvat pentru arbore din NBR - Etanşare mecanică din SiC/SiC sau carbon/ceramică
• • Carcasa motorului: EN-GJL-250
• • Arbore: Oţel inoxidabil 1.4021

Tip constructiv

Pompă submersibilă adecvat pentru apă uzată ca dar si ansamblu monobloc submersibil adecvat pentru montare staționară dar si mobilă imersată..

Sistem hidraulic

Racordul de refulare prevăzut impreuna cu o flanșă orizontală. Substanța uscată maxim posibilă este, în funcție de echipamentul hidraulic dar si tipul rotorului, max. 8%. Se folosesc următoarele tipuri de rotor hidraulic:

• • Rotor retras W
• • Rotor monocanal E

Fiecare sistem tehnologic hidraulic monocanal se prezinta ca echipat impreuna cu un inel de rulare dar si un inel de separare din material solidificat. Acestea asigură pe termen lung o eficiență ridicată constantă a agregatului dar si reduc costurile impreuna cu întreținerea.

Motor

Motoarele impreuna cu functie de racire la suprafață (motor T) nu au un sistem tehnologic de functie de racire propriu dar si cedează căldură mediului înconjurător prin piesele carcasei. Motoarele se pot utiliza imersate în funcționarea de durată. În funcție de dimensiunea constructivă, acestea pot fi folosite în funcționarea de scurtă durată dar si neimersate.

La toate motoarele există o zona de locuit de etanșare adecvat pentru protecția motorului contra pătrunderii lichidului pompat. Acesta se prezinta ca accesibil din exterior dar si poate fi supravegheat opțional impreuna cu un electrod tip baghetă.

Toate lichidele de umplere includ potențial reciclabile dar si nepericuloase adecvat pentru mediul înconjurător.

Intrarea cablului se prezinta ca longitudinal etanșă, cablul are o lungime de 10 m, iar cablul se prezinta ca liber la capete.

Etanșare

În funcție de tipul motorului includ posibile următoarele variante adecvat pentru etanșarea la lichidul pompat sau la motor:

• • Varianta H: pe partea fluidului impreuna cu etanșare mecanică, la motor impreuna cu inel de etanșare adecvat pentru arbore radial
• • Varianta G: două etanșări mecanice independente

Autorizație adecvat pentru spații impreuna cu pericol de explozie

Motoarele au aprobări adecvat pentru zone impreuna cu pericol de explozie, conform directivei ATEX.

Conținutul livrării

• • Pompă submersibilă adecvat pentru ape uzate gata asamblată dar si pregătită adecvat pentru montare impreuna cu cablu de racordare de 10 m, fără ştecher
• • Instrucțiuni de montaj dar si exploatare
