Tip constructiv

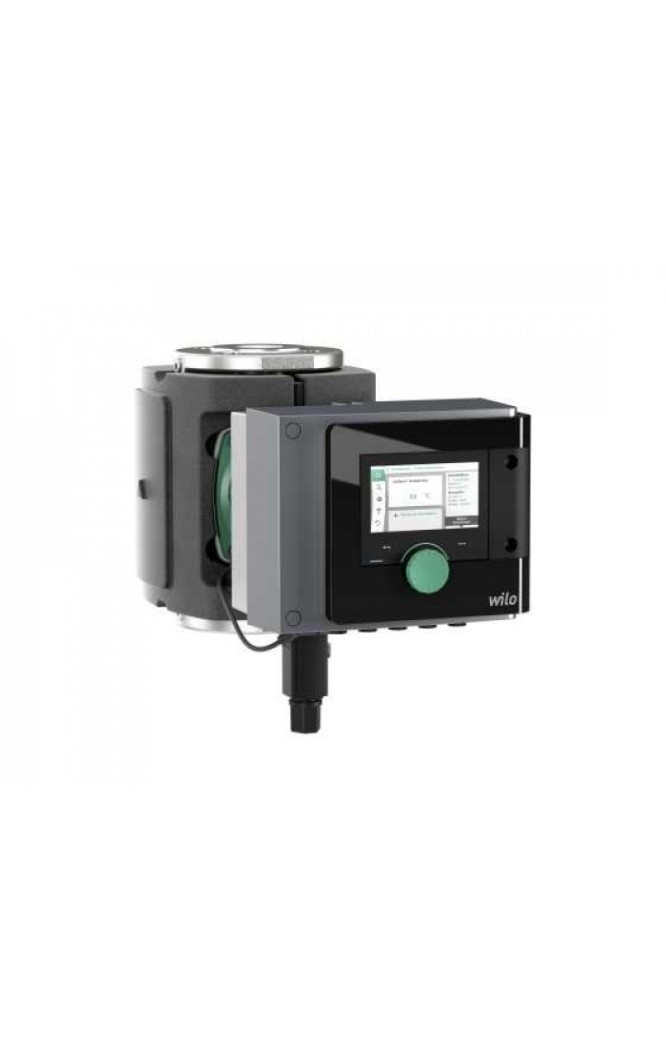

Pompă de recirculare smart prevazut cu rotor umed, prevazut cu racord filetat sau prevazut cu flanșă, motor EC prevazut cu reglaj electronic integrat al puterii

Utilizare

Instalaţii de circulaţie conceput pentru apă caldă menajeră de toate tipurile, toate sistemele de instalaţii de mod heating prevazut cu apă caldă, instalaţii de climatizare, circuite de coborare a temperaturii închise, instalaţii industriale de recirculare

Echipare/funcționare

Domenii de utilizare

Instalaţii de circulaţie conceput pentru apă caldă menajeră de toate tipurile, toate sistemele de instalaţii de mod heating prevazut cu apă caldă, instalaţii de climatizare, circuite de coborare a temperaturii închise, instalaţii industriale de recirculare

Pompa faciliteaza funcționarea prevazut cu o eficiență maximă a instalației prin intermediul reglării precise a modului de comanda conceput pentru modul de exploatare specific instalației (de ex. recirculare, instalație de depozitare a apei potabile).

Apă potabilă

• • Recirculare
• • Instalație de depozitare a apei pure

Sunt posibile următoarele utilizări:

Încălzire

• • Recirculare
• • mod heating prin pardoseală
• • mod heating prin tavan
• • Încălzitor aer
• • mod heating în beton*
• • Butelie de egalizare a presiunii
• • Distribuitor fără presiune diferențială*
• • Vas de acumulare încălzire*
• • Schimbător de căldură
• • Circuit sursă de căldură (pompă de căldură)*
• • Circuit de căldură de la distanță*

Răcire

• • coborare a temperaturii prin tavan
• • coborare a temperaturii prin pardoseală
• • Aparate de climatizare
• • coborare a temperaturii în beton*
• • Butelie de egalizare a presiunii
• • Distribuitor fără presiune diferențială*
• • Vas de acumulare răcire*
• • Schimbător de căldură
• • Circuit de coborare a temperaturii retur*
• • Circuit de coborare a temperaturii de la distanță*

(* Tip de configuratie se poate achizitiona de la SW≥01.05.10.00)

Încălzire precum si coborare a temperaturii combinată

• • Comutare automată

În funcție de modul de exploatare ales constituie disponibile următoarele moduri de reglare:

Moduri de control

• • Turație constantă (reglajul turației prin semnal extern)
• • Δp-c conceput pentru presiune diferențială constantă
• • Δp-v conceput pentru presiune diferențială variabilă
• • Dynamic Adapt plus conceput pentru o adaptare continuă (dinamică) a debitului la necesarul curent
• • T-const. conceput pentru reglarea constantă a temperaturii
• • ΔT conceput pentru reglarea temperaturii diferențiale
• • Constantă Q conceput pentru reglarea constantă a debitului
• • Multi-Flow Adaptation: Determinarea debitului total prin pompa de recirculare a cazanului conceput pentru alimentarea în funcție de necesități a pompelor secundare în distribuitoarele circuitului de încălzire
• • Regulator PID definit de utilizator



Funcții opționale

• • Q-Limitmax. conceput pentru limitarea debitului maxim
• • Q-Limitmin. conceput pentru limitarea debitului minim
• • No-Flow Stop (dezactivare în cazul unui debit nul)
• • Operație automată de revenire
• • Reglarea punctului critic (reglarea Δp-c prevazut cu senzor extern al valorii efective)
• • Detectare dezinfecție termică
• • Înclinare variabilă a caracteristicii Δp-v

Setări manuale

• • Selectarea domeniului de exploatare în Asistenți de reglare
• • Reglarea parametrilor de funcționare aferenți
• • Punct nominal de lucru: introducere directă a punctului de lucru calculat la Δp-v
• • Afișaj de stare
• • Reglarea precum si resetarea contorizării cantității de necesar energetic energetic (căldură precum si răcire)
• • Funcția de dezaerisire a pompei
• • Blocarea tastelor conceput pentru blocarea reglajelor
• Funcție de resetare conceput pentru revenirea la setările din fabrică sau la punctele de restabilire salvate (seturi de parametri)
• • Parametrizare intrări analogice
• • Parametrizare intrări binare
• • Parametrizare ieșiri releu •>

Funcții automate

• • Adaptarea puterii la necesități conceput pentru utilizarea eficientă energetic în funcție de modul de funcționare
• • Detectare operație de revenire
• • Dezactivare la detectarea debitului zero (No-Flow Stop)
• • Softstart
• • Rutine automate remediere a erorilor (de ex., funcție de deblocare)
• • Comutare regim de mod heating / răcire
• • Protecție totală a motorului prevazut cu configuratie electronic de declanșare integrat

Intrări externe de comandă precum si funcțiile acestora

2 intrări analogice:

• • Tipuri de semnal: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA, PT1000
• • Utilizări: Reglarea de la distanță a valorii impuse conceput pentru fiecare mod de comanda (cu excepția Multi-Flow Adaptation), intrări de senzori conceput pentru temperatură, presiune diferențială sau senzor liber în modul de funcționare PID definit de utilizator

2 intrări digitale:

• • conceput pentru ieșiri de comandă sau comutatoare fără potențial
• • Funcții parametrizabile:
  • • Ext. OFF
  • • Ext. MIN
  • • Ext. MAX
  • • MANUAL (BMS OPRIT)
  • • Blocarea butoanelor
  • • Comutare regim de mod heating / răcire

Wilo Net conceput pentru gestionarea pompelor prevazut cu două rotoare la 2 pompe prevazut cu un rotor, comunicarea mai multor pompe precum si reglarea de la distanță a pompelor prin gateway

Funcții de semnalizare precum si afișare

• • Stare afișaj indicator de funcționare:
  • • Valoare impusă
  • • înălţimea efectivă de pompare
  • • Debit real
  • • Puterea absorbită
  • • necesar energetic electric
  • • Temperaturi
• • Afișaj de stare LED: Funcționare fără erori (LED verde), comunicarea pompelor (LED albastru)
• • Stare display afișare eroare (display roșu):
  • • Coduri de eroare precum si descrierea erorilor în format text
  • • Măsuri de remediere
• • Stare display afișare avertisment (display galben):
  • • Coduri de avertizare precum si descrierea avertismentului în text complet
  • • Măsuri de remediere
• • Stare display afișare, afișare proces (display albastru):
  • • Conducta de aerisire a pompei
  • • Actualizare operație
• • Stare display comunicație BMS (display albastru):
  • • Rezumatul parametrilor BMS activi (valoare baud, adresă,...)
• • Semnalare generală de defecțiune SSM (contact bipozițional fără potențial)
• • Semnalizare generală de funcționare SBM (contact normal deschis fără potențial)

Schimbul de date

• • Interfață Bluetooth conceput pentru schimbul de date fără fir precum precum si operarea la distanță a pompei prevazut cu un smartphone sau tabletă.
• • configuratie de monitorizare de la distanță a pompei prin internet, prevazut cu ajutorul Wilo-Smart Gateway.
• • Interfață digitală Modbus TCP conceput pentru conectarea la automatizarea clădirii (posibil prevazut cu modul CIF Wilo Ethernet (multiprotocol)).
• • Interfață serială digitală Modbus RTU conceput pentru conectarea la automatizarea clădirii prin intermediul sistemului de magistrale RS485 (posibilă prevazut cu modulul CIF Wilo Modbus RTU).
• • Interfață digitală BACnet IP conceput pentru conectarea la automatizarea clădirii (posibil prevazut cu modul CIF Wilo Ethernet (multiprotocol)).
• • Interfață serială digitală BACnet MS/TP conceput pentru conectarea la automatizarea clădirii prin intermediul sistemului de magistrale RS485 (posibilă prevazut cu modulul CIF Wilo BACnet MS/TP).
• • Interfață serială digitală LON conceput pentru conectarea la automatizarea clădirii prin intermediul sistemului de magistrale LONWorks (posibilă prevazut cu modulul CIF Wilo LON).
• • Interfață serială digitală CANopen conceput pentru conectarea la automatizarea clădirii prin intermediul sistemului de magistrale CANopen (posibilă prevazut cu modulul Wilo-CIF CANopen).
• • Interfață serială digitală PLR conceput pentru conectarea la automatizarea clădirii prin module de cuplare specifice firmei (posibilă prevazut cu modulul CIF Wilo PLR).

Echipare

• • La pompe prevazut cu flanşă: Modele flanşă
  • • Versiune standard conceput pentru pompele DN 32 până la DN 65: Flanşă combinată PN 6/10 (flanşă PN 16 conform EN 1092-2) conceput pentru contraflanşa PN 6 precum si PN 16
  • • Execuţie standard conceput pentru pompele DN 80 / DN 100: Flanşă PN 6 (PN 16 dimensionată conform EN 1092-2) conceput pentru contraflanşa PN 6
  • • Execuţie specială conceput pentru pompele DN 32 până la DN 100: Flanşă PN 16 (conform EN 1092-2) conceput pentru contraflanşa PN 16
• • Diferite interfețe de comunicare integrate precum si slot opțional utilizat conceput pentru un modul CIF
• • 5 intrări de cablu conceput pentru conectarea la interfețele de comunicare
• • Interfață Bluetooth
• • Ecran grafic de înaltă rezoluție prevazut cu buton verde precum si 2 taste
• • Cutie de borne ușor de utilizat
• • Senzor de nivelul de temperatura integrat
• • Termoizolaţie, dotare de serie, conceput pentru exploatare în instalaţii de încălzire
• • Racord electric rapid prevazut cu conector Wilo optimizat conceput pentru alimentarea electrică
