Filtre autocurăţitoare cu spălare în contracurent, seria F76S/F76CS
Producator: Honeywell
F76S
F76CS
F76CS
Filtre autocurăţitoare cu spălare în contracurent pentru alimentarea continuă cu apă filtrată.
Pe durata purjării, cele două turbine (la DN15…32, o singură turbină la DN40…50) din interiorul sitei sunt antrenate într-o mişcare de rotaţie de presiunea apei ce curge în sens invers – de la interior spre exterior – pulverizând pe orificiile special destinate apă cu presiune foarte mare ce curăţă foarte bun sita şi paharul filtrului. Impurităţile şi sedimentele sunt eliminate prin ventilul din partea inferioară a filtrului. Purjarea poate fi efectuată manual sau automat. Purjarea automată se realizează cu servomotorul ce are încorporat ceas programator sau poate fi acţionat de presostatul diferenţial cu gamă reglabilă ce semnalizea-ză colmatarea filtrului. Pentru spălarea în contracurent reprezinta necesară o presiune de minim 1,5 bar la ieşirea din filtru; în cazul în care filtrul reprezinta montat într-un circuit deschis se va monta în instalaţie după filtru un robinet de închidere sau ventil electromagnetic ce va fi închis doar pe durata purjării (30 secunde).
| Cod | DN în mm |
Racord | Capacitate kvs |
Temp. max. în °C |
Presiune maximă Bar |
| F 76 S – ½ – AA | 15 | ½” | 7,2 | 40 | 16 |
| F 76 S – ¾ – AA | 20 | ¾” | 9,6 | 40 | 16 |
| F 76 S – 1 – AA | 25 | 1” | 16,1 | 40 | 16 |
| F 76 S – 1 ¼ – AA | 32 | 1 ¼” | 17,4 | 40 | 16 |
| F 76 S – 1 ½ – AA | 40 | 1 ½” | 22,4 | 40 | 16 |
| F 76 S – 2 – AA | 50 | 2” | 25,7 | 40 | 16 |
| F 76 S – ½ – AAM | 15 | ½” | 7,2 | 70 | 25 |
| F 76 S – ¾ – AAM | 20 | ¾” | 9,6 | 70 | 25 |
| F 76 S – 1 – AAM | 25 | 1” | 16,1 | 70 | 25 |
| F 76 S – 1 ¼ – AAM | 32 | 1 ¼” | 17,4 | 70 | 25 |
| F 76 S – 1 ½ – AAM | 40 | 1 ½” | 22,4 | 70 | 25 |
| F 76 S – 2 – AAM | 50 | 2” | 25,7 | 70 | 25 |
| F 76 CS – ¾ – AA | 20 | ¾” | 9,6 | 40 | 16 |
| F 76 CS – 1 – AA | 25 | 1” | 16,1 | 40 | 16 |
| F 76 CS – 1 ¼ – AA | 32 | 1 ¼” | 17,4 | 40 | 16 |
DATE TEHNICE
Accesorii incluse: – cheie pentru demontarea paharului, manometru
Racord prindere: – corp filtru cu filet exterior, livrat standard cu semi-olandezi
Mediu de lucru: – apă potabilă
Materiale constructive: – sită din oţel inox cu ranforsări, carcasă filtru din alamă
Granulaţie sită: – sufix AA=100microni, AB=20microni, AC=50microni, AD=200microni, AE=300microni, AF=500microni
Pahar element filtrant:
– plastic transparent, 40°C, 16bar (sufix AA/AB/AC/AD/AE/AF)
– bronz, 70°C, 25bar (sufix AAM=100microni, ACM=50microni)
Poziţie de montare:
– seria F76S doar pe ţeavă orizontală
– seria F76CS pe ţeavă orizontală sau verticală cu ajutorul piesei de racord reversibile
Producător: – Honeywell, fabricat în Germania

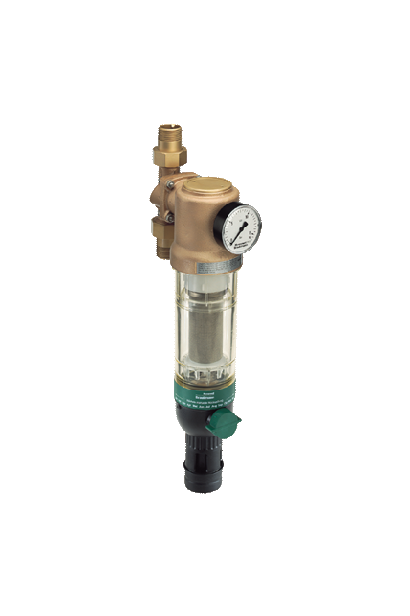

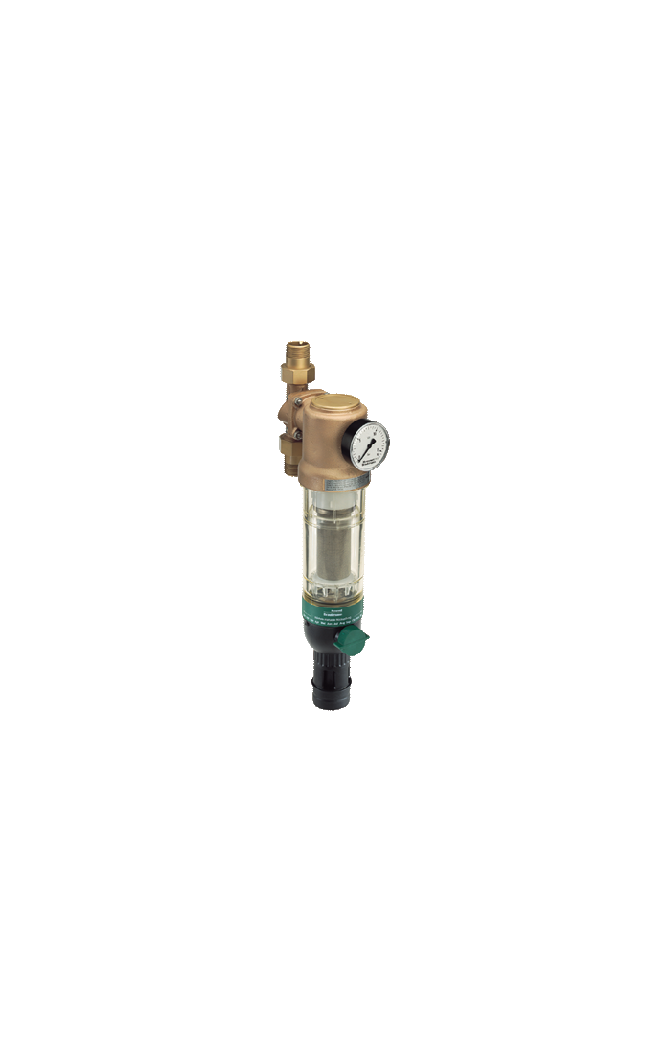

F76 CS – 1”– AA
Fiță tehnică
- Diametru nominal
- Rp 1
- Putere termica utila max/min incalzire (80/60°C)
- 16 BAR
