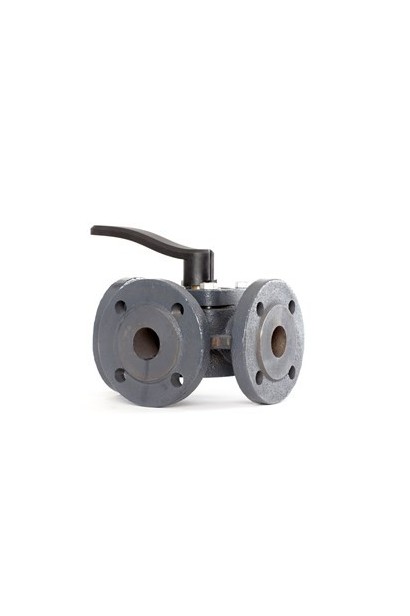

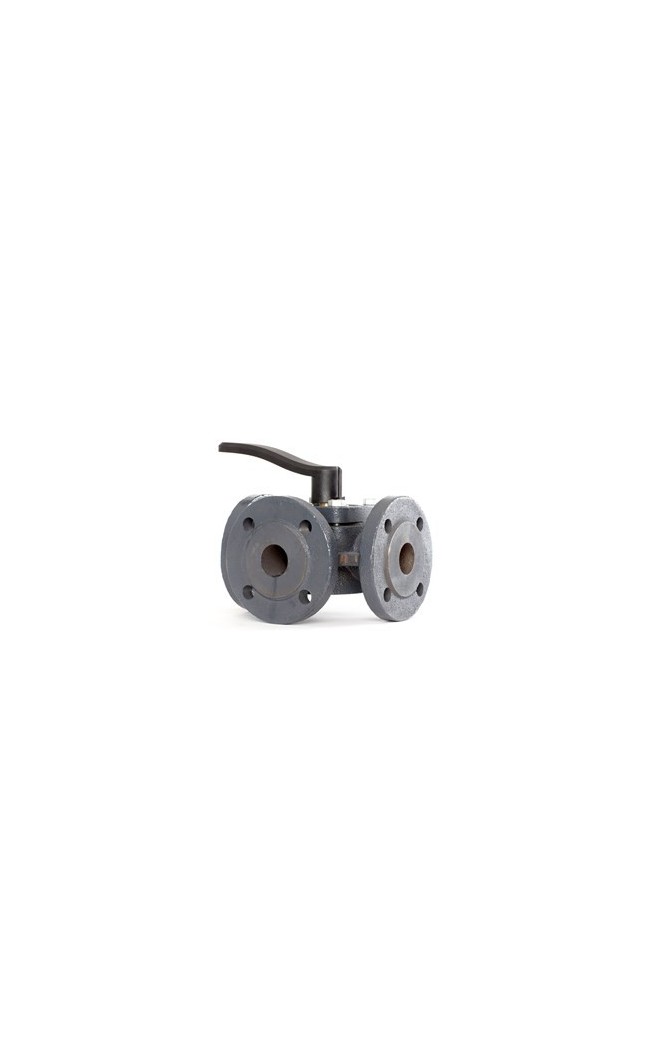

Vană Danfoss PN 6 HFE 3 25/18 rotativă 3 căi flanșe este disponibil la Vatherm cu livrare rapida si consultanta tehnica (cod: 065Z0429).
O nouă specie - vanele rotative Danfoss HFE
Noile vane rotative de la Danfoss constituie create conceput pentru reglarea debitului dar si temperaturii în sistemele de încălzire, în care un anumit nivel de scurgeri poate fi acceptat, dar si conceput pentru care nu aduce necesară definirea caracteristicii de control.
100% siguranță la punerea în funcțiune impreuna cu indicator vizibil conceput pentru poziția vanei
Danfoss a creat un indicator unic de poziție conceput pentru o punere in functiune dar si o punere în funcțiune mai ușoare. Indicatorii conceput pentru poziția vanei constituie creați conceput pentru a fi vizibili de sus sau dinn lateral, impreuna cu sau fără servomotor montat pe vană. Datorită acestei caracteristici, se economisește timp la instalarea dar si punerea în funcțiune a vanei.
Cea mai scăzută clasă de scurgere
Datorită noului finisaj de top al vanei, noile vane rotative de la Danfoss au cel mai
scăzut nivel de scurgere din clasa de produse. conceput pentru zero scurgeri dar si comanda premium,
Danfoss recomandă iMCV™ – noua generație de vane de comanda motorizate inteligente. iMCV™ dispune de dar si funcția antioscilații, instalarea fără instrumente, un servomotor conceput pentru DN 15 până la 80 dar si finisaj anti scurgere.
Aplicație tipică impreuna cu cazan
Aplicație tipică de prioritizare / deviere
Vanele rotative HFE 3 r
Corp din fontă impreuna cu conexiune impreuna cu flanșă
• Cele mai reduse scurgeri din clasa de articole
• •Indicator de poziție a vanei
• conceput pentru domenii de folosire de amestec sau deviere
Vanele rotative HFE pot fi foliste în combinație impreuna cu servomotoarele electrice AMB 162 dar si AMB 182.
| Diametru nominal | DN | 20/25/32/40/50/65/80/100/125/150 |
| kVS | m3/h | 12/18/28/44/60/90/150/225/280/400 |
| Caracteristici comanda | caracteristici S | |
| HFE 3 | Deviere: max. 0.5% din kVS / Amestec: max. 1.0 % din kVS | |
| Scurgeri | HFE 3 | Deviere: max. 0.5% din kVS / Amestec: max. 1.0 % din kVS |
| Presiune nominală | PN | 6 |
| Presiune max .de închidere | bar | 0.5 |
| Cuplu at PN | Nm | Interval DN 20-65=5 | Interval 80-125=10 | Interval 150=15 |
| Mediu | Circulaţie apă /apă impreuna cu glicol până la 50% | |
| pH mediu | Min 7, Max 10 | |
| Temperatură mediu | °℃ | 2...110 |
| Conexiuni | Flanță PN6 | |
| Materiale | ||
| Saboți alunecare | CuZn36Pb2As (AlamăDZR, CW 602N) | |
| Sigiliu presgarnitură | EPDM |
| Type | DN | Kys (m³ /h ) | PN | Cod HFE 3 |
| HFE 3 | 20 | 12 | 6 | 06520428 |
| HFE 3 | 25 | 18 | 6 | 065Z0429 |
| HFE 3 | 32 | 28 | 6 | 065Z0430 |
| HFE 3 | 40 | 44 | 6 | 065Z0431 |
| HFE 3 | 50 | 60 | 6 | 065Z0432 |
| HFE 3 | 65 | 90 | 6 | 065Z0433 |
| HFE 3 | 80 | 150 | 6 | 065Z0434 |
| HFE 3 | 100 | 225 | 6 | 065Z0435 |
| HFE 3 | 125 | 280 | 6 | 065Z0436 |
| HFE 3 | 150 | 400 | 6 | 065Z0437 |
065Z0429
Fiță tehnică
- Diametru nominal
- DN 25
- Producător
- DANFOSS
- Debit
- 18 m³/h
- Greutate
- 4.72 kg
- Produs
- Vană Danfoss HFE 3 PN6 25/18 rotativă 3 căi flanșe
- Temperatura maxim admisa
- 110 °C
- Racord conducta
- DN25
- Tip centrala
- Încălzire
- Diametru
- 25 mm
- Tipuri de conexiuni
- Flanse
- Versiunea de montaj
- TUR
- Presiune diferențială de închidere (amestec) [bar] [Max]
- 0.5BAR
- Presiune diferențială de închidere (distribuție) [bar] [Max]
- 0.5BAR
- Agent de lucru alternativ
- Apă cu glicol până la 50%
