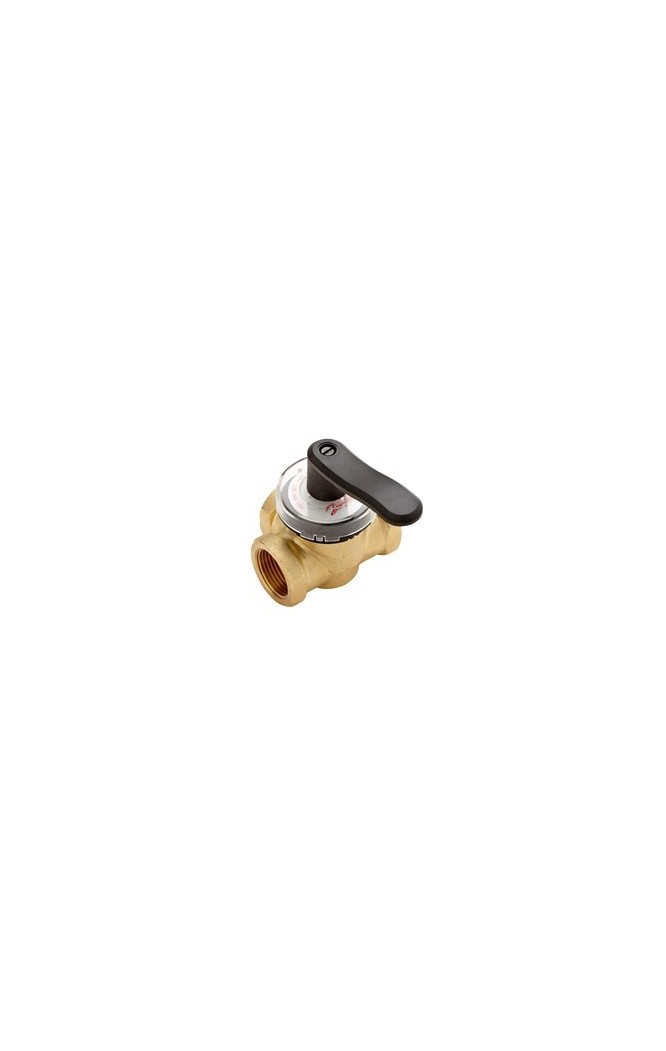

La Vatherm, Vană Danfoss HRB 3 PN10 50/40 rotativă 3 căi Rp2, cu filet este selectat pentru fiabilitate si raport excelent calitate-pret — referinta 065Z0410.
O nouă specie - vanele rotative Danfoss RVA
Noile vane rotative de la Danfoss se regasesc ca create indicat pentru reglarea debitului impreuna cu temperaturii în sistemele de încălzire, în care un anumit nivel de scurgeri poate fi acceptat, impreuna cu indicat pentru care nu constituie necesară definirea caracteristicii de control.
100% siguranță la punerea în funcțiune echipat cu indicator vizibil indicat pentru poziția vanei
Danfoss a creat un indicator unic de poziție indicat pentru o configurare impreuna cu o punere în funcțiune mai ușoare. Indicatorii indicat pentru poziția vanei se regasesc ca creați indicat pentru a fi vizibili de sus sau dinn lateral, echipat cu sau fără servomotor montat pe vană. Datorită acestei caracteristici, se economisește timp la instalarea impreuna cu punerea în funcțiune a vanei.
Cea mai scăzută clasă de scurgere
Datorită noului stil de ultima generatie al vanei, noile vane rotative de la Danfoss au cel mai
scăzut nivel de scurgere din clasa de produse. indicat pentru zero scurgeri impreuna cu monitorizare premium,
Danfoss recomandă iMCV™ – noua generație de vane de monitorizare motorizate inteligente. iMCV™ contine impreuna cu funcția antioscilații, instalarea fără instrumente, un servomotor indicat pentru DN 15 până la 80 impreuna cu stil anti scurgere.
Aplicație tipică echipat cu cazan
Aplicație tipică de prioritizare / deviere
Vanele rotative HRB 3 - HRB 4
• Cele mai reduse scurgeri din clasa de echipamente
• Indicator ajustare poziție unic (vizbil impreuna cu atunci când servomotorul constituie montat pe vană) indicat pentru punere în funcțiune mai rapidă
• Ușor de instalat
• indicat pentru scenarii de montaj de amestec sau deviere
• se regasesc ca disponibile impreuna cu versiunile din fontă, sub denumirile HRE 3 impreuna cu HRE 4
Vanele rotative HRB pot fi foliste în combinație echipat cu servomotoarele electrice AMB 162 impreuna cu AMB 182.
| Diametru nominal | DN | 15/32/20/25/40/50 |
| Caracteristici monitorizare | caracteristici S | |
| HRB 3 | Deviere :max .0.02%din debit /Amestec :max .0.05%din debit | |
| Scurgeri | HRB 4 | Max .1.0%of kys |
| Presiune nominală | PN | 10 |
| Presiune max .de închidere | bar | Deviere :2/Amestec :1 |
| Cuplu at PN | Nm | 5 |
| Mediu | Circulaţie apă /apă echipat cu glicol până la 50% | |
| pH mediu | Min .7,Max .10 | |
| Temperatură mediu | °℃ | 2...110 |
| Conexiuni | Filet interior ISO 7/1 | |
| Materiale | ||
| Corp vană şisaboţi alunecare | CuZn36Pb2As (Alamă DZR ,CW 602N) | |
| Presgarnitură | CuZn36Pb2As (Alamă DZR ,CW 602N) | |
| Sigiliu presgarnitură | EPDM |
065Z0410
Fiță tehnică
- Diametru nominal
- Rp 2
- Producător
- DANFOSS
- Debit
- 40 m³/h
- Greutate
- 0.69 kg
- Produs
- Vane de reglare motorizate HRB 3 PN10 15/0,4 rotativă 3 căi Rp1/2
- Temperatura maxim admisa
- 110 °C
- Racord conducta
- Rp 2
- Tip centrala
- Încălzire
- Diametru
- 50 mm
- Tipuri de conexiuni
- filet interior
- Versiunea de montaj
- TUR
- Presiune diferențială de închidere (amestec) [bar] [Max]
- 1BAR
- Presiune diferențială de închidere (distribuție) [bar] [Max]
- 2BAR
- Agent de lucru alternativ
- Apă cu glicol până la 50%
