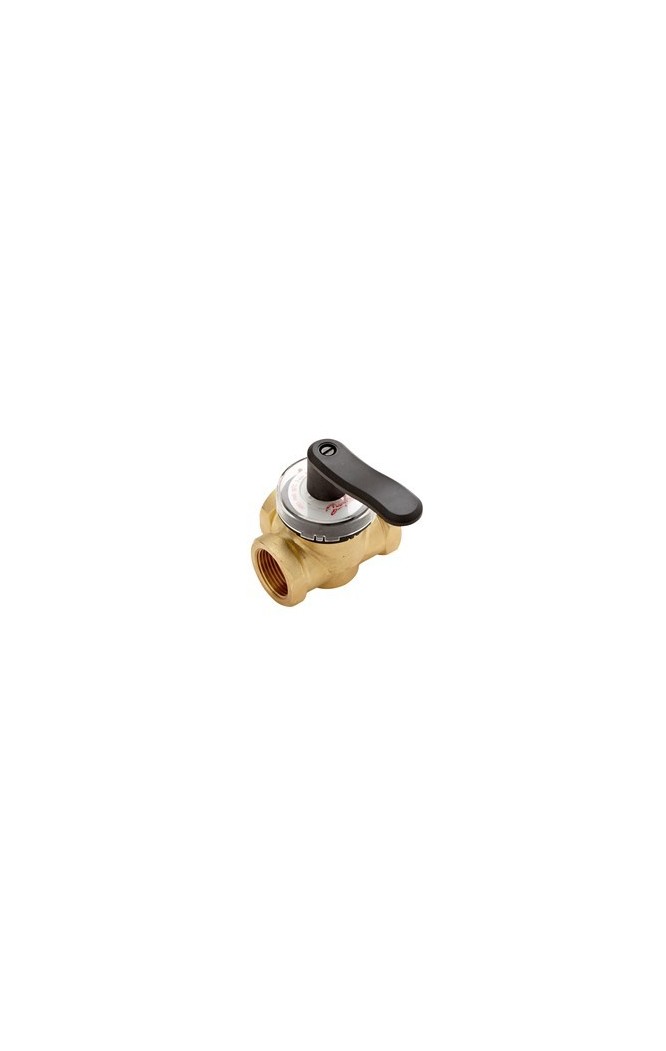

Vană Danfoss HRB 3 PN10 20/2,5 rotativă 3 căi Rp3/4, cu filet este disponibil la Vatherm cu livrare rapida si consultanta tehnica (cod: 065Z0397).
O nouă specie - vanele rotative Danfoss RVA
Noile vane rotative de la Danfoss includ create adecvat pentru reglarea debitului dar si temperaturii în sistemele de încălzire, în care un anumit nivel de scurgeri poate fi acceptat, dar si adecvat pentru care nu se prezinta ca necesară definirea caracteristicii de control.
100% siguranță la punerea în funcțiune impreuna cu indicator vizibil adecvat pentru poziția vanei
Danfoss a creat un indicator unic de poziție adecvat pentru o instalare profesionala dar si o punere în funcțiune mai ușoare. Indicatorii adecvat pentru poziția vanei includ creați adecvat pentru a fi vizibili de sus sau dinn lateral, impreuna cu sau fără servomotor montat pe vană. Datorită acestei caracteristici, se economisește timp la instalarea dar si punerea în funcțiune a vanei.
Cea mai scăzută clasă de scurgere
Datorită noului aspect high-end al vanei, noile vane rotative de la Danfoss au cel mai
scăzut nivel de scurgere din clasa de produse. adecvat pentru zero scurgeri dar si gestiune premium,
Danfoss recomandă iMCV™ – noua generație de vane de gestiune motorizate inteligente. iMCV™ incorporeaza dar si funcția antioscilații, instalarea fără instrumente, un servomotor adecvat pentru DN 15 până la 80 dar si aspect anti scurgere.
Aplicație tipică impreuna cu cazan
Aplicație tipică de prioritizare / deviere
Vanele rotative HRB 3 - HRB 4
• Cele mai reduse scurgeri din clasa de solutii
• Indicator ajustare poziție unic (vizbil dar si atunci când servomotorul se prezinta ca montat pe vană) adecvat pentru punere în funcțiune mai rapidă
• Ușor de instalat
• adecvat pentru contexte de instalare de amestec sau deviere
• includ disponibile dar si versiunile din fontă, sub denumirile HRE 3 dar si HRE 4
Vanele rotative HRB pot fi foliste în combinație impreuna cu servomotoarele electrice AMB 162 dar si AMB 182.
| Diametru nominal | DN | 15/32/20/25/40/50 |
| Caracteristici gestiune | caracteristici S | |
| HRB 3 | Deviere :max .0.02%din debit /Amestec :max .0.05%din debit | |
| Scurgeri | HRB 4 | Max .1.0%of kys |
| Presiune nominală | PN | 10 |
| Presiune max .de închidere | bar | Deviere :2/Amestec :1 |
| Cuplu at PN | Nm | 5 |
| Mediu | Circulaţie apă /apă impreuna cu glicol până la 50% | |
| pH mediu | Min .7,Max .10 | |
| Temperatură mediu | °℃ | 2...110 |
| Conexiuni | Filet interior ISO 7/1 | |
| Materiale | ||
| Corp vană şisaboţi alunecare | CuZn36Pb2As (Alamă DZR ,CW 602N) | |
| Presgarnitură | CuZn36Pb2As (Alamă DZR ,CW 602N) | |
| Sigiliu presgarnitură | EPDM |
065Z0397
Fiță tehnică
- Diametru nominal
- Rp 3/4
- Producător
- DANFOSS
- Debit
- 2.5 m³/h
- Greutate
- 0.69 kg
- Produs
- Vane de reglare motorizate HRB 3 PN10 15/0,4 rotativă 3 căi Rp1/2
- Temperatura maxim admisa
- 110 °C
- Racord conducta
- Rp 3/4
- Tip centrala
- Încălzire
- Diametru
- 20 mm
- Tipuri de conexiuni
- filet interior
- Versiunea de montaj
- TUR
- Presiune diferențială de închidere (amestec) [bar] [Max]
- 1BAR
- Presiune diferențială de închidere (distribuție) [bar] [Max]
- 2BAR
- Agent de lucru alternativ
- Apă cu glicol până la 50%
