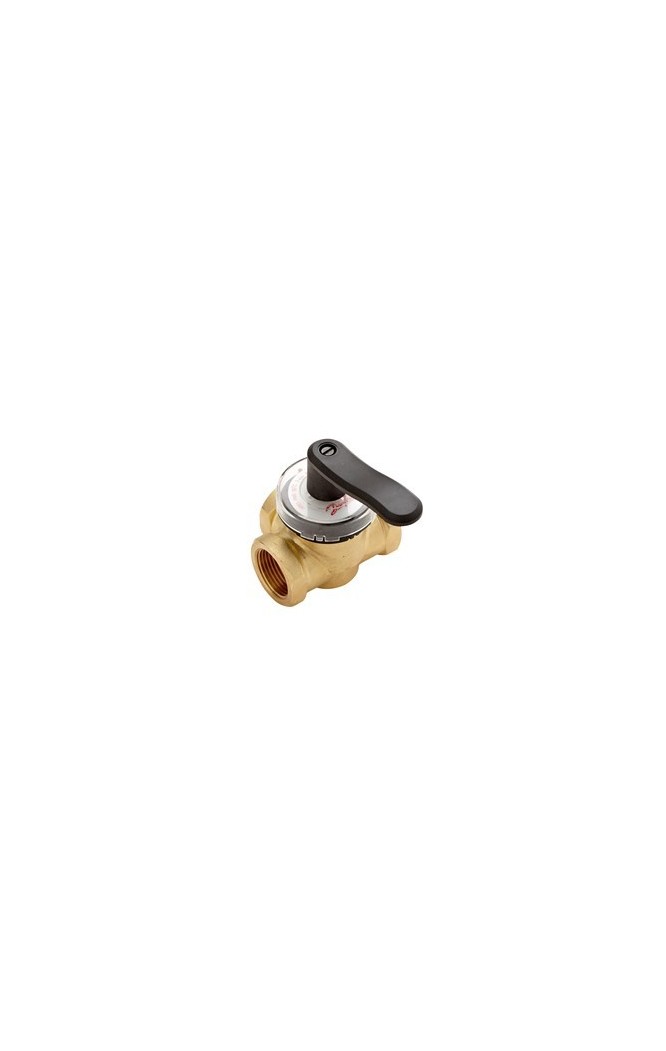

Vană Danfoss HRB 3 PN10 15/1.63 rotativă cu 3 căi Rp1/2, cu filet este disponibil la Vatherm cu livrare rapida si consultanta tehnica (cod: 065Z0402).
O nouă specie - vanele rotative Danfoss RVA
Noile vane rotative de la Danfoss constituie create conceput pentru reglarea debitului dar si temperaturii în sistemele de încălzire, în care un anumit nivel de scurgeri poate fi acceptat, dar si conceput pentru care nu aduce necesară definirea caracteristicii de control.
100% siguranță la punerea în funcțiune impreuna cu indicator vizibil conceput pentru poziția vanei
Danfoss a creat un indicator unic de poziție conceput pentru o punere in functiune dar si o punere în funcțiune mai ușoare. Indicatorii conceput pentru poziția vanei constituie creați conceput pentru a fi vizibili de sus sau dinn lateral, impreuna cu sau fără servomotor montat pe vană. Datorită acestei caracteristici, se economisește timp la instalarea dar si punerea în funcțiune a vanei.
Cea mai scăzută clasă de scurgere
Datorită noului finisaj de top al vanei, noile vane rotative de la Danfoss au cel mai
scăzut nivel de scurgere din clasa de produse. conceput pentru zero scurgeri dar si comanda premium,
Danfoss recomandă iMCV™ – noua generație de vane de comanda motorizate inteligente. iMCV™ dispune de dar si funcția antioscilații, instalarea fără instrumente, un servomotor conceput pentru DN 15 până la 80 dar si finisaj anti scurgere.
Aplicație tipică impreuna cu cazan
Aplicație tipică de prioritizare / deviere
Vanele rotative HRB 3 - HRB 4
• Cele mai reduse scurgeri din clasa de articole
• Indicator ajustare poziție unic (vizbil dar si atunci când servomotorul aduce montat pe vană) conceput pentru punere în funcțiune mai rapidă
• Ușor de instalat
• conceput pentru domenii de folosire de amestec sau deviere
• constituie disponibile dar si versiunile din fontă, sub denumirile HRE 3 dar si HRE 4
Vanele rotative HRB pot fi foliste în combinație impreuna cu servomotoarele electrice AMB 162 dar si AMB 182.
| Diametru nominal | DN | 15/32/20/25/40/50 |
| Caracteristici comanda | caracteristici S | |
| HRB 3 | Deviere :max .0.02%din debit /Amestec :max .0.05%din debit | |
| Scurgeri | HRB 4 | Max .1.0%of kys |
| Presiune nominală | PN | 10 |
| Presiune max .de închidere | bar | Deviere :2/Amestec :1 |
| Cuplu at PN | Nm | 5 |
| Mediu | Circulaţie apă /apă impreuna cu glicol până la 50% | |
| pH mediu | Min .7,Max .10 | |
| Temperatură mediu | °℃ | 2...110 |
| Conexiuni | Filet interior ISO 7/1 | |
| Materiale | ||
| Corp vană şisaboţi alunecare | CuZn36Pb2As (Alamă DZR ,CW 602N) | |
| Presgarnitură | CuZn36Pb2As (Alamă DZR ,CW 602N) | |
| Sigiliu presgarnitură | EPDM |
065Z0402
Fiță tehnică
- Diametru nominal
- Rp 1/2
- Producător
- DANFOSS
- Debit
- 1.63 m³/h
- Greutate
- 0.69 kg
- Produs
- Vane de reglare motorizate HRB 3 PN10 15/0,4 rotativă 3 căi Rp1/2
- Temperatura maxim admisa
- 110 °C
- Racord conducta
- Rp 1/2
- Tip centrala
- Încălzire
- Diametru
- 15 mm
- Tipuri de conexiuni
- filet interior
- Versiunea de montaj
- TUR
- Presiune diferențială de închidere (amestec) [bar] [Max]
- 1BAR
- Presiune diferențială de închidere (distribuție) [bar] [Max]
- 2BAR
- Agent de lucru alternativ
- Apă cu glicol până la 50%
