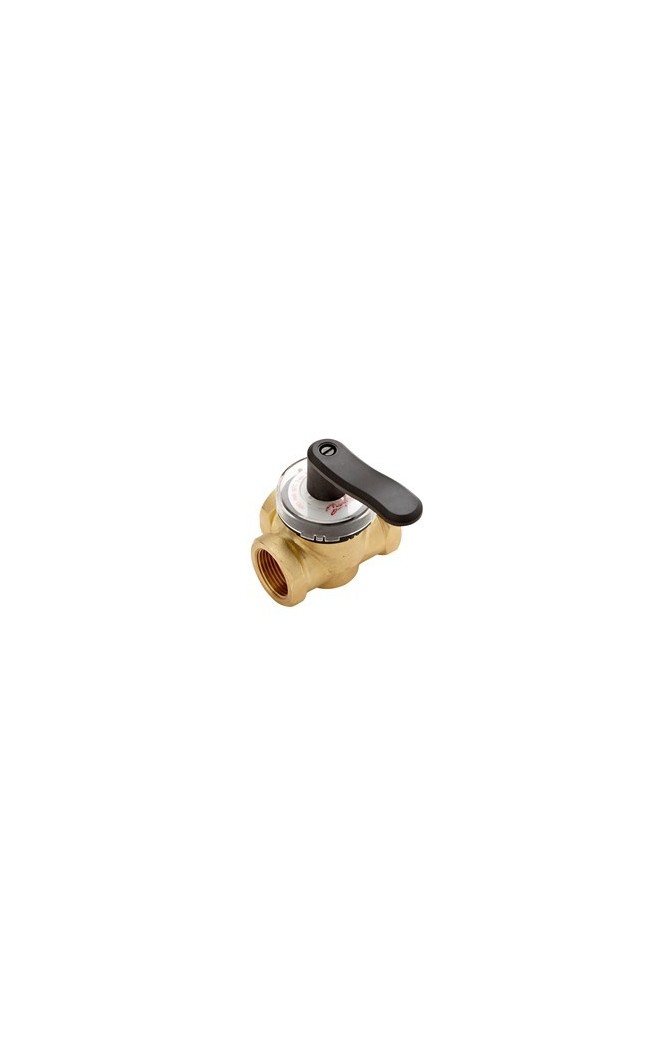

Vană Danfoss HRB 3 PN10 15/0,4 rotativă cu 3 căi Rp1/2, cu filet este disponibil la Vatherm cu livrare rapida si consultanta tehnica (cod: 065Z0399).
O nouă specie - vanele rotative Danfoss RVA
Noile vane rotative de la Danfoss se traduce prin create destinat reglarea debitului dar si temperaturii în sistemele de încălzire, în care un anumit nivel de scurgeri poate fi acceptat, dar si destinat care nu se remarca ca necesară definirea caracteristicii de control.
100% siguranță la punerea în funcțiune impreuna cu indicator vizibil destinat poziția vanei
Danfoss a creat un indicator unic de poziție destinat o montaj dar si o punere în funcțiune mai ușoare. Indicatorii destinat poziția vanei se traduce prin creați destinat a fi vizibili de sus sau dinn lateral, impreuna cu sau fără servomotor montat pe vană. Datorită acestei caracteristici, se economisește timp la instalarea dar si punerea în funcțiune a vanei.
Cea mai scăzută clasă de scurgere
Datorită noului concept vizual complex al vanei, noile vane rotative de la Danfoss au cel mai
scăzut nivel de scurgere din clasa de produse. destinat zero scurgeri dar si administrare premium,
Danfoss recomandă iMCV™ – noua generație de vane de administrare motorizate inteligente. iMCV™ este livrat cu dar si funcția antioscilații, instalarea fără instrumente, un servomotor destinat DN 15 până la 80 dar si concept vizual anti scurgere.
Aplicație tipică impreuna cu cazan
Aplicație tipică de prioritizare / deviere
Vanele rotative HRB 3 - HRB 4
• Cele mai reduse scurgeri din clasa de modele
• Indicator ajustare poziție unic (vizbil dar si atunci când servomotorul se remarca ca montat pe vană) destinat punere în funcțiune mai rapidă
• Ușor de instalat
• destinat utilizari de amestec sau deviere
• se traduce prin disponibile dar si versiunile din fontă, sub denumirile HRE 3 dar si HRE 4
Vanele rotative HRB pot fi foliste în combinație impreuna cu servomotoarele electrice AMB 162 dar si AMB 182.
| Diametru nominal | DN | 15/32/20/25/40/50 |
| Caracteristici administrare | caracteristici S | |
| HRB 3 | Deviere :max .0.02%din debit /Amestec :max .0.05%din debit | |
| Scurgeri | HRB 4 | Max .1.0%of kys |
| Presiune nominală | PN | 10 |
| Presiune max .de închidere | bar | Deviere :2/Amestec :1 |
| Cuplu at PN | Nm | 5 |
| Mediu | Circulaţie apă /apă impreuna cu glicol până la 50% | |
| pH mediu | Min .7,Max .10 | |
| Temperatură mediu | °℃ | 2...110 |
| Conexiuni | Filet interior ISO 7/1 | |
| Materiale | ||
| Corp vană şisaboţi alunecare | CuZn36Pb2As (Alamă DZR ,CW 602N) | |
| Presgarnitură | CuZn36Pb2As (Alamă DZR ,CW 602N) | |
| Sigiliu presgarnitură | EPDM |
065Z0399
Fiță tehnică
- Diametru nominal
- Rp 1/2
- Producător
- DANFOSS
- Debit
- 0.4 m³/h
- Greutate
- 0.79 kg
- Produs
- Vane de reglare motorizate HRB 3 PN10 15/0,4 rotativă 3 căi Rp1/2
- Temperatura maxim admisa
- 110 °C
- Racord conducta
- Rp 1/2
- Tip centrala
- Încălzire
- Diametru
- 15 mm
- Tipuri de conexiuni
- filet interior
- Versiunea de montaj
- TUR
- Presiune diferențială de închidere (amestec) [bar] [Max]
- 1BAR
- Presiune diferențială de închidere (distribuție) [bar] [Max]
- 2BAR
- Agent de lucru alternativ
- Apă cu glicol până la 50%
