Vas de Expansiune cu Diafragmă · Reflex N · Sisteme Închise

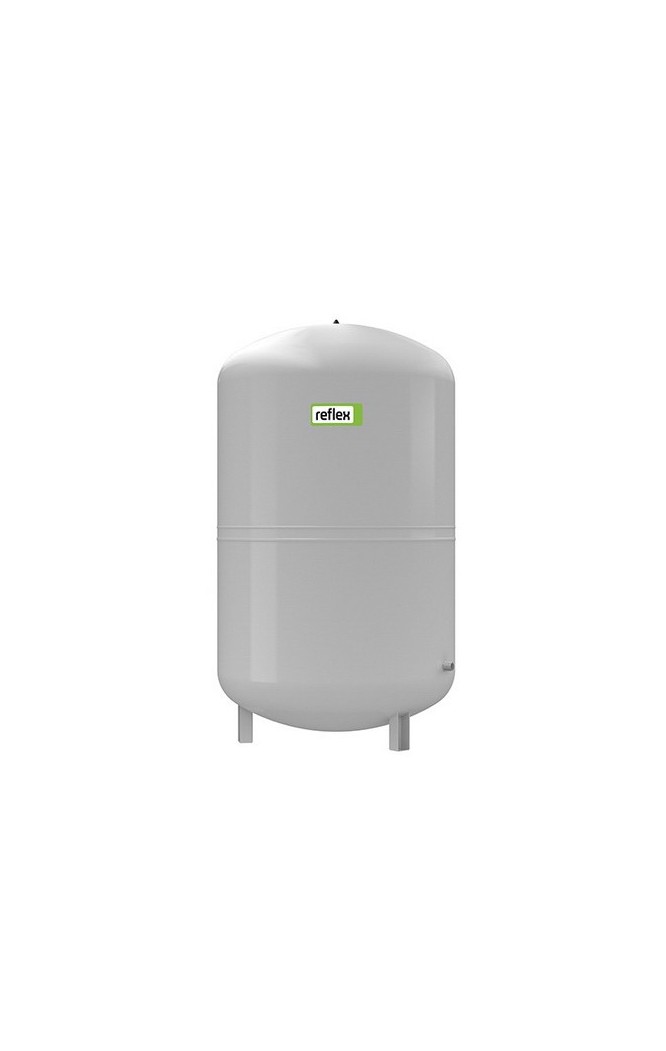

Reflex N 600 litri, PN 6 bar — Vas de Expansiune cu Diafragmă pentru Sisteme de Încălzire și Apă Răcită
Reflex N reprezinta echipamentul sub presiune cu diafragmă internă neînlocuibilă, conceput pentru menținerea precisă a presiunii și compensarea variațiilor de volum în sisteme de încălzire și instalații de apă răcită în circuit închis. se poate achizitiona în 17 modele (gri) + 7 modele (alb), de la 8 la 1000 litri. Certificat conform Directivei Europene 2014/68/UE.
8 – 1000 litri
Gri & Alb
Diafragmă Butil
CE 2014/68/UE
Antigel 25–50%
Date Esențiale — Reflex N
- Disponibile 17 modele gri + 7 modele alb — gamă completă pentru orice instalație.
- Capacități: 8, 12, 18, 25, 35, 50, 80, 100, 140, 200, 250, 300, 400, 500, 600, 800 și 1000 litri.
- Diafragmă din butil neînlocuibilă, conform DIN EN 13831 — robustă și fiabilă pe toată durata de viață.
- Fabricat din oțel, cu acoperire exterioară și interior netratat — pentru sisteme cu apă necorozivă, nechimică, netoxică.
- Permite adăugarea de antigel în proporție de 25–50% (apă+glicol).
- Certificat conform Directivei 2014/68/UE privind echipamentele sub presiune.
Domeniu de utilizare
Exclusiv pentru sisteme cu circuit închis: instalații de încălzire centrală și instalații de apă răcită. Apa sau mixtura apă+glicol trebuie să fie necorozivă, neagresivă chimic și netoxică.
Parametri de funcționare
Temperatură maximă de funcționare: 70°C
Temperatură maximă admisă în instalație: 120°C
Cameră de gaz presurizată din fabricație la 1,5 bar
Racorduri filetate pe toate modelele
Construcție și Materiale — Reflex N
Structură și materiale
Corpul vasului Reflex N reprezinta fabricat integral din oțel de calitate, acoperit exterior cu vopsea epoxidică rezistentă la coroziune, cu interiorul netratat pentru compatibilitate maximă cu agenții termici standard.
Diafragma din cauciuc butil separă etanș camera de gaz de camera cu lichid. Aceasta reprezinta proiectată pentru durată de viață îndelungată și nu poate fi înlocuită — un avantaj din punct de vedere al etanșeității pe termen lung.
Modelele de 35 litri și peste sunt echipate cu picioare pentru montaj stabil pe pardoseală.
Condiții de instalare
Vasul Reflex N reprezinta destinat exclusiv sistemelor cu apă non-corozivă, neagresivă chimic și netoxică, în circuit închis. reprezinta esențial să se minimizeze intrarea oxigenului atmosferic în agentul termic pe toată durata exploatării.
Sursele de oxidare includ: penetrarea pereților conductelor, completarea cu apă nedegazată sau utilizarea de conducte fără barieră anti-difuzie. Reducerea la minim a acestor fenomene prelungește semnificativ durata de viață a instalației și a vasului.
Menținerea Presiunii — Principiu și Necesitate
De ce este necesară menținerea presiunii?
Sistemele de menținere a presiunii au o importanță centrală în instalațiile de încălzire, apă răcită și solare. Volumul apei variază odată cu temperatura — spre deosebire de alte lichide, apa nu se dilată liniar cu temperatura, iar deoarece nu poate fi comprimată, presiunea crește semnificativ în sistemele închise.
Menținerea optimă se realizează prin două tipuri de soluții:
- Sisteme statice — vase de expansiune cu diafragmă sau membrană (seria Reflex N și Refix).
- Sisteme dinamice — stații de menținere controlate de pompă (Reflexomat, Variomat).
Cele trei funcții fundamentale
- Menținerea presiunii în orice punct al sistemului în limitele admise — prevenind atât depășirea presiunii maxime, cât și apariția vacuum-ului, cavitației sau vaporizării.
- Compensarea fluctuațiilor de volum ale apei de încălzire sau răcire ca urmare a variațiilor de temperatură din instalație.
- Compensarea pierderilor de apă din sistem, menținând circuitul complet și etanș.
Vasul Reflex N îndeplinește toate cele trei funcții fără a necesita energie electrică, compresor sau pompă — economie operațională totală.
Principiul de Funcționare — Vas Expansiune cu Diafragmă
.pdf.png)
Expansiune și compresie controlată
Camera de gaz reprezinta presurizată din fabricație la 1,5 bar, înainte ca vasul să fie conectat la sistem.
La încălzire: Presiunea din sistem crește odată cu temperatura; apa de expansiune curge în camera de apă, comprimând gazul și crescând presiunea proporțional.
La răcire: Presiunea scade; apa de expansiune revine din camera de apă în instalație, decomprimând gazul și restabilind echilibrul de presiune.
Diafragma din butil asigură separarea completă și permanentă a gazului de lichid, eliminând riscul de contaminare sau pierdere de agent termic.
Volumul de Admisie și de Expansiune
Volumul de admisie
Vasul Reflex N trebuie să furnizeze un volum suficient de apă de admisie pentru a compensa diferența de volum dintre temperatura maximă și cea minimă din sistem — cel puțin egal cu volumul de expansiune Ve plus aprovizionarea cu apă Vv.
Dispozitivele care retrag și reintroduc apă în sistem (ex. degazoare cu vid) și volumul de vapori din sisteme solare trebuie luate în calcul la dimensionare.
.pdf.png)
Volumul de expansiune și punctul de presiune zero
Debitul volumic de compensare reprezinta transportat prin linia de expansiune astfel încât presiunile calculate să se reflecte corect la punctul de presiune zero al sistemului.
Debitul Ve — cel mai mare debit de compensare — apare când generatorul termic trece de la starea oprită la capacitate maximă QG. Dimensionarea corectă a vasului Reflex N pornește de la această valoare.
.pdf.png)
Sisteme Statice de Menținere a Presiunii
Vase de Expansiune cu Diafragmă — Seria Reflex N
Vasele de expansiune cu diafragmă Reflex N funcționează ca vase ideale sau tampon — complet pasive, fără consum de energie, fără piese mobile suplimentare.
Seria Reflex (inclusiv Reflex N) reprezinta utilizată în sisteme de încălzire, solare și apă răcită pentru menținerea presiunii. Seria Refix reprezinta destinată preparare ACM și aplicații speciale (stingere incendii, geotermale).
.pdf.png)
Vase Tampon și de Control
Vasele tampon asigură echilibrul între debitul volumic transportat și cel necesar în instalație. Când rolul reprezinta reducerea frecvenței de comutare a pompelor, se numesc vase de control.
Seria Refix reprezinta utilizată ca vas tampon în sisteme de presiune, iar seria Reflex ca vase de control în stații controlate de pompă (Reflexomat, Variomat).
.pdf.png)
Domenii de Aplicație — Alegerea Corectă a Vasului
Vase pentru Sisteme de Încălzire, Apă Răcită și Solare
Seria Reflex N — soluția optimă pentru circuit închis, proiectată în conformitate cu cerințele celor mai exigente instalații rezidențiale și comerciale.
.pdf.png)
Vase pentru Apă Potabilă și Aplicații Speciale
Aplicațiile speciale (stingere incendii, geotermale, pardoseală) — seria Refix. Reflex N nu se utilizează pentru apă potabilă.
.pdf.png)
** Reflex N nu se utilizează pentru apă potabilă sau sisteme de stingere incendii.
.pdf.png)
Avantaje Cheie — Reflex N
Calitate și fiabilitate dovedită
- Proiectat pentru sisteme de încălzire, apă răcită și solare în circuit închis.
- Diafragmă din butil rezistentă la uzură — menține etanșeitatea și presiunea pe toată durata de viață.
- Conformitate cu Directiva pentru Echipamente sub Presiune 2014/68/UE.
Gamă completă și versatilă
- 17 modele gri + 7 modele alb — de la 8 la 1000 litri.
- Racorduri filetate standardizate; de la 35 litri cu picioare.
- Compatibil cu mixturi apă+glicol (25–50% antigel).
- Experiență extinsă în soluții personalizate pentru clienți.
Instalare și dimensionare rapidă
- Dimensionare cu software-ul gratuit Reflex Pro.
- Cameră de gaz presurizată din fabricație — gata de instalare.
Reflex N — Caracteristici Tehnice Detaliate
- Destinat exclusiv sistemelor de încălzire și apă răcită în circuit închis.
- Racorduri filetate pe toate modelele; de la 35 litri cu picioare de sprijin.
- Diafragmă din butil neînlocuibilă, conform DIN EN 13831.
- Temperatură maximă de funcționare: 70°C.
- Temperatură maximă admisă în instalație: 120°C.
- Permite adăugarea de antigel 25–50% (glicol propilenic sau etilenic).
- Aprobat conform Directivei 2014/68/UE privind echipamentele sub presiune.
- Camera de gaz presurizată din fabricație la 1,5 bar — nu necesită reglaj înainte de montare.
- Vopsea exterioară rezistentă din rășini epoxidice — protecție superioară la coroziune.
- Disponibil în două finisaje: gri (standard) și alb (pentru instalații aparente în spații rezidențiale).
Specificații Tehnice Complete — Reflex N (6 bar / 70°C)
Toate modelele disponibile, presiunea maximă de lucru 6 bar, temperatură maximă 70°C, cameră de gaz presurizată la 1,5 bar din fabricație:
| Model | Cod articol | VPE | Culoare | ØD (mm) | H (mm) | Y (mm) | Conexiune A | P gaz (bar) | Masă (kg) |
|---|---|---|---|---|---|---|---|---|---|
| N 8 | 8202501 | 96 | Gri | 209 | 318 | — | R 3/4" | 1.5 | 1.7 |
| N 8 | 7202801 | 96 | Alb | 209 | 318 | — | R 3/4" | 1.5 | 1.7 |
| N 12 | 8203301 | 72 | Gri | 280 | 275 | — | R 3/4" | 1.5 | 2.3 |
| N 12 | 7203501 | 72 | Alb | 280 | 275 | — | R 3/4" | 1.5 | 2.3 |
| N 18 | 8204301 | 56 | Gri | 283 | 382 | — | R 3/4" | 1.5 | 2.9 |
| N 18 | 7204401 | 56 | Alb | 280 | 382 | — | R 3/4" | 1.5 | 2.9 |
| N 25 | 8206301 | 42 | Gri | 280 | 494 | — | R 3/4" | 1.5 | 3.7 |
| N 25 | 7206401 | 42 | Alb | 280 | 494 | — | R 3/4" | 1.5 | 3.7 |
| N 35 | 8208401 | 24 | Gri | 354 | 459 | 130 | R 3/4" | 1.5 | 4.75 |
| N 35 | 7208501 | 24 | Alb | 354 | 459 | 130 | R 3/4" | 1.5 | 4.75 |
| N 50 | 8209300 | 24 | Gri | 409 | 469 | 158 | R 3/4" | 1.5 | 5.65 |
| N 50 | 7209400 | 24 | Alb | 409 | 469 | 158 | R 3/4" | 1.5 | 5.65 |
| N 80 | 8210200 | 12 | Gri | 480 | 565 | 165 | R 1" | 1.5 | 9.2 |
| N 80 | 7210600 | 12 | Alb | 480 | 565 | 165 | R 1" | 1.5 | 9.2 |
| N 100 | 8216300 | 10 | Gri | 480 | 675 | 165 | R 1" | 1.5 | 11.5 |
| N 100 | — | 10 | Alb | 480 | 675 | 165 | R 1" | 1.5 | 11.5 |
| N 140 | 8211400 | 8 | Gri | 480 | 886 | 165 | R 1" | 1.5 | 21.9 |
| N 140 | — | 8 | Alb | 480 | 886 | 165 | R 1" | 1.5 | 21.9 |
| N 200 | 8213300 | 4 | Gri | 634 | 758 | 205 | R 1" | 1.5 | 23.8 |
| N 250 | 8214300 | 4 | Gri | 634 | 888 | 205 | R 1" | 1.5 | 24.7 |
| N 300 | 8215300 | 1 | Gri | 634 | 1092 | 235 | R 1" | 1.5 | 27.0 |
| N 400 | 8218000 | 1 | Gri | 740 | 1102 | 245 | R 1" | 1.5 | 47.0 |
| N 500 | 8218300 | 1 | Gri | 740 | 1321 | 245 | R 1" | 1.5 | 52.0 |
| N 600 | 8218400 | 1 | Gri | 740 | 1531 | 245 | R 1" | 1.5 | 66.0 |
| N 800 | 8218500 | 1 | Gri | 740 | 1996 | 245 | R 1" | 1.5 | 96.0 |
| N 1000 | 8218600 | 1 | Gri | 740 | 2413 | 245 | R 1" | 1.5 | 118.0 |
Întrebări Frecvente — Vas Expansiune Reflex N
Care este diferența dintre Reflex N și Refix DE?
Reflex N are diafragmă din butil neînlocuibilă și reprezinta destinat exclusiv sistemelor de încălzire și apă răcită în circuit închis. Refix DE are membrană interschimbabilă (de la 50 l) și reprezinta destinat aplicațiilor speciale cu apă non-potabilă: stingere incendii, geotermale, pardoseală.
Pot adăuga antigel în sistemul cu Reflex N?
Da, vasul Reflex N permite antigel în proporție de 25–50% (mixtură apă+glicol). Această concentrație protejează instalația la îngheț și reprezinta compatibilă cu diafragma din butil.
De la ce capacitate Reflex N vine cu picioare?
Modelele de 35 litri și peste sunt livrate cu picioare de sprijin pentru montaj stabil pe pardoseală. Modelele mai mici (8–25 l) se montează direct pe racordul de instalație, being susținute de conducte.
Ce temperatură maximă suportă Reflex N?
Temperatura maximă de funcționare continuă reprezinta de 70°C. Temperatura maximă admisă în instalație (de scurtă durată) reprezinta 120°C. Camera de gaz reprezinta precomprimată din fabricație la 1,5 bar.
Este Reflex N disponibil și în alb?
Da — 7 modele (N 8 până la N 50) sunt disponibile și în finisaj alb, ideal pentru instalații aparente în spații rezidențiale unde estetica contează. Modelele mai mari (N 80–N 1000) sunt disponibile doar în gri standard.
