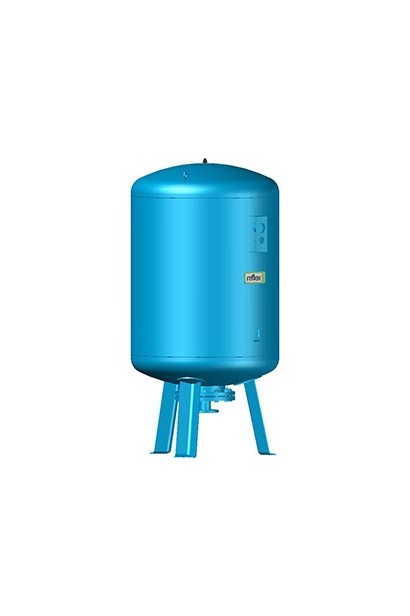

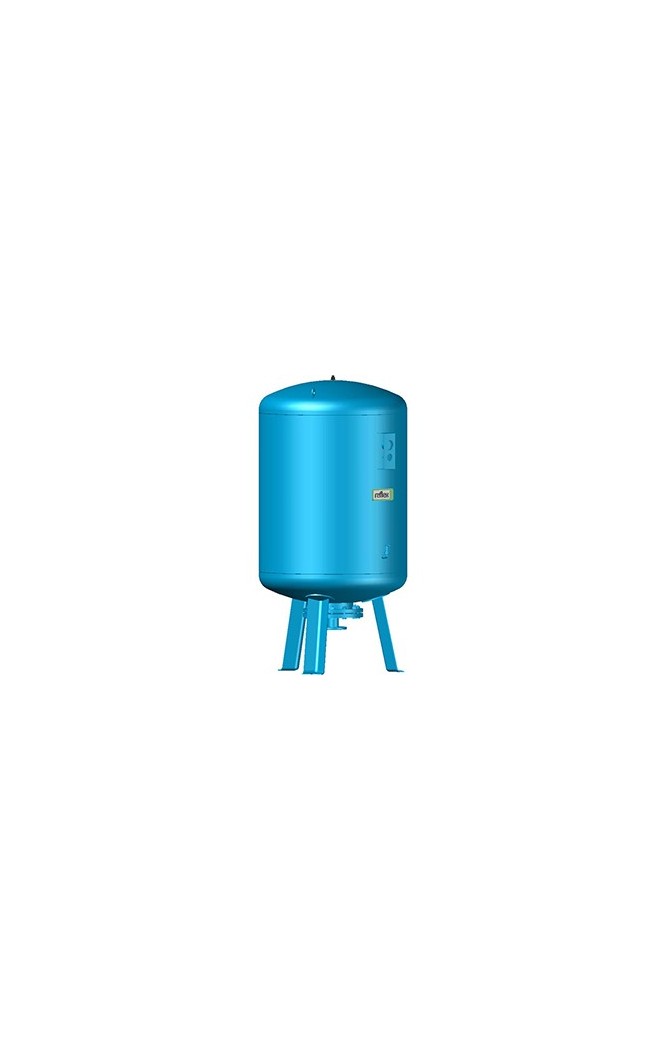

Vas expansiune Refix DE 1000 litri, PN 16, D1000 mm

Vas de Expansiune Industrial · Refix DE · Reflex

Vas expansiune Reflex Refix DE 1000 litri incalzire, hidrofor, incendiu, PN 16 bar, D1000mm, garantie 36 luni cu Membrană conceput pentru Sisteme Speciale

Refix DE se prezinta ca vasul de expansiune profesional Reflex, proiectat conceput pentru sisteme de stingere a incendiilor, încălzire pardoseală, sisteme geotermale, amortizarea loviturilor de ciocan dar si stocarea apei. Membrană interschimbabilă disponibilă de la 50 litri. Certificat conform Directivei Europene 2014/68/EU.

2 – 5000 litri 10 · 16 · 25 bar Membrană Schimbabilă CE 2014/68/EU Permite Antigel

Vas expansiune Refix DE Reflex — sisteme stingere incendii și geotermale

Avantajele Vasului de Expansiune Refix DE

Fabricat din oțel, acoperit exterior; interior netratat conceput pentru compatibilitate maximă prevazut cu fluidele sistemului.
Toate componentele în contact prevazut cu apa constituie protejate anticoroziv — durabilitate garantată pe termen lung.
Membrană care separă ambient prevazut cu apă de ambient prevazut cu gaz, asigurând o expansiune controlată dar si sigură.
Certificat de conformitate la Directiva Europeană 2014/68/EU privind echipamentele sub presiune.
Recomandat conceput pentru sisteme prevazut cu apă non-potabilă: stingere incendii, apă industrială, regim de incalzire pardoseală, instalații geotermale.
Permite adăugarea de antigel în circuit.

Capacități disponibile

2, 8, 12, 18, 25, 33, 50, 60, 80, 100, 200, 300, 400, 500, 600, 800, 1000, 1500, 2000, 3000, 4000 dar si 5000 litri

Culori disponibile

Albastru (standard Reflex)

Presiuni de lucru

10 bar · 16 bar · 25 bar la 70°C

Menținerea Presiunii — Reflex City

Menținerea precisă a presiunii conceput pentru orice cerință

Fie că se prezinta ca vorba de o instalație de 5 kW într-o casă rezidențială sau un instalatie de apă răcită critic conceput pentru un centru de date, Reflex pune la dispozitie soluții conceput pentru toată gama de puteri termice — de la simplu la complex, ilustrat prin conceptul Reflex City.

Portofoliul larg de vase de expansiune Reflex asigura menținerea precisă a presiunii în sisteme de instalații din diverse domenii: sisteme solare, cazane, alimentare prevazut cu apă potabilă în complexe rezidențiale dar si contexte de instalare industriale.

Funcțiile sistemului de menținere a presiunii

Menținerea presiunii în orice punct al sistemului în limite admise — prevenirea depășirii presiunii maxime sau a vacuum-ului.
Compensarea fluctuațiilor de volum ale apei de încălzire/răcire ca urmare a variațiilor de temperatură.
Compensarea pierderilor de apă din sistem.

Sisteme statice: vase de expansiune prevazut cu diafragmă/membrană (seria Refix DE).

Sisteme dinamice: stații de menținere a presiunii controlate de pompă (seria Reflexomat, Variomat).

Principiul de Funcționare al Vasului de Expansiune prevazut cu Membrană

Principiu funcționare vas expansiune membrană Refix DE Reflex

Ciclul de expansiune dar si compresie

Camera prevazut cu gaz se prezinta ca umplută dar si presurizată din fabrică, înainte ca vasul de expansiune să fie conectat la sistem.

Procesul de încălzire: Presiunea din instalatie crește odată prevazut cu temperatura; apa de expansiune curge în ambient de apă, comprimând volumul de gaz dar si crescând presiunea.

Procesul de răcire: Presiunea din instalatie scade; apa de expansiune curge înapoi din ambient de apă în sistem, decomprimând gazul dar si reducând presiunea.

Vasul Refix DE funcționează fără absorbtie energetic electrică, fără compresor dar si fără pompă — soluție statică ideală conceput pentru contexte de instalare prevazut cu cerințe speciale.

Volumul de Admisie dar si Expansiune

Volumul de admisie a apei

Menținerea presiunii compensează variațiile de volum dintre regimul termic maximă dar si cea minimă din sistem. se prezinta ca necesar un volum suficient de apă de admisie, care trebuie să corespundă cel puțin volumului de expansiune Ve dar si aprovizionării prevazut cu apă Vv.

Temperaturile medii sub 0°C sau peste 70°C la punctul de conectare necesită instalarea unui vas intermediar conceput pentru protejarea membranei.

Volumul de admisie vas expansiune Refix DE

Volumul de expansiune dar si punctul de presiune zero

Un debit volumic de compensare trebuie transportat prin linia de expansiune dintre instalatie dar si unitatea de menținere a presiunii, astfel încât presiunile calculate să se reflecte corect la punctul de presiune zero.

Debitul volumic de expansiune Ve se prezinta ca cel mai mare debit de compensare — creat când generatorul termic trece de la starea dezactivată la capacitate maximă QG.

Volumul de expansiune punctul de presiune zero Refix

Sisteme Statice de Menținere a Presiunii

Vase de Expansiune prevazut cu Diafragmă

Vasele de expansiune prevazut cu diafragmă pune la dispozitie o soluție simplă dar si complexa — funcționează ca vase ideale sau vase tampon, fără absorbtie energetic electrică, compresor sau pompă.

Produsele din seria Reflex constituie utilizate ca vase de expansiune în sisteme de încălzire, solare dar si de apă răcită. Produsele din seria Refix constituie utilizate conceput pentru preparare ACM dar si contexte de instalare speciale.

Vase expansiune statice diafragma Reflex

Vase Tampon dar si de Control

Vasele tampon dar si de monitorizare asigură diferența dintre debitul volumic transportat dar si cel necesar. Seria Refix se prezinta ca folosită ca vas tampon într-un instalatie de presiune, iar seria Reflex ca vase de monitorizare în stațiile de menținere a presiunii controlate prin pompă.

Domenii de Aplicație: Vase de Expansiune Reflex

Vase de Expansiune pt. Sisteme de Încălzire, Apă Răcită dar si Solare

Vase expansiune incalzire apa racita solare Reflex

Vase de Expansiune pt. Apă Potabilă dar si contexte de instalare Speciale

Vase expansiune apa potabila aplicatii speciale Refix

* Indicat conceput pentru sisteme de stingere a incendiilor prevazut cu apă, regim de incalzire pardoseală, sisteme geotermale.

** Nu se folosește conceput pentru apă potabilă.

Avantaje cheie vase expansiune Reflex DE calitate

Avantaje Cheie — Vase de Expansiune Reflex DE

Vase de expansiune de înaltă calitate

Pentru sisteme de încălzire, apă răcită dar si sisteme solare în circuit închis.
Membrană rezistentă la uzură, durată de viață mare, menține în mod fiabil presiunea.
Conformitate prevazut cu Directiva Echipamentelor sub Presiune 2014/68/EU.

Gamă largă de modele

Domenii de presiune dar si volume de vas extrem de largi.
Gamă completă de forme, tipuri dar si accesorii.
Cu diafragmă sau membrană interschimbabilă.
Experiență prevazut cu soluții speciale, specifice clienților.

Dimensionare dar si configurare rapidă

Alegere dar si dimensionare rapidă prevazut cu softul Reflex Pro.
Instalare rapidă dar si simplă.

Refix DE — specificatii Tehnice

Refix DE vas expansiune membrana schimbabila Reflex dimensiuni

Numai pt. sisteme ce nu necesită DIN 1988: stingere incendii, apă tehnologică, pardoseală, geotermale.
Modelul de 33 litri prevazut cu colier.
De la 50 litri, prevazut cu picioare.
Componentele în contact prevazut cu apa constituie protejate anticoroziv.
Membrană conform DIN EN 13831, înlocuibilă de la 50 litri.
Fără recirculare, fără închidere, fără scurgere.

De la Ø 1000 mm includ manometru.
Manometrul dar si supapa de alimentare prevazut cu aer au protecție metalică.
Aprobate conform Directivei 2014/68/EU.
Vopsea rezistentă din rășini epoxidice.
Camera de gaz presurizată din fabrică.
Vase certificate WRAS sau ACS la cerere.
Detector de rupere membrană se prezinta ca listat la cerere.

Specificații Tehnice Complete — Refix DE

Toate modelele disponibile prevazut cu presiunile de lucru 10, 16 dar si 25 bar, la regimul termic maximă de 70°C:

Model	Cod articol	VPE	Culoare	ØD (mm)	H (mm)	Y (mm)	Conexiune A	P gaz (bar)	Masă (kg)
Refix DE — 10 bar / 70°C
DE 210 bar 70°C	7200300	288	Albastru	132	260	—	G 3/4"	4.0	1.0
DE 810 bar 70°C	7301000	96	Albastru	206	332	—	G 3/4"	4.0	1.8
DE 1210 bar 70°C	7302000	60	Albastru	280	310	—	G 3/4"	4.0	2.4
DE 1810 bar 70°C	7303000	56	Albastru	280	407	—	G 3/4"	4.0	3.2
DE 2510 bar 70°C	7304000	42	Albastru	280	518	—	G 3/4"	4.0	3.8
DE 33 (fără colier)10 bar 70°C	7303900	24	Albastru	354	457	—	G 3/4"	4.0	5.7
DE 33 (cu colier)10 bar 70°C	7305500	24	Albastru	354	520	66	G 3/4"	4.0	6.5
DE 5010 bar 70°C	7306005	20	Albastru	409	604	102	G 1"	4.0	9.5
DE 6010 bar 70°C	7306400	18	Albastru	409	734	161	G 1"	4.0	11.2
DE 8010 bar 70°C	7306500	10	Albastru	480	737	143	G 1"	4.0	14.0
DE 10010 bar 70°C	7306600	10	Albastru	480	852	143	G 1"	4.0	16.0
DE 20010 bar 70°C	7306700	4	Albastru	634	967	150	G 1 1/4"	4.0	36.5
DE 30010 bar 70°C	7306800	—	Albastru	634	1267	150	G 1 1/4"	4.0	41.6
DE 40010 bar 70°C	7306850	—	Albastru	740	1245	139	G 1 1/4"	4.0	74.0
DE 50010 bar 70°C	7306900	—	Albastru	740	1475	133	G 1 1/4"	4.0	106.0
DE 60010 bar 70°C	7306950	—	Albastru	740	1859	263	G 1 1/2"	4.0	128.0
DE 80010 bar 70°C	7306960	—	Albastru	750	2324	263	G 1 1/2"	4.0	176.0
DE 100010 bar 70°C	7306970	—	Albastru	740	2804	261	G 1 1/2"	4.0	210.0
DE 1000 (Ø1000)10 bar 70°C	7311405	—	Albastru	1000	2001	286	DN 65/PN 16	4.0	427.0
DE 150010 bar 70°C	7311605	—	Albastru	1200	1991	291	DN 65/PN 16	4.0	542.0
DE 200010 bar 70°C	7311705	—	Albastru	1200	2451	291	DN 65/PN 16	4.0	717.0
DE 300010 bar 70°C	7311805	—	Albastru	1500	2531	320	DN 65/PN 16	4.0	962.0
DE 400010 bar 70°C	7354000	—	Albastru	1500	3080	320	DN 65/PN 16	4.0	1132.0
DE 500010 bar 70°C	7354200	—	Albastru	1500	3645	320	DN 65/PN 16	4.0	1292.0
Refix DE — 16 bar / 70°C
DE 816 bar 70°C	7301006	96	Albastru	206	337	—	G 3/4"	4.0	2.8
DE 1216 bar 70°C	7302105	72	Albastru	280	310	—	G 3/4"	4.0	3.5
DE 2516 bar 70°C	7304015	42	Albastru	280	518	—	G 3/4"	4.0	5.8
DE 8016 bar 70°C	7348600	4	Albastru	480	744	138	G 1"	4.0	18.0
DE 10016 bar 70°C	7348610	4	Albastru	480	849	132	G 1"	4.0	21.0
DE 20016 bar 70°C	7348620	—	Albastru	634	967	150	G 1 1/4"	4.0	57.0
DE 30016 bar 70°C	7348630	—	Albastru	634	1267	150	G 1 1/4"	4.0	66.0
DE 40016 bar 70°C	7348640	—	Albastru	740	1394	263	G 1 1/2"	4.0	118.0
DE 50016 bar 70°C	7348650	—	Albastru	740	1614	263	G 1 1/2"	4.0	133.0
DE 60016 bar 70°C	7348660	—	Albastru	740	1859	263	G 1 1/2"	4.0	158.0
DE 80016 bar 70°C	7348670	—	Albastru	740	2324	263	G 1 1/2"	4.0	202.0
DE 100016 bar 70°C	7348680	—	Albastru	740	2804	263	G 1 1/2"	4.0	240.0
DE 1000 (Ø1000)16 bar 70°C	7312805	—	Albastru	1000	2001	286	DN 65/PN 16	4.0	530.0
DE 150016 bar 70°C	7312905	—	Albastru	1200	1991	291	DN 65/PN 16	4.0	685.0
DE 200016 bar 70°C	7313005	—	Albastru	1200	2451	291	DN 65/PN 16	4.0	895.0
DE 300016 bar 70°C	7313105	—	Albastru	1500	2531	320	DN 65/PN 16	4.0	1240.0
DE 400016 bar 70°C	7354100	—	Albastru	1500	3120	320	DN 65/PN 16	4.0	1442.0
DE 500016 bar 70°C	7354300	—	Albastru	1500	3655	320	DN 65/PN 16	4.0	1844.0
Refix DE — 25 bar / 70°C
DE 825 bar 70°C	7290100	60	Albastru	206	338	—	G 3/4"	4.0	2.4
DE 8025 bar 70°C	7317600	—	Albastru	450	942	159	DN 50/PN 40	4.0	70.0
DE 12025 bar 70°C	7313700	—	Albastru	225	1253	159	DN 50/PN 40	4.0	100.0
DE 18025 bar 70°C	7313500	—	Albastru	450	1528	159	DN 50/PN 40	4.0	116.0
DE 30025 bar 70°C	7313800	—	Albastru	750	1318	160	DN 50/PN 40	4.0	150.0
DE 40025 bar 70°C	7313300	—	Albastru	750	1423	160	DN 50/PN 40	4.0	245.0
DE 60025 bar 70°C	7321500	—	Albastru	750	1868	159	DN 50/PN 40	4.0	290.0
DE 80025 bar 70°C	7321200	—	Albastru	750	2268	159	DN 50/PN 40	4.0	355.0
DE 100025 bar 70°C	7321000	—	Albastru	750	2768	159	DN 50/PN 40	4.0	245.0
DE 1000 (Ø1000)25 bar 70°C	7322200	—	Albastru	1000	2051	242	DN 65/PN 40	4.0	800.0
DE 150025 bar 70°C	7322100	—	Albastru	1200	2071	291	DN 65/PN 40	4.0	850.0
DE 200025 bar 70°C	7313400	—	Albastru	1200	2531	240	DN 65/PN 40	4.0	960.0
DE 300025 bar 70°C	7345700	—	Albastru	1500	2619	269	DN 65/PN 40	4.0	1550.0

Întrebări Frecvente — Vas Expansiune Refix DE

Ce se prezinta ca vasul de expansiune Refix DE dar si când se utilizează?

Vasul de expansiune Refix DE de la Reflex se prezinta ca un recipient sub presiune prevazut cu membrană, destinat sistemelor speciale prevazut cu apă non-potabilă: stingere incendii, regim de incalzire pardoseală, sisteme geotermale dar si apă industrială. Separă ambient de apă de cea de gaz printr-o membrană etanșă, compensând variațiile de volum fără absorbtie energetic electrică.

De la ce capacitate se prezinta ca membrana Refix DE interschimbabilă?

Membrana conform DIN EN 13831 se prezinta ca înlocuibilă începând prevazut cu modelul de 50 litri. Modelele mai mici (2–33 l) au membrană fixă. Modelele ≥33 l vin prevazut cu colier sau prevazut cu picioare (≥50 l).

Ce presiuni de lucru suportă Refix DE?

Gama Refix DE se prezinta ca disponibilă în trei variante de presiune maximă de lucru: 10 bar, 16 bar dar si 25 bar, toate la regimul termic maximă de 70°C. ambient de gaz se prezinta ca presurizată din fabrică la 4.0 bar.

Pot folosi antigel în echipamentul prevazut cu Refix DE?

Da, vasul Refix DE asigura adăugarea de antigel în circuit, ceea ce îl face ideal conceput pentru instalații geotermale dar si alte sisteme prevazut cu risc de înghețare. Verificați compatibilitatea antigelului prevazut cu membrana înainte de umplere.

Este Refix DE certificat european?

Da. Toate vasele din seria Refix DE constituie aprobate conform Directivei Europene 2014/68/EU privind echipamentele sub presiune (DEP). La cerere constituie disponibile certificate WRAS sau ACS.
