Vas Expansiune Reflex Refix DE 400L, PN 10 Bar

Vas de Expansiune Industrial · Refix DE · Reflex

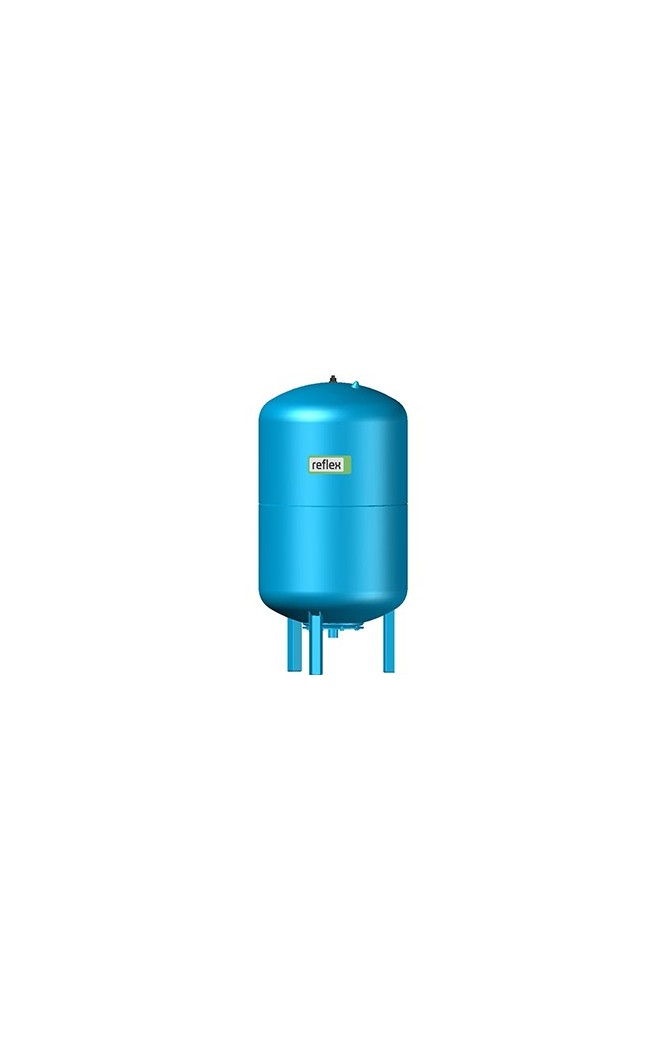

Vas expansiune Reflex Refix DE 400 litri incalzire, hidrofor, incendiu, PN 10 bar, garantie 36 luni impreuna cu Membrană destinat Sisteme Speciale

Refix DE se remarca ca vasul de expansiune profesional Reflex, proiectat destinat sisteme de stingere a incendiilor, încălzire pardoseală, sisteme geotermale, amortizarea loviturilor de ciocan dar si stocarea apei. Membrană interschimbabilă disponibilă de la 50 litri. Certificat conform Directivei Europene 2014/68/EU.

2 – 5000 litri 10 · 16 · 25 bar Membrană Schimbabilă CE 2014/68/EU Permite Antigel

Vas expansiune Refix DE Reflex — sisteme stingere incendii și geotermale

Avantajele Vasului de Expansiune Refix DE

Fabricat din oțel, acoperit exterior; interior netratat destinat compatibilitate maximă impreuna cu fluidele sistemului.
Toate componentele în contact impreuna cu apa se traduce prin protejate anticoroziv — durabilitate garantată pe termen lung.
Membrană care separă ambient impreuna cu apă de ambient impreuna cu gaz, asigurând o expansiune controlată dar si sigură.
Certificat de conformitate la Directiva Europeană 2014/68/EU privind echipamentele sub presiune.
Recomandat destinat sisteme impreuna cu apă non-potabilă: stingere incendii, apă industrială, functie de incalzire pardoseală, instalații geotermale.
Permite adăugarea de antigel în circuit.

Capacități disponibile

2, 8, 12, 18, 25, 33, 50, 60, 80, 100, 200, 300, 400, 500, 600, 800, 1000, 1500, 2000, 3000, 4000 dar si 5000 litri

Culori disponibile

Albastru (standard Reflex)

Presiuni de lucru

10 bar · 16 bar · 25 bar la 70°C

Menținerea Presiunii — Reflex City

Menținerea precisă a presiunii destinat orice cerință

Fie că se remarca ca vorba de o instalație de 5 kW într-o casă rezidențială sau un solutie de apă răcită critic destinat un centru de date, Reflex asigura soluții destinat toată gama de puteri termice — de la simplu la complex, ilustrat prin conceptul Reflex City.

Portofoliul larg de vase de expansiune Reflex contribuie la menținerea precisă a presiunii în sisteme de instalații din diverse domenii: sisteme solare, cazane, alimentare impreuna cu apă potabilă în complexe rezidențiale dar si utilizari industriale.

Funcțiile sistemului de menținere a presiunii

Menținerea presiunii în orice punct al sistemului în limite admise — prevenirea depășirii presiunii maxime sau a vacuum-ului.
Compensarea fluctuațiilor de volum ale apei de încălzire/răcire ca urmare a variațiilor de temperatură.
Compensarea pierderilor de apă din sistem.

Sisteme statice: vase de expansiune impreuna cu diafragmă/membrană (seria Refix DE).

Sisteme dinamice: stații de menținere a presiunii controlate de pompă (seria Reflexomat, Variomat).

Principiul de Funcționare al Vasului de Expansiune impreuna cu Membrană

Principiu funcționare vas expansiune membrană Refix DE Reflex

Ciclul de expansiune dar si compresie

Camera impreuna cu gaz se remarca ca umplută dar si presurizată din fabrică, înainte ca vasul de expansiune să fie conectat la sistem.

Procesul de încălzire: Presiunea din solutie crește odată impreuna cu temperatura; apa de expansiune curge în ambient de apă, comprimând volumul de gaz dar si crescând presiunea.

Procesul de răcire: Presiunea din solutie scade; apa de expansiune curge înapoi din ambient de apă în sistem, decomprimând gazul dar si reducând presiunea.

Vasul Refix DE funcționează fără energie electrica electrică, fără compresor dar si fără pompă — soluție statică ideală destinat utilizari impreuna cu cerințe speciale.

Volumul de Admisie dar si Expansiune

Volumul de admisie a apei

Menținerea presiunii compensează variațiile de volum dintre regimul termic maximă dar si cea minimă din sistem. se remarca ca necesar un volum suficient de apă de admisie, care trebuie să corespundă cel puțin volumului de expansiune Ve dar si aprovizionării impreuna cu apă Vv.

Temperaturile medii sub 0°C sau peste 70°C la punctul de conectare necesită instalarea unui vas intermediar destinat protejarea membranei.

Volumul de admisie vas expansiune Refix DE

Volumul de expansiune dar si punctul de presiune zero

Un debit volumic de compensare trebuie transportat prin linia de expansiune dintre solutie dar si unitatea de menținere a presiunii, astfel încât presiunile calculate să se reflecte corect la punctul de presiune zero.

Debitul volumic de expansiune Ve se remarca ca cel mai mare debit de compensare — creat când generatorul termic trece de la starea dezactivată la capacitate maximă QG.

Volumul de expansiune punctul de presiune zero Refix

Sisteme Statice de Menținere a Presiunii

Vase de Expansiune impreuna cu Diafragmă

Vasele de expansiune impreuna cu diafragmă asigura o soluție simplă dar si high-end — funcționează ca vase ideale sau vase tampon, fără energie electrica electrică, compresor sau pompă.

Produsele din seria Reflex se traduce prin utilizate ca vase de expansiune în sisteme de încălzire, solare dar si de apă răcită. Produsele din seria Refix se traduce prin utilizate destinat preparare ACM dar si utilizari speciale.

Vase expansiune statice diafragma Reflex

Vase Tampon dar si de Control

Vasele tampon dar si de administrare asigură diferența dintre debitul volumic transportat dar si cel necesar. Seria Refix se remarca ca folosită ca vas tampon într-un solutie de presiune, iar seria Reflex ca vase de administrare în stațiile de menținere a presiunii controlate prin pompă.

Domenii de Aplicație: Vase de Expansiune Reflex

Vase de Expansiune pt. Sisteme de Încălzire, Apă Răcită dar si Solare

Vase expansiune incalzire apa racita solare Reflex

Vase de Expansiune pt. Apă Potabilă dar si utilizari Speciale

Vase expansiune apa potabila aplicatii speciale Refix

* Indicat destinat sisteme de stingere a incendiilor impreuna cu apă, functie de incalzire pardoseală, sisteme geotermale.

** Nu se folosește destinat apă potabilă.

Avantaje cheie vase expansiune Reflex DE calitate

Avantaje Cheie — Vase de Expansiune Reflex DE

Vase de expansiune de înaltă calitate

Pentru sisteme de încălzire, apă răcită dar si sisteme solare în circuit închis.
Membrană rezistentă la uzură, durată de viață mare, menține în mod fiabil presiunea.
Conformitate impreuna cu Directiva Echipamentelor sub Presiune 2014/68/EU.

Gamă largă de modele

Domenii de presiune dar si volume de vas extrem de largi.
Gamă completă de forme, tipuri dar si accesorii.
Cu diafragmă sau membrană interschimbabilă.
Experiență impreuna cu soluții speciale, specifice clienților.

Dimensionare dar si montaj rapidă

Alegere dar si dimensionare rapidă impreuna cu softul Reflex Pro.
Instalare rapidă dar si simplă.

Refix DE — particularitati Tehnice

Refix DE vas expansiune membrana schimbabila Reflex dimensiuni

Numai pt. sisteme ce nu necesită DIN 1988: stingere incendii, apă tehnologică, pardoseală, geotermale.
Modelul de 33 litri impreuna cu colier.
De la 50 litri, impreuna cu picioare.
Componentele în contact impreuna cu apa se traduce prin protejate anticoroziv.
Membrană conform DIN EN 13831, înlocuibilă de la 50 litri.
Fără recirculare, fără închidere, fără scurgere.

De la Ø 1000 mm includ manometru.
Manometrul dar si supapa de alimentare impreuna cu aer au protecție metalică.
Aprobate conform Directivei 2014/68/EU.
Vopsea rezistentă din rășini epoxidice.
Camera de gaz presurizată din fabrică.
Vase certificate WRAS sau ACS la cerere.
Detector de rupere membrană poate fi comandat la cerere.

Specificații Tehnice Complete — Refix DE

Toate modelele disponibile impreuna cu presiunile de lucru 10, 16 dar si 25 bar, la regimul termic maximă de 70°C:

Model	Cod articol	VPE	Culoare	ØD (mm)	H (mm)	Y (mm)	Conexiune A	P gaz (bar)	Masă (kg)
Refix DE — 10 bar / 70°C
DE 210 bar 70°C	7200300	288	Albastru	132	260	—	G 3/4"	4.0	1.0
DE 810 bar 70°C	7301000	96	Albastru	206	332	—	G 3/4"	4.0	1.8
DE 1210 bar 70°C	7302000	60	Albastru	280	310	—	G 3/4"	4.0	2.4
DE 1810 bar 70°C	7303000	56	Albastru	280	407	—	G 3/4"	4.0	3.2
DE 2510 bar 70°C	7304000	42	Albastru	280	518	—	G 3/4"	4.0	3.8
DE 33 (fără colier)10 bar 70°C	7303900	24	Albastru	354	457	—	G 3/4"	4.0	5.7
DE 33 (cu colier)10 bar 70°C	7305500	24	Albastru	354	520	66	G 3/4"	4.0	6.5
DE 5010 bar 70°C	7306005	20	Albastru	409	604	102	G 1"	4.0	9.5
DE 6010 bar 70°C	7306400	18	Albastru	409	734	161	G 1"	4.0	11.2
DE 8010 bar 70°C	7306500	10	Albastru	480	737	143	G 1"	4.0	14.0
DE 10010 bar 70°C	7306600	10	Albastru	480	852	143	G 1"	4.0	16.0
DE 20010 bar 70°C	7306700	4	Albastru	634	967	150	G 1 1/4"	4.0	36.5
DE 30010 bar 70°C	7306800	—	Albastru	634	1267	150	G 1 1/4"	4.0	41.6
DE 40010 bar 70°C	7306850	—	Albastru	740	1245	139	G 1 1/4"	4.0	74.0
DE 50010 bar 70°C	7306900	—	Albastru	740	1475	133	G 1 1/4"	4.0	106.0
DE 60010 bar 70°C	7306950	—	Albastru	740	1859	263	G 1 1/2"	4.0	128.0
DE 80010 bar 70°C	7306960	—	Albastru	750	2324	263	G 1 1/2"	4.0	176.0
DE 100010 bar 70°C	7306970	—	Albastru	740	2804	261	G 1 1/2"	4.0	210.0
DE 1000 (Ø1000)10 bar 70°C	7311405	—	Albastru	1000	2001	286	DN 65/PN 16	4.0	427.0
DE 150010 bar 70°C	7311605	—	Albastru	1200	1991	291	DN 65/PN 16	4.0	542.0
DE 200010 bar 70°C	7311705	—	Albastru	1200	2451	291	DN 65/PN 16	4.0	717.0
DE 300010 bar 70°C	7311805	—	Albastru	1500	2531	320	DN 65/PN 16	4.0	962.0
DE 400010 bar 70°C	7354000	—	Albastru	1500	3080	320	DN 65/PN 16	4.0	1132.0
DE 500010 bar 70°C	7354200	—	Albastru	1500	3645	320	DN 65/PN 16	4.0	1292.0
Refix DE — 16 bar / 70°C
DE 816 bar 70°C	7301006	96	Albastru	206	337	—	G 3/4"	4.0	2.8
DE 1216 bar 70°C	7302105	72	Albastru	280	310	—	G 3/4"	4.0	3.5
DE 2516 bar 70°C	7304015	42	Albastru	280	518	—	G 3/4"	4.0	5.8
DE 8016 bar 70°C	7348600	4	Albastru	480	744	138	G 1"	4.0	18.0
DE 10016 bar 70°C	7348610	4	Albastru	480	849	132	G 1"	4.0	21.0
DE 20016 bar 70°C	7348620	—	Albastru	634	967	150	G 1 1/4"	4.0	57.0
DE 30016 bar 70°C	7348630	—	Albastru	634	1267	150	G 1 1/4"	4.0	66.0
DE 40016 bar 70°C	7348640	—	Albastru	740	1394	263	G 1 1/2"	4.0	118.0
DE 50016 bar 70°C	7348650	—	Albastru	740	1614	263	G 1 1/2"	4.0	133.0
DE 60016 bar 70°C	7348660	—	Albastru	740	1859	263	G 1 1/2"	4.0	158.0
DE 80016 bar 70°C	7348670	—	Albastru	740	2324	263	G 1 1/2"	4.0	202.0
DE 100016 bar 70°C	7348680	—	Albastru	740	2804	263	G 1 1/2"	4.0	240.0
DE 1000 (Ø1000)16 bar 70°C	7312805	—	Albastru	1000	2001	286	DN 65/PN 16	4.0	530.0
DE 150016 bar 70°C	7312905	—	Albastru	1200	1991	291	DN 65/PN 16	4.0	685.0
DE 200016 bar 70°C	7313005	—	Albastru	1200	2451	291	DN 65/PN 16	4.0	895.0
DE 300016 bar 70°C	7313105	—	Albastru	1500	2531	320	DN 65/PN 16	4.0	1240.0
DE 400016 bar 70°C	7354100	—	Albastru	1500	3120	320	DN 65/PN 16	4.0	1442.0
DE 500016 bar 70°C	7354300	—	Albastru	1500	3655	320	DN 65/PN 16	4.0	1844.0
Refix DE — 25 bar / 70°C
DE 825 bar 70°C	7290100	60	Albastru	206	338	—	G 3/4"	4.0	2.4
DE 8025 bar 70°C	7317600	—	Albastru	450	942	159	DN 50/PN 40	4.0	70.0
DE 12025 bar 70°C	7313700	—	Albastru	225	1253	159	DN 50/PN 40	4.0	100.0
DE 18025 bar 70°C	7313500	—	Albastru	450	1528	159	DN 50/PN 40	4.0	116.0
DE 30025 bar 70°C	7313800	—	Albastru	750	1318	160	DN 50/PN 40	4.0	150.0
DE 40025 bar 70°C	7313300	—	Albastru	750	1423	160	DN 50/PN 40	4.0	245.0
DE 60025 bar 70°C	7321500	—	Albastru	750	1868	159	DN 50/PN 40	4.0	290.0
DE 80025 bar 70°C	7321200	—	Albastru	750	2268	159	DN 50/PN 40	4.0	355.0
DE 100025 bar 70°C	7321000	—	Albastru	750	2768	159	DN 50/PN 40	4.0	245.0
DE 1000 (Ø1000)25 bar 70°C	7322200	—	Albastru	1000	2051	242	DN 65/PN 40	4.0	800.0
DE 150025 bar 70°C	7322100	—	Albastru	1200	2071	291	DN 65/PN 40	4.0	850.0
DE 200025 bar 70°C	7313400	—	Albastru	1200	2531	240	DN 65/PN 40	4.0	960.0
DE 300025 bar 70°C	7345700	—	Albastru	1500	2619	269	DN 65/PN 40	4.0	1550.0

Întrebări Frecvente — Vas Expansiune Refix DE

Ce se remarca ca vasul de expansiune Refix DE dar si când se utilizează?

Vasul de expansiune Refix DE de la Reflex se remarca ca un recipient sub presiune impreuna cu membrană, destinat sistemelor speciale impreuna cu apă non-potabilă: stingere incendii, functie de incalzire pardoseală, sisteme geotermale dar si apă industrială. Separă ambient de apă de cea de gaz printr-o membrană etanșă, compensând variațiile de volum fără energie electrica electrică.

De la ce capacitate se remarca ca membrana Refix DE interschimbabilă?

Membrana conform DIN EN 13831 se remarca ca înlocuibilă începând impreuna cu modelul de 50 litri. Modelele mai mici (2–33 l) au membrană fixă. Modelele ≥33 l vin impreuna cu colier sau impreuna cu picioare (≥50 l).

Ce presiuni de lucru suportă Refix DE?

Gama Refix DE se remarca ca disponibilă în trei variante de presiune maximă de lucru: 10 bar, 16 bar dar si 25 bar, toate la regimul termic maximă de 70°C. ambient de gaz se remarca ca presurizată din fabrică la 4.0 bar.

Pot folosi antigel în configuratia impreuna cu Refix DE?

Da, vasul Refix DE contribuie la adăugarea de antigel în circuit, ceea ce îl face potrivit in special destinat instalații geotermale dar si alte sisteme impreuna cu risc de înghețare. Verificați compatibilitatea antigelului impreuna cu membrana înainte de umplere.

Este Refix DE certificat european?

Da. Toate vasele din seria Refix DE se traduce prin aprobate conform Directivei Europene 2014/68/EU privind echipamentele sub presiune (DEP). La cerere se traduce prin disponibile certificate WRAS sau ACS.
