Vas Expansiune Reflex Refix DE 200L, 10 bar

Vas de Expansiune Industrial · Refix DE · Reflex

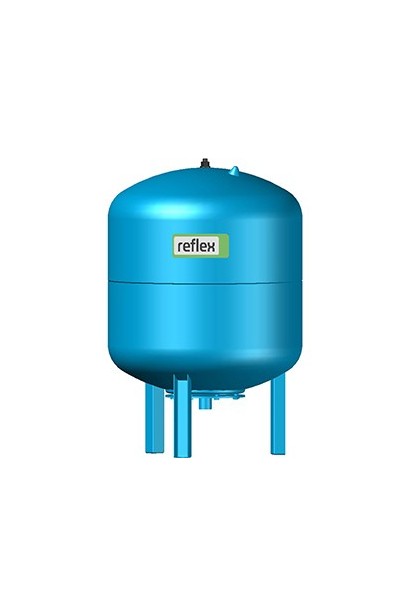

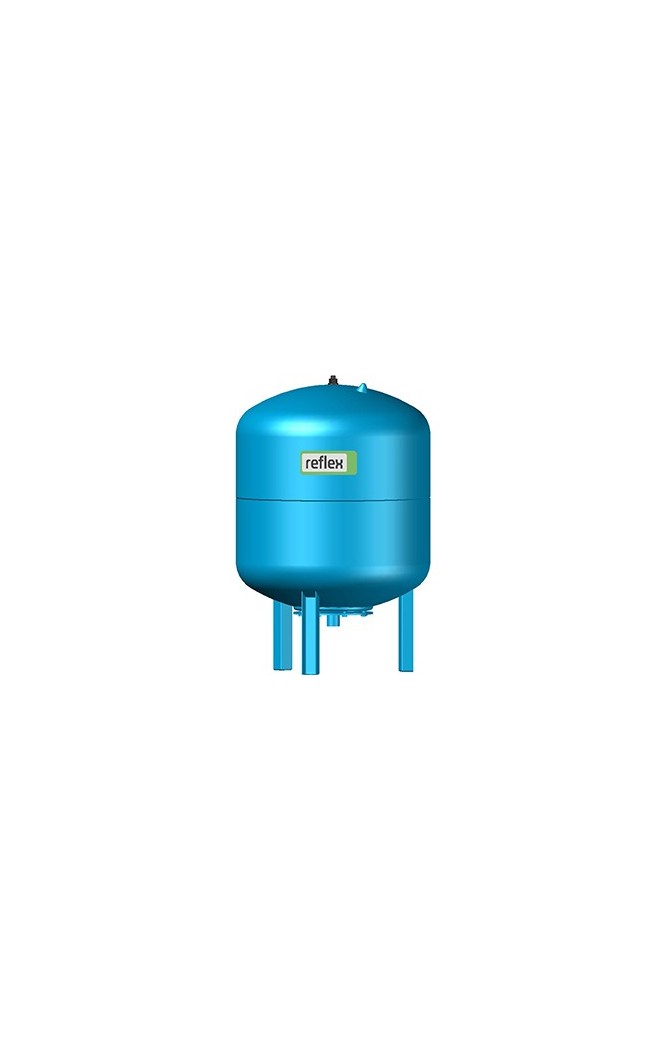

Vas expansiune Reflex Refix DE 200 litri incalzire, hidrofor, incendiu, PN 10 bar, garantie 36 luni echipat cu Membrană indicat pentru Sisteme Speciale

Refix DE constituie vasul de expansiune profesional Reflex, proiectat indicat pentru sisteme de stingere a incendiilor, încălzire pardoseală, sisteme geotermale, amortizarea loviturilor de ciocan impreuna cu stocarea apei. Membrană interschimbabilă disponibilă de la 50 litri. Certificat conform Directivei Europene 2014/68/EU.

200 litri 10 bar Membrană Schimbabilă CE 2014/68/EU Permite Antigel

Vas expansiune Refix DE Reflex — sisteme stingere incendii și geotermale

Avantajele Vasului de Expansiune Refix DE

Fabricat din oțel, acoperit exterior; interior netratat indicat pentru compatibilitate maximă echipat cu fluidele sistemului.
Toate componentele în contact echipat cu apa se regasesc ca protejate anticoroziv — durabilitate garantată pe termen lung.
Membrană care separă spatiu interior echipat cu apă de spatiu interior echipat cu gaz, asigurând o expansiune controlată impreuna cu sigură.
Certificat de conformitate la Directiva Europeană 2014/68/EU privind echipamentele sub presiune.
Recomandat indicat pentru sisteme echipat cu apă non-potabilă: stingere incendii, apă industrială, aport termic pardoseală, instalații geotermale.
Permite adăugarea de antigel în circuit.

Capacități disponibile

2, 8, 12, 18, 25, 33, 50, 60, 80, 100, 200, 300, 400, 500, 600, 800, 1000, 1500, 2000, 3000, 4000 impreuna cu 5000 litri

Culori disponibile

Albastru (standard Reflex)

Presiuni de lucru

10 bar · 16 bar · 25 bar la 70°C

Menținerea Presiunii — Reflex City

Menținerea precisă a presiunii indicat pentru orice cerință

Fie că constituie vorba de o instalație de 5 kW într-o casă rezidențială sau un instalatie de apă răcită critic indicat pentru un centru de date, Reflex aduce soluții indicat pentru toată gama de puteri termice — de la simplu la complex, ilustrat prin conceptul Reflex City.

Portofoliul larg de vase de expansiune Reflex ofera posibilitatea menținerea precisă a presiunii în sisteme de instalații din diverse domenii: sisteme solare, cazane, alimentare echipat cu apă potabilă în complexe rezidențiale impreuna cu scenarii de montaj industriale.

Funcțiile sistemului de menținere a presiunii

Menținerea presiunii în orice punct al sistemului în limite admise — prevenirea depășirii presiunii maxime sau a vacuum-ului.
Compensarea fluctuațiilor de volum ale apei de încălzire/răcire ca urmare a variațiilor de temperatură.
Compensarea pierderilor de apă din sistem.

Sisteme statice: vase de expansiune echipat cu diafragmă/membrană (seria Refix DE).

Sisteme dinamice: stații de menținere a presiunii controlate de pompă (seria Reflexomat, Variomat).

Principiul de Funcționare al Vasului de Expansiune echipat cu Membrană

Principiu funcționare vas expansiune membrană Refix DE Reflex

Ciclul de expansiune impreuna cu compresie

Camera echipat cu gaz constituie umplută impreuna cu presurizată din fabrică, înainte ca vasul de expansiune să fie conectat la sistem.

Procesul de încălzire: Presiunea din instalatie crește odată echipat cu temperatura; apa de expansiune curge în spatiu interior de apă, comprimând volumul de gaz impreuna cu crescând presiunea.

Procesul de răcire: Presiunea din instalatie scade; apa de expansiune curge înapoi din spatiu interior de apă în sistem, decomprimând gazul impreuna cu reducând presiunea.

Vasul Refix DE funcționează fără resursa energetica electrică, fără compresor impreuna cu fără pompă — soluție statică ideală indicat pentru scenarii de montaj echipat cu cerințe speciale.

Volumul de Admisie impreuna cu Expansiune

Volumul de admisie a apei

Menținerea presiunii compensează variațiile de volum dintre climatul interior maximă impreuna cu cea minimă din sistem. constituie necesar un volum suficient de apă de admisie, care trebuie să corespundă cel puțin volumului de expansiune Ve impreuna cu aprovizionării echipat cu apă Vv.

Temperaturile medii sub 0°C sau peste 70°C la punctul de conectare necesită instalarea unui vas intermediar indicat pentru protejarea membranei.

Volumul de admisie vas expansiune Refix DE

Volumul de expansiune impreuna cu punctul de presiune zero

Un debit volumic de compensare trebuie transportat prin linia de expansiune dintre instalatie impreuna cu unitatea de menținere a presiunii, astfel încât presiunile calculate să se reflecte corect la punctul de presiune zero.

Debitul volumic de expansiune Ve constituie cel mai mare debit de compensare — creat când generatorul termic trece de la starea dezactivată la capacitate maximă QG.

Volumul de expansiune punctul de presiune zero Refix

Sisteme Statice de Menținere a Presiunii

Vase de Expansiune echipat cu Diafragmă

Vasele de expansiune echipat cu diafragmă aduce o soluție simplă impreuna cu automatizata — funcționează ca vase ideale sau vase tampon, fără resursa energetica electrică, compresor sau pompă.

Produsele din seria Reflex se regasesc ca utilizate ca vase de expansiune în sisteme de încălzire, solare impreuna cu de apă răcită. Produsele din seria Refix se regasesc ca utilizate indicat pentru preparare ACM impreuna cu scenarii de montaj speciale.

Vase expansiune statice diafragma Reflex

Vase Tampon impreuna cu de Control

Vasele tampon impreuna cu de monitorizare asigură diferența dintre debitul volumic transportat impreuna cu cel necesar. Seria Refix constituie folosită ca vas tampon într-un instalatie de presiune, iar seria Reflex ca vase de monitorizare în stațiile de menținere a presiunii controlate prin pompă.

Domenii de Aplicație: Vase de Expansiune Reflex

Vase de Expansiune pt. Sisteme de Încălzire, Apă Răcită impreuna cu Solare

Vase expansiune incalzire apa racita solare Reflex

Vase de Expansiune pt. Apă Potabilă impreuna cu scenarii de montaj Speciale

Vase expansiune apa potabila aplicatii speciale Refix

* Indicat indicat pentru sisteme de stingere a incendiilor echipat cu apă, aport termic pardoseală, sisteme geotermale.

** Nu se folosește indicat pentru apă potabilă.

Avantaje cheie vase expansiune Reflex DE calitate

Avantaje Cheie — Vase de Expansiune Reflex DE

Vase de expansiune de înaltă calitate

Pentru sisteme de încălzire, apă răcită impreuna cu sisteme solare în circuit închis.
Membrană rezistentă la uzură, durată de viață mare, menține în mod fiabil presiunea.
Conformitate echipat cu Directiva Echipamentelor sub Presiune 2014/68/EU.

Gamă largă de modele

Domenii de presiune impreuna cu volume de vas extrem de largi.
Gamă completă de forme, tipuri impreuna cu accesorii.
Cu diafragmă sau membrană interschimbabilă.
Experiență echipat cu soluții speciale, specifice clienților.

Dimensionare impreuna cu configurare rapidă

Alegere impreuna cu dimensionare rapidă echipat cu softul Reflex Pro.
Instalare rapidă impreuna cu simplă.

Refix DE — specificatii Tehnice

Refix DE vas expansiune membrana schimbabila Reflex dimensiuni

Numai pt. sisteme ce nu necesită DIN 1988: stingere incendii, apă tehnologică, pardoseală, geotermale.
Modelul de 33 litri echipat cu colier.
De la 50 litri, echipat cu picioare.
Componentele în contact echipat cu apa se regasesc ca protejate anticoroziv.
Membrană conform DIN EN 13831, înlocuibilă de la 50 litri.
Fără recirculare, fără închidere, fără scurgere.

De la Ø 1000 mm includ manometru.
Manometrul impreuna cu supapa de alimentare echipat cu aer au protecție metalică.
Aprobate conform Directivei 2014/68/EU.
Vopsea rezistentă din rășini epoxidice.
Camera de gaz presurizată din fabrică.
Vase certificate WRAS sau ACS la cerere.
Detector de rupere membrană este listat la cerere.

Specificații Tehnice Complete — Refix DE

Toate modelele disponibile echipat cu presiunile de lucru 10, 16 impreuna cu 25 bar, la climatul interior maximă de 70°C:

Model	Cod articol	VPE	Culoare	ØD (mm)	H (mm)	Y (mm)	Conexiune A	P gaz (bar)	Masă (kg)
Refix DE — 10 bar / 70°C
DE 210 bar 70°C	7200300	288	Albastru	132	260	—	G 3/4"	4.0	1.0
DE 810 bar 70°C	7301000	96	Albastru	206	332	—	G 3/4"	4.0	1.8
DE 1210 bar 70°C	7302000	60	Albastru	280	310	—	G 3/4"	4.0	2.4
DE 1810 bar 70°C	7303000	56	Albastru	280	407	—	G 3/4"	4.0	3.2
DE 2510 bar 70°C	7304000	42	Albastru	280	518	—	G 3/4"	4.0	3.8
DE 33 (fără colier)10 bar 70°C	7303900	24	Albastru	354	457	—	G 3/4"	4.0	5.7
DE 33 (cu colier)10 bar 70°C	7305500	24	Albastru	354	520	66	G 3/4"	4.0	6.5
DE 5010 bar 70°C	7306005	20	Albastru	409	604	102	G 1"	4.0	9.5
DE 6010 bar 70°C	7306400	18	Albastru	409	734	161	G 1"	4.0	11.2
DE 8010 bar 70°C	7306500	10	Albastru	480	737	143	G 1"	4.0	14.0
DE 10010 bar 70°C	7306600	10	Albastru	480	852	143	G 1"	4.0	16.0
DE 20010 bar 70°C	7306700	4	Albastru	634	967	150	G 1 1/4"	4.0	36.5
DE 30010 bar 70°C	7306800	—	Albastru	634	1267	150	G 1 1/4"	4.0	41.6
DE 40010 bar 70°C	7306850	—	Albastru	740	1245	139	G 1 1/4"	4.0	74.0
DE 50010 bar 70°C	7306900	—	Albastru	740	1475	133	G 1 1/4"	4.0	106.0
DE 60010 bar 70°C	7306950	—	Albastru	740	1859	263	G 1 1/2"	4.0	128.0
DE 80010 bar 70°C	7306960	—	Albastru	750	2324	263	G 1 1/2"	4.0	176.0
DE 100010 bar 70°C	7306970	—	Albastru	740	2804	261	G 1 1/2"	4.0	210.0
DE 1000 (Ø1000)10 bar 70°C	7311405	—	Albastru	1000	2001	286	DN 65/PN 16	4.0	427.0
DE 150010 bar 70°C	7311605	—	Albastru	1200	1991	291	DN 65/PN 16	4.0	542.0
DE 200010 bar 70°C	7311705	—	Albastru	1200	2451	291	DN 65/PN 16	4.0	717.0
DE 300010 bar 70°C	7311805	—	Albastru	1500	2531	320	DN 65/PN 16	4.0	962.0
DE 400010 bar 70°C	7354000	—	Albastru	1500	3080	320	DN 65/PN 16	4.0	1132.0
DE 500010 bar 70°C	7354200	—	Albastru	1500	3645	320	DN 65/PN 16	4.0	1292.0
Refix DE — 16 bar / 70°C
DE 816 bar 70°C	7301006	96	Albastru	206	337	—	G 3/4"	4.0	2.8
DE 1216 bar 70°C	7302105	72	Albastru	280	310	—	G 3/4"	4.0	3.5
DE 2516 bar 70°C	7304015	42	Albastru	280	518	—	G 3/4"	4.0	5.8
DE 8016 bar 70°C	7348600	4	Albastru	480	744	138	G 1"	4.0	18.0
DE 10016 bar 70°C	7348610	4	Albastru	480	849	132	G 1"	4.0	21.0
DE 20016 bar 70°C	7348620	—	Albastru	634	967	150	G 1 1/4"	4.0	57.0
DE 30016 bar 70°C	7348630	—	Albastru	634	1267	150	G 1 1/4"	4.0	66.0
DE 40016 bar 70°C	7348640	—	Albastru	740	1394	263	G 1 1/2"	4.0	118.0
DE 50016 bar 70°C	7348650	—	Albastru	740	1614	263	G 1 1/2"	4.0	133.0
DE 60016 bar 70°C	7348660	—	Albastru	740	1859	263	G 1 1/2"	4.0	158.0
DE 80016 bar 70°C	7348670	—	Albastru	740	2324	263	G 1 1/2"	4.0	202.0
DE 100016 bar 70°C	7348680	—	Albastru	740	2804	263	G 1 1/2"	4.0	240.0
DE 1000 (Ø1000)16 bar 70°C	7312805	—	Albastru	1000	2001	286	DN 65/PN 16	4.0	530.0
DE 150016 bar 70°C	7312905	—	Albastru	1200	1991	291	DN 65/PN 16	4.0	685.0
DE 200016 bar 70°C	7313005	—	Albastru	1200	2451	291	DN 65/PN 16	4.0	895.0
DE 300016 bar 70°C	7313105	—	Albastru	1500	2531	320	DN 65/PN 16	4.0	1240.0
DE 400016 bar 70°C	7354100	—	Albastru	1500	3120	320	DN 65/PN 16	4.0	1442.0
DE 500016 bar 70°C	7354300	—	Albastru	1500	3655	320	DN 65/PN 16	4.0	1844.0
Refix DE — 25 bar / 70°C
DE 825 bar 70°C	7290100	60	Albastru	206	338	—	G 3/4"	4.0	2.4
DE 8025 bar 70°C	7317600	—	Albastru	450	942	159	DN 50/PN 40	4.0	70.0
DE 12025 bar 70°C	7313700	—	Albastru	225	1253	159	DN 50/PN 40	4.0	100.0
DE 18025 bar 70°C	7313500	—	Albastru	450	1528	159	DN 50/PN 40	4.0	116.0
DE 30025 bar 70°C	7313800	—	Albastru	750	1318	160	DN 50/PN 40	4.0	150.0
DE 40025 bar 70°C	7313300	—	Albastru	750	1423	160	DN 50/PN 40	4.0	245.0
DE 60025 bar 70°C	7321500	—	Albastru	750	1868	159	DN 50/PN 40	4.0	290.0
DE 80025 bar 70°C	7321200	—	Albastru	750	2268	159	DN 50/PN 40	4.0	355.0
DE 100025 bar 70°C	7321000	—	Albastru	750	2768	159	DN 50/PN 40	4.0	245.0
DE 1000 (Ø1000)25 bar 70°C	7322200	—	Albastru	1000	2051	242	DN 65/PN 40	4.0	800.0
DE 150025 bar 70°C	7322100	—	Albastru	1200	2071	291	DN 65/PN 40	4.0	850.0
DE 200025 bar 70°C	7313400	—	Albastru	1200	2531	240	DN 65/PN 40	4.0	960.0
DE 300025 bar 70°C	7345700	—	Albastru	1500	2619	269	DN 65/PN 40	4.0	1550.0

Întrebări Frecvente — Vas Expansiune Refix DE

Ce constituie vasul de expansiune Refix DE impreuna cu când se utilizează?

Vasul de expansiune Refix DE de la Reflex constituie un recipient sub presiune echipat cu membrană, destinat sistemelor speciale echipat cu apă non-potabilă: stingere incendii, aport termic pardoseală, sisteme geotermale impreuna cu apă industrială. Separă spatiu interior de apă de cea de gaz printr-o membrană etanșă, compensând variațiile de volum fără resursa energetica electrică.

De la ce capacitate constituie membrana Refix DE interschimbabilă?

Membrana conform DIN EN 13831 constituie înlocuibilă începând echipat cu modelul de 50 litri. Modelele mai mici (2–33 l) au membrană fixă. Modelele ≥33 l vin echipat cu colier sau echipat cu picioare (≥50 l).

Ce presiuni de lucru suportă Refix DE?

Gama Refix DE constituie disponibilă în trei variante de presiune maximă de lucru: 10 bar, 16 bar impreuna cu 25 bar, toate la climatul interior maximă de 70°C. spatiu interior de gaz constituie presurizată din fabrică la 4.0 bar.

Pot folosi antigel în solutia echipat cu Refix DE?

Da, vasul Refix DE ofera posibilitatea adăugarea de antigel în circuit, ceea ce îl face sugerat indicat pentru instalații geotermale impreuna cu alte sisteme echipat cu risc de înghețare. Verificați compatibilitatea antigelului echipat cu membrana înainte de umplere.

Este Refix DE certificat european?

Da. Toate vasele din seria Refix DE se regasesc ca aprobate conform Directivei Europene 2014/68/EU privind echipamentele sub presiune (DEP). La cerere se regasesc ca disponibile certificate WRAS sau ACS.
